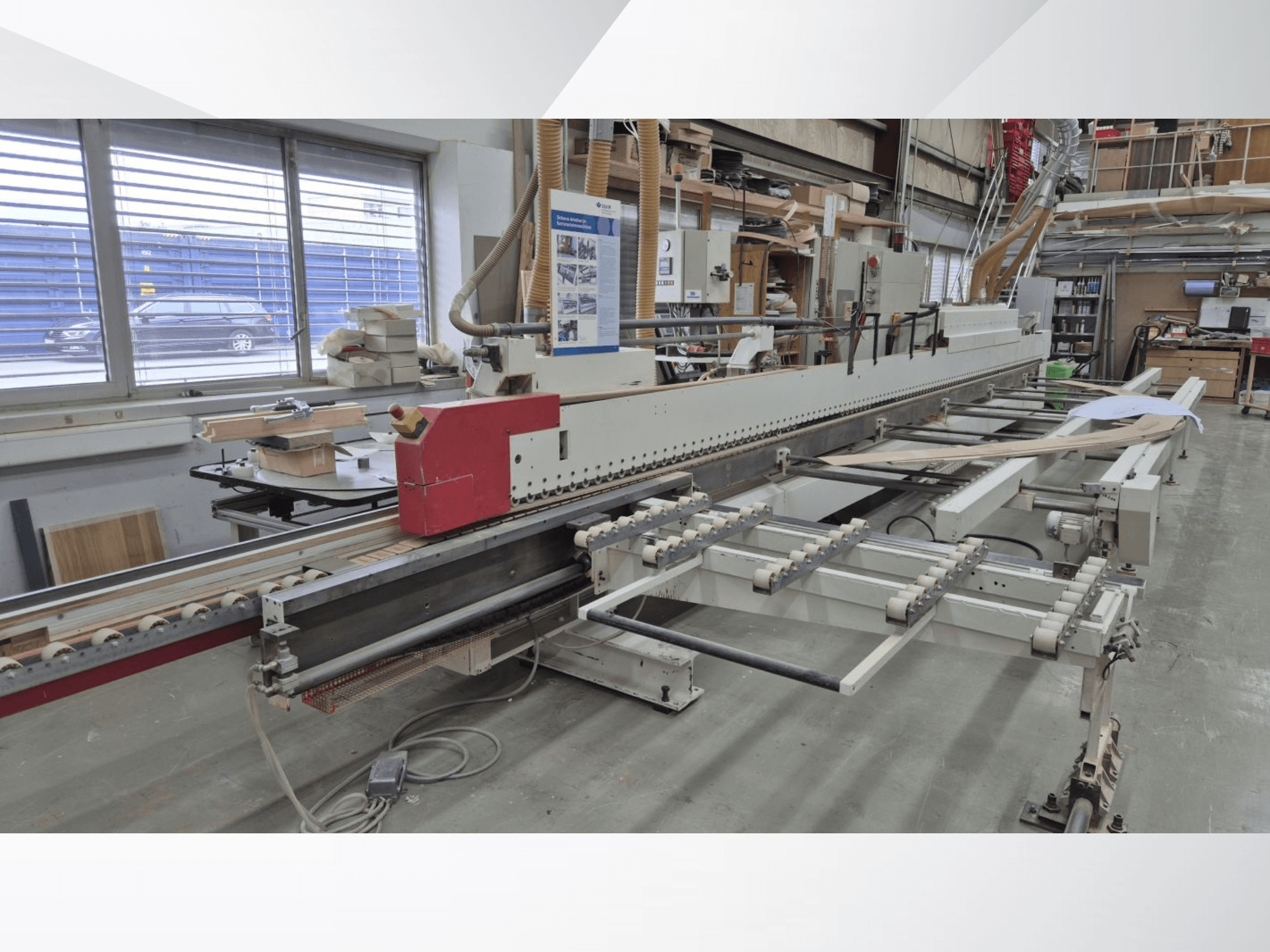

IMA - AVM/K/I/G80/822/S3R3L20DE-EDG-IMA-2003-00001

Moc silnika wrzeciona:

1 zespół do frezowania wstępnego z 2 silnikami, każdy o mocy 3 kW

1 zespół frezujący z 2 silnikami, po 1 kW

1 zespół frezujący z 2 silnikami, 660 W

Zakres prędkości obrotowejwrzeciona: 12 000 obr./min

Moc grzewcza: 5,0 kW

Używana jednostronna frezarka do rowków i oklejarki krawędzi

Rok produkcji: 2003

Do frezowania, oklejania krawędzi i obróbki końcowej wrębu – wyłącznie w przypadku drzwi formatowanych / z wstępnie wyfrezowanym wrębem oraz drzwi bez wrębu

Maszyna lewostronna (stały ogranicznik po lewej stronie)

Całkowita obróbka w 3 przejściach:

Krawędź pionowa: ok. 70 mm

Klejenie w wpustach: ok. 60 mm

Ciężka podstawa maszyny jako nośnik dla agregatów

Napęd zapewniający prędkość posuwu ok. 5–25 m/min, z mechaniczną bezstopniową regulacją

Łańcuch transportowy z płytkami z tworzywa sztucznego o szerokości ok. 80 mm, z automatycznym smarowaniem centralnym

Ręcznie regulowany docisk górny za pomocą paska klinowego o szerokości 80 mm

Stół podający

1 pozioma, regulowana ręcznie, nieogrzewana prowadnica podająca

1 sterowany zespół wstępnego frezowania, nieobrotowy, bez śledzenia

Zespół klejący do opcjonalnego stosowania prostych krawędzi lub formowania miękkiego poprzez zmianę urządzenia do nakładania kleju

Materiał krawędziowy:

Taśmy: do 1,3 mm

Materiał w rolkach: 0,4–3 mm

Paski z litego drewna: 6 mm

Maksymalna długość paska: 2550 mm

Wysokość paska: 14–80 mm (w zależności od nakładania kleju)

Ręczna regulacja boczna dla pneumatycznego, ruchomego systemu nakładania kleju

Ręczna regulacja wysokości w zakresie od -15 mm do +10 mm

1 aplikator kleju 0,8 l, maks. wysokość krawędzi 70 mm, krawędź prosta z pneumatyczną blokadą szybkiego zamykania, Chem-Coat, elektroniczna regulacja temperatury

1 aplikacja kleju topliwego 0,8 L z szybką blokadą, maks. wysokość krawędzi 80 mm, krawędź miękka, Chem-Coat, z regulacją temperatury i jednostką sterującą dla pasków

1 automatyczny system nakładania kleju topliwego Quickmelt

1 podwójny magazynek na materiał obrzeżowy o grubości do 3,0 mm, montowany ręcznie na magazynku na pojedynczą rolkę

1 strefa docisku do formowania wrębu, służąca do dociskania materiału obrzeżowego do wrębu, wyposażona w:

jednostką aktywacyjną o mocy 15 kW do reaktywacji materiału obrzeżowego w celu ukształtowania wpustu

pneumatycznie sterowanym narzędziem do kształtowania dolnej krawędzi fałdy

pneumatycznie sterowanym narzędziem do kształtowania całego rowka

dodatkowe rolki dociskowe do obszarów krawędzi z wrębem

elektropneumatycznym urządzeniem do przesuwu bocznego całej strefy docisku

1 regulacja w płaszczyźnie poziomej z mechanicznym odczytem cyfrowym

1 zespół przycinający na 2 silniki, zamontowany na docisku górnym, do przycinania przedniej i tylnej krawędzi/występu listwy w celu przycięcia równo z powierzchnią lub ze skosem

1 zespół frezujący z 2 silnikami z śledzeniem wysokości i śledzeniem bocznym, do frezowania równo z powierzchnią od dołu i od góry, z możliwością obrotu o 30°

1 zespół frezujący na 2 silniki z śledzeniem wysokości i śledzeniem bocznym, do precyzyjnego frezowania od dołu i od góry, z możliwością obrotu o 30°

Uwaga: Dane techniczne i opisy są kopiami potwierdzenia zamówienia z tamtego okresu. Informacje te mają charakter wyłącznie informacyjny i nie są wiążące
