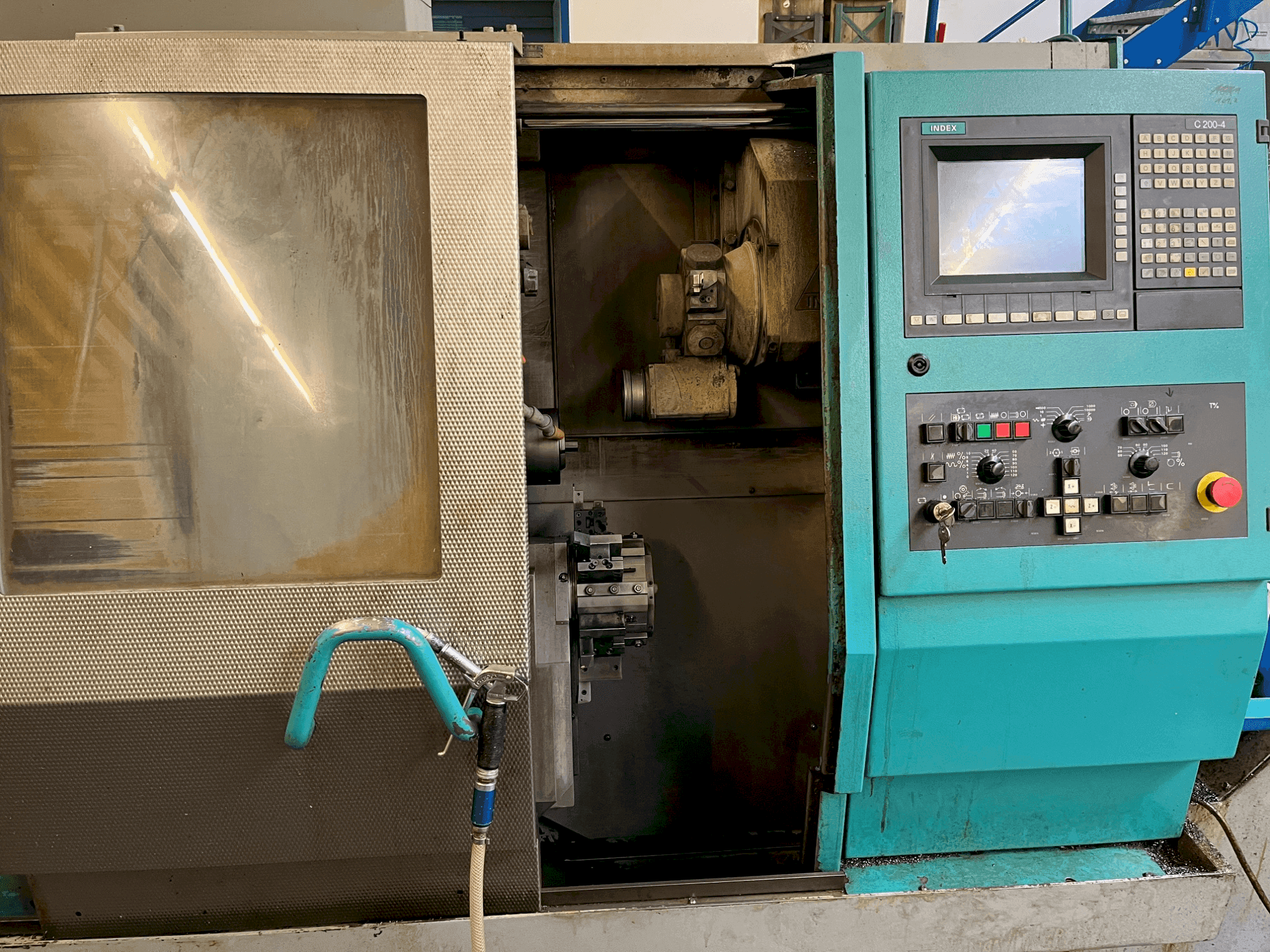

Index - ABC 42DE-TUR-IND-1999-00002

Dodatkowe wyposażenie

• Nośnik narzędzi dla maks. 5 narzędzi stacjonarnych lub maks. 3 narzędzia stacjonarne i 2 napędzane.
• Magazynek do ładowania prętów: Długość pręta maks. 3.2m. / Średnica pręta min. 8 mm. / Średnica pręta maks. 52 mm.
• Układ hydrauliczny:Wydajność 19 l/min. / Ciśnienie w układzie 90 bar. / Objętość napełniania 50 litrów.
• Układ chłodzenia:Przepływ 40 l/min. / Ciśnienie w układzie 4 bar. / Objętość napełniania 170 litrów.

Korzyści dla maszyny

Korzyści techniczne dla maszyn

• Zakres prędkości wrzeciona: 600 min-1 (nośnik narzędzi), 4500 min-1 (zsynchronizowane wrzeciono), 4000 min-1 (mocowanie uchwytu).
• Oś x: 90 mm (rewolwer 1), 81 mm (wieżyczka 2) / oś z: 280 mm (rewolwer 1 i wieżyczka 2).

Informacje dodatkowe

Nośnik narzędzi. Rewolwer 1 z 8 miejscami na narzędzia. System narzędzi z chwytem cylindrycznym 25x48mm. Oś X (rewolwer 1): Ścieżka przesuwu 90 mm. Posuw 5500 N. Szybki przesuw 24 m/min. Oś Z (rewolwer 1):Droga przesuwu 280 mm. Posuw 5500 N. Szybki przesuw 24 m/min. Moment obrotowy 7,5 Nm. Prędkość 600 min-1. Rewolwer 2 z 6 pozycjami narzędzi. Oś X (rewolwer 2): przesuw 81 mm. Posuw 8300 N. Szybki przesuw 16 m/min. Oś Z (rewolwer 2):Skok suwaka 280 mm. Posuw 5500 N. Szybki przesuw 24 m/min. Zsynchronizowane wrzeciono:Moment obrotowy 10 Nm. Prędkość 4500 min-1. Średnica mocowania maks. 42 mm. Głębokość mocowania przy maks. średnicy mocowania 38 mm. Otwór przelotowy wrzeciona 15,5 mm. Skok wyrzutnika maks. 38 mm. Ciśnienie mocowania 65 bar. Mocowanie uchwytu:Moment obrotowy 10 Nm. Prędkość 4000 min-1. Średnica mocowania maks. 75 mm. Skok wyrzutnika 42 mm. Skok szczęk maks. 0,6 mm. Ciśnienie zacisku 20 bar. Nośnik narzędzi dla maks. 5 narzędzi stacjonarnych lub maks. 3 narzędzia stacjonarne i 2 napędzane. Prędkość 6000 min-1. Moment obrotowy 8 Nm. Otwór montażowy narzędzia 1 cal. Wymiary:Wysokość 1750 mm. Środek obrotu nad podłogą 1010 mm.
