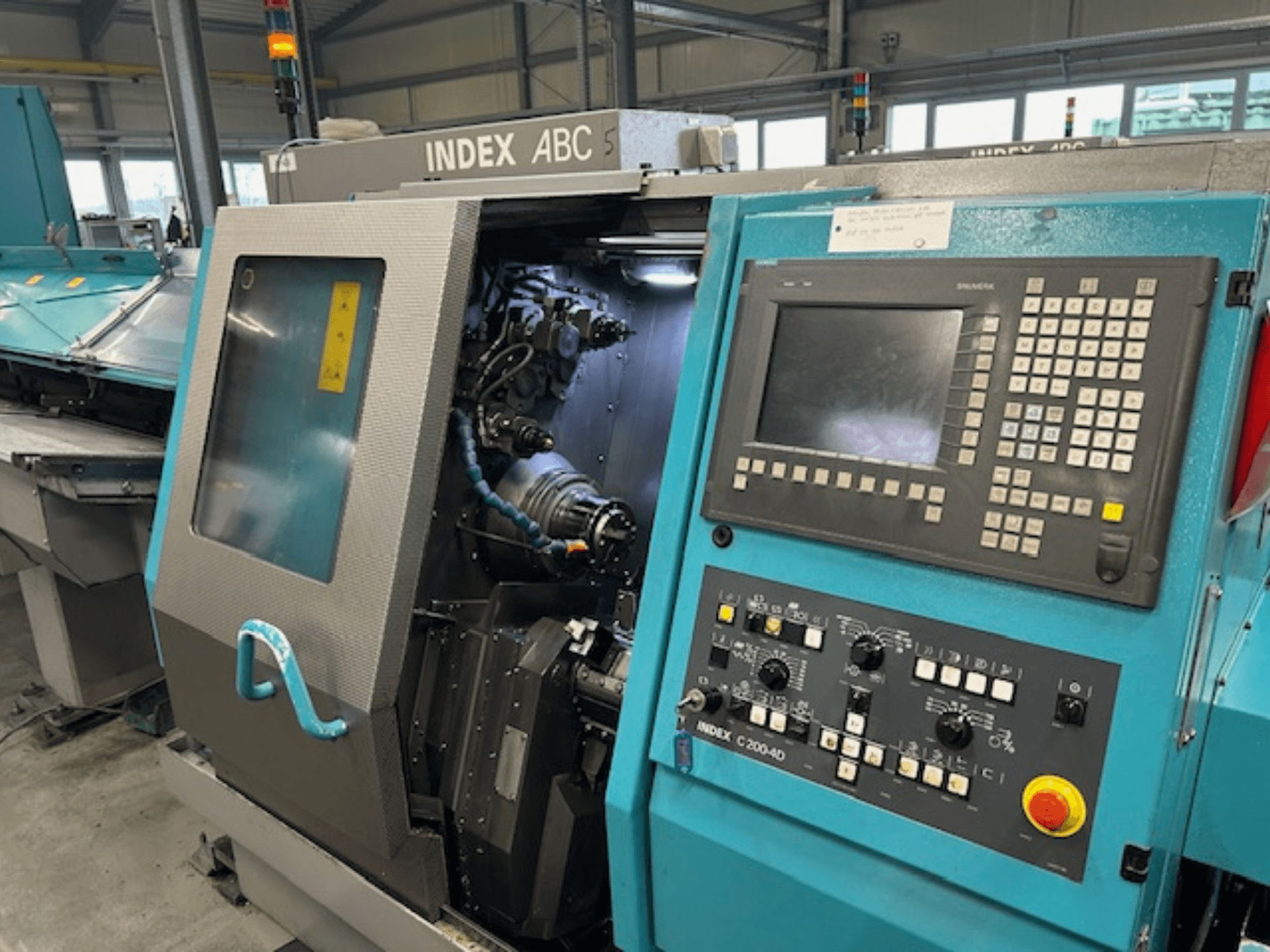

Index - ABCDE-TUR-IND-2007-00002

• Wrzeciono główne

  • Warianty wydajności (prześwit wrzeciona):

    • 30 (25): 30 mm (25 mm)

    • 42 (36): 42 mm (36 mm)

    • 60 (52): 60 mm (52 mm)

    • 65: 65 mm

  • Średnica wrzeciona w przednim łożysku:

    • 75 mm (Model 30)

    • 85 mm (model 42)

    • 100 mm (modele 60 i 65)

  • Moc Pmax przy 100% obciążeniu:

    • 7 / 10 / 13 kW (Model 30)

    • 7,5 / 13 / 20 kW (model 42)

    • 7,5 / 13 / 20 kW (model 60)

    • 13/20 kW (model 65)

  • Moc Pmax przy 40% obciążeniu:

    • 10 / 15 / 21 kW (Model 30)

    • 13,3 / 21 / 29 kW (modele 42 i 60)

    • 21 / 29 kW (model 65)

  • Moment obrotowy Mdmax przy 100% obciążenia:

    • 33 / 48 / 62 Nm (Model 30)

    • 35 / 62 / 95 Nm (modele 42 i 60)

    • 62 / 95 Nm (model 65)

  • Moment obrotowy Mdmax przy 40% obciążenia:

    • 48 / 69 / 102 Nm (Model 30)

    • 64 / 102 / 140 Nm (modele 42 i 60)

    • 102 / 140 Nm (Model 65)

  • Prędkość maks:

    • 7500 obr/min (Model 30)

    • 7000 obr/min (model 42)

    • 6000 obr/min (modele 60 i 65)

  • Skok cylindra zaciskowego:

    • Zacisk tulei zaciskowej: 7 mm

    • Mocowanie uchwytu i tulei zaciskowej: 20 mm

  • Monitorowanie ścieżki mocowania: 140 mm (z Rev. 2) / 160 mm (bez Rev. 2)

  • Stopnie rozbudowy:

    • Rozdzielczość osi C: 0.001°

    • Jednostka wyrównująca/przełączająca (kąt indeksowania): 2.5°

    • Ogranicznik przedmiotu obrabianego i wyrzutnik: D 42 / D 60

• Nośnik narzędzi: Głowica rewolwerowa 1

  • Przesuw suwaka: X 90 mm, Z 280 mm

  • Siła posuwu: 5500 N (X i Z)

  • Szybki przesuw: X 27 m/min, Z 36 m/min

  • Rozdzielczość: X 0,5 µm, Z 1,0 µm

  • Liczba narzędzi: 7 + wrzeciono synchroniczne

  • System narzędzi: Trzpień cylindryczny DIN 69 880 (25 x 48 mm)

  • Czas przełączania (jedna stacja): 0.3 s

  • Napęd narzędzia (wszystkie stacje): 4,2 kW, 7,5 Nm, 6000 obr/min (Pmax/Mdmax przy 25% obciążeniu)

• Nośnik narzędzi: Głowica rewolwerowa 2

  • Przesuw suwaka: X 81 mm, Z 80 mm

  • Siła posuwu: X 8300 N, Z 5500 N

  • Szybki przesuw: X 27 m/min, Z 36 m/min

  • Rozdzielczość: X 0,5 µm, Z 1,0 µm

  • Liczba narzędzi: 6

  • System narzędzi: Mocowanie na jaskółczy ogon z chwytem cylindrycznym (25 x 40,3 mm)

  • Czas przełączania (jedna stacja): 0.3 s

  • Napęd narzędzia (wszystkie stacje): 6,5 kW, 14 Nm, 4500 obr/min (Pmax/Mdmax przy 25% obciążenia)

  • Frezowanie gwintów i toczenie wielokątów: maks. 6000 obr/min (maks. 2 stacje jednocześnie)

• Tylny nośnik narzędzi (praca do tyłu)

  • Przesuw suwaka: X 280 mm, Z 280 mm

  • Maks. liczba narzędzi: 6

  • System narzędziowy: Mocowanie na jaskółczy ogon

• Jednostka do wiercenia wstecznego (opcjonalne rozszerzenie)

  • Maks. liczba narzędzi stałych: 5

  • Maks. narzędzia napędzane: 2

  • Wydajność narzędzi napędzanych (przy 25% obciążeniu): 4,5 kW, 8 Nm, 6000 obr.

  • Otwór uchwytu narzędzia: 25 mm (DIN 69 880) / 1 cal

• Obsługa materiału (zintegrowana jednostka podawania materiału)

  • Średnica pręta maks: 52 mm

  • Regulowana ścieżka posuwu maks: 80 mm

  • Siła podawania: 3000 N

• Płyny i systemy

  • Układ chłodzenia: 60 (80) l/min, 5,5 (8) bar, zbiornik 220 l; przełączana pompa maks. 18 bar, 20 l/min

  • Układ hydrauliczny: 19 l/min, 90 bar, zbiornik 50 l

• Wymiary (bez magazynu załadowczego i przenośnika wiórów)

  • Powierzchnia podłogi: 2.4 m²

  • Wysokość środka wrzeciona (nad podłogą): 1010 mm

Wyposażenie dodatkowe

• Magazynek do ładowania prętów (podajnik prętów), modele LM3200 / LM3700 / LM4200

  • Długość pręta maks: 3,2 m / 3,7 m / 4,2 m

  • Zakres średnic prętów: 6-52 mm

• Przenośnik wiórów

  • Typ: Typ zawiasowy lub taśma zgarniająca

  • Wysokość wyładunku: 840 mm
