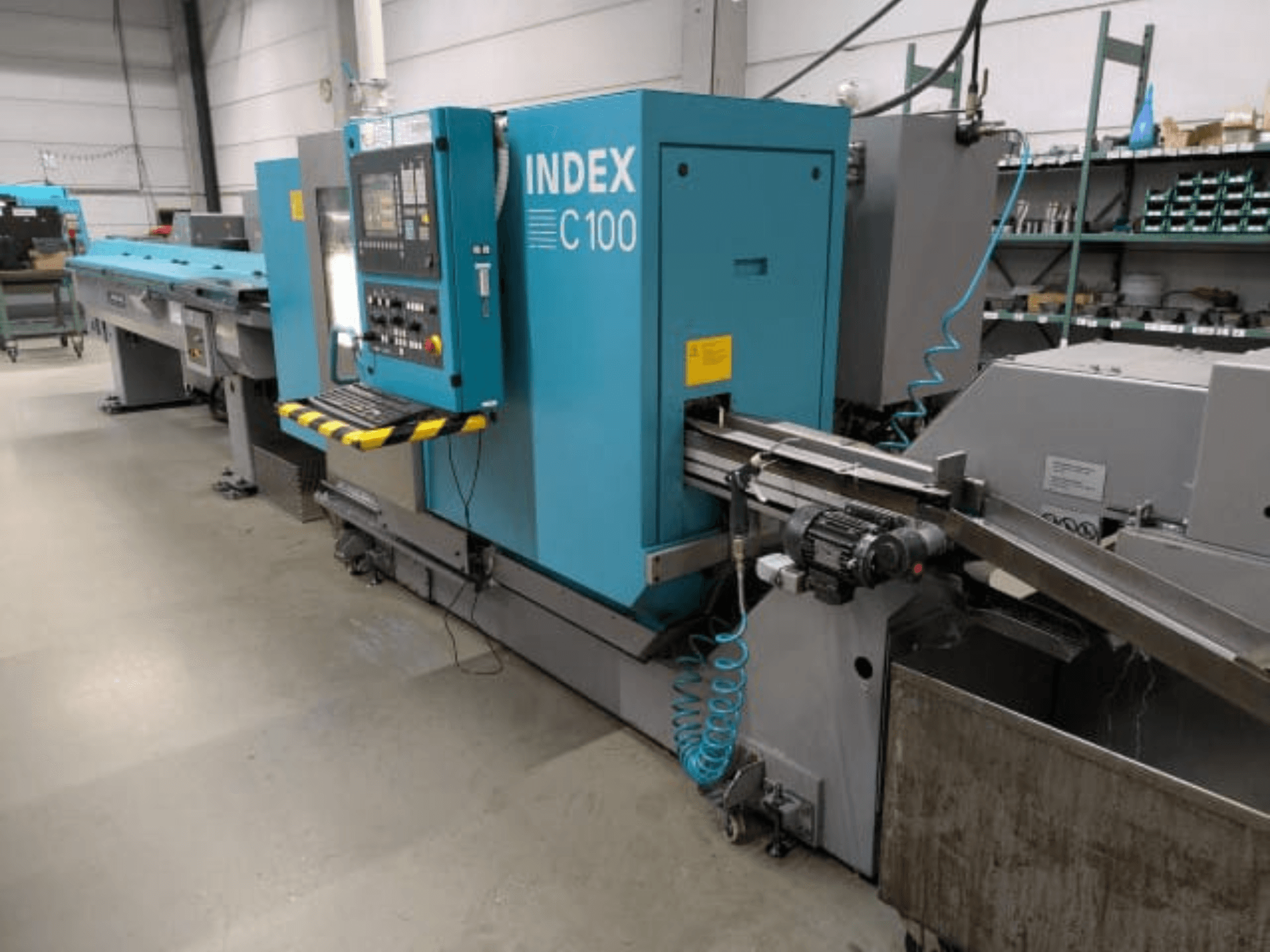

Index - C100DE-TUR-IND-2012-00002

- Rama maszyny: Żeliwna rama maszyny o konstrukcji pionowej

- Prowadnice nośnika narzędzi: Prowadnice płytowe o wysokim poziomie sztywności i tłumienia drgań

- Napędy osi: Kinematyka podwójnych nożyc dla nośników narzędzi; technologia napędu synchronicznego AC

- Konstrukcja wrzeciennika: Konstrukcja termosymetryczna

- Wrzeciono główne (D42): Rozmiar głowicy wrzeciona 5 (DIN 55026 i ISO 702), maks. średnica pręta 42 mm, maks. prędkość obrotowa 7000 obr/min, średnica łożyska przedniego 75 mm

- Moc wrzeciona głównego: 22/29 kW (przy cyklu pracy 100%/40%)

- Moment obrotowy wrzeciona głównego: 50/65 Nm (przy 100%/40% maks.)

- Siłownik mocujący wrzeciona głównego: Wydrążony siłownik mocujący D42/14 do mocowania tulei zaciskowej lub uchwytu, działanie hydrauliczne, skok 12 mm, ciśnienie mocowania 8/80 bar, maks. nacisk 34 kN, maks. ciąg 34 kN

- Napęd osi C (wrzeciono główne i przeciwwrzeciono): Silnik z wałem drążonym, system pomiaru kąta na wrzecionie, rozdzielczość 0,00014 stopnia, rozrzut powtarzalności Psmax = 0,01 stopnia

- Jednostka zaciskowa wrzeciona głównego: Pojedynczy docisk, regulowany w zakresie od 8 do 75 barów

- Przeciwwrzeciono (D42): Głowica wrzeciona rozmiar 5 (DIN 55026 i ISO 702), maks. średnica pręta 42 mm, maks. prędkość obrotowa 7000 obr/min, średnica uchwytu tulei zaciskowej 110 mm, średnica łożyska przedniego 75 mm

- Moc przeciwwrzeciona: 16,5/19 kW (przy cyklu pracy 100%/40%)

- Moment obrotowy przeciwwrzeciona: 32/43 Nm (przy 100%/40% maks.)

- Prowadnice przeciwwrzeciona (oś Z): Silnik AC i napęd śrub kulowych, skok roboczy 500 mm, szybki przesuw 60 m/min, przyspieszenie 10 m/s^2, siła posuwu 3000 N

- Siłownik zaciskowy przeciwwrzeciona: Wydrążony siłownik mocujący D42/14, hydrauliczny, skok 12 mm, ciśnienie mocowania 8/80 bar, maks. nacisk 34 kN, maks. siła pociągowa 34 kN

- Urządzenie zaciskowe przeciwwrzeciona: Pojedyncze ciśnieniowe urządzenie mocujące, regulowane w zakresie od 8 do 75 barów

- Nośnik narzędzi 1: przesuw w osi X 70 mm (szybko 30 m/min, ok. 9 m/s^2, siła posuwu 3000 N); przesuw w osi Z 250 mm (szybko 60 m/min, ok. 9 m/s^2, siła posuwu 3000 N); przesuw w osi Y 70 mm (szybko 15 m/min, ok. 5 m/s^2, siła posuwu 3000 N). Głowica rewolwerowa 1 z 10 stacjami, równoległe mocowanie trzpienia D25x48 (DIN 69880), narzędzia pod napięciem na wszystkich stacjach (moc 4,2 kW, moment obrotowy 11 Nm, maks. prędkość 8000 obr./min).

- Nośnik narzędzi 2: przesuw w osi X 70 mm (szybko 30 m/min, ok. 9 m/s^2, siła posuwu 3000 N); przesuw w osi Z 400 mm (szybko 60 m/min, ok. 9 m/s^2, siła posuwu 3000 N); przesuw w osi Y 70 mm (szybko 15 m/min, ok. 5 m/s^2, siła posuwu 3000 N). Głowica rewolwerowa 2 z 10 stacjami, równoległe mocowanie trzpienia D25x48 (DIN 69880), narzędzia pod napięciem na wszystkich stacjach (moc 4,2 kW, moment obrotowy 11 Nm, maks. prędkość 8000 obr./min).

- Nośnik narzędzi 3: przesuw w osi X 125 mm (prędkość 30 m/min, ok. 10 m/s^2, siła posuwu 3000 N). Głowica rewolwerowa 3 z 10 stacjami, równoległe mocowanie trzpienia D25x48 (DIN 69880), narzędzia pod napięciem na wszystkich stacjach (moc 4,2 kW, moment obrotowy 11 Nm, maks. prędkość 8000 obr./min).

- System sterowania: Sterowanie INDEX C200-4D (modułowe sterowanie wieloprocesorowe zintegrowane z Simodrive 611 / Sinumerik 840D), pamięć użytkownika CNC do 6 MB, Ethernet 10/100 Mbps

- Ekran panelu sterowania: kolorowy płaski ekran TFT 26 cm, klawiatura membranowa w układzie XYZ, domyślny język wyświetlania holenderski

- Zasilanie maszyny: 400 V, 50 Hz, moc przyłączeniowa 49 kVA, prąd znamionowy 70 A, bezpiecznik rezerwowy 100 A maks.

- System chłodzenia: Centralny interfejs wodny dla wrzecion i szafy sterowniczej, znamionowa moc chłodzenia netto 8 kW (50 Hz/400 V)

- Obudowa maszyny: Standardowa obudowa INDEX w kolorze turkusowym RAL 5018 na przedniej przesuwnej pokrywie (stal nierdzewna), w kolorze szarym RAL 7037 na rozdzielnicy/szafce cieczy i przenośniku wiórów.

- Uchwyt tulei zaciskowej (wrzeciono główne): Rozmiar 5 do mocowania tulei zaciskowej typu ciągnionego na wrzecionie D42 (SK42BZI/900 442...)

- Mocowanie przeciwwrzeciona: Ortlieb Power Chuck KSFI 40-054 z ogranicznikiem krańcowym wraz z doprowadzeniem chłodziwa

- Obsługa przedmiotu obrabianego: Jednostka zdejmująca typu bramowego z uruchamianym chwytakiem (pneumatyczne obracanie/chwytanie), maks. średnica przedmiotu obrabianego 8-42 mm, maks. waga 2 kg, maks. długość pozostałości 150 mm

- Przenośnik gotowych części: Przenośnik w wersji standardowej wyładowywany po prawej stronie

- Usuwanie wiórów: Przenośnik wiórów typu zawiasowego, wysokość wylotu 840 mm, z oddzielnym zbiornikiem chłodziwa i wzmocnioną pompą podnoszącą (100 l/min)

- Układ chłodziwa: Przygotowany do emulsji, pompa niskociśnieniowa (8 barów / 80 l/min), pompa średniociśnieniowa (20 barów / 30 l/min), podstawowy zbiornik 600 l z interfejsem Profibus, system mikrofiltrów chłodziwa (kompaktowy filtr taśmowy typu KF150, przepustowość 150 l/min emulsji / 120 l/min oleju).

- Sieć filtracyjna: Typ PN 100 / 100-540, rozmiar retencji 50µm - 60µm, szerokość 540 mm, długość 50 metrów

- Zawory nośnika narzędzi: Zawory wysokociśnieniowe chłodziwa do 80 bar dla nośników narzędzi 1, 2, 3

- Przygotowanie do ekstrakcji: Do odciągu mgły chłodzącej/podłączenia filtra, średnica kanału 200 mm, wydajność ok. 600 m3/h

- Dodatkowe funkcje: Funkcja Transmit/Tracyl do frezowania czołowego/obwodowego na C200-4D, przystawki MBL 42-65 do sterowania 840D

- Magazyn załadunku prętów: Magazyn załadunku prętów INDEX MBL 42/3700, wysokość wrzeciona 1010 mm, szerokość magazynu prętów 390 mm, średnica prętów 10-42 mm, maks. długość prętów 3644 mm, zawiera zawiasowy wspornik prętów ze skalą metryczną, pręt popychacza prętów 20D (długość 1400 mm) i obrabiane elementy prowadzące 22-42 mm.
