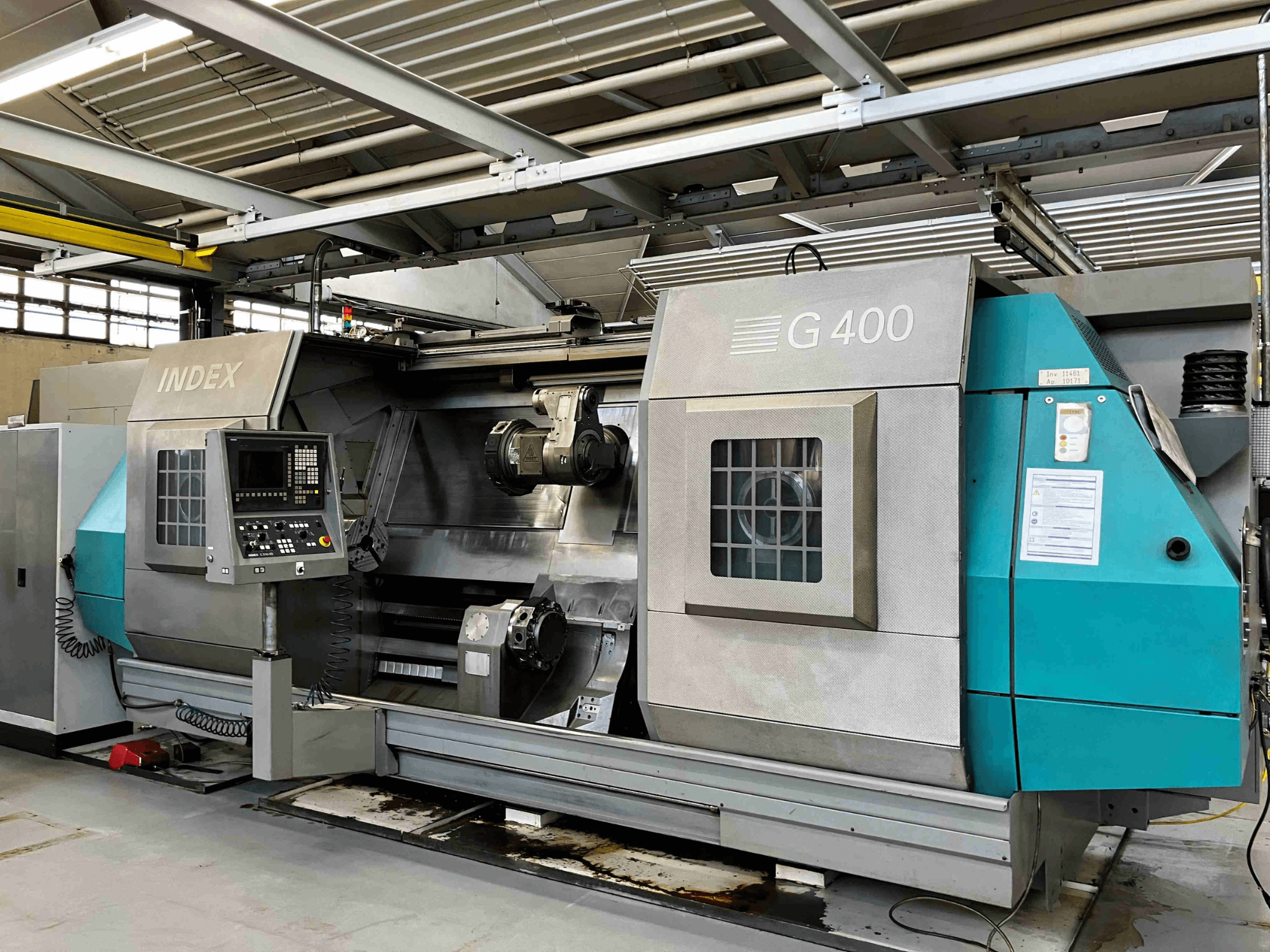

Index - G 400DE-TUR-IND-2008-00002

Wrzeciono główne 0102 z napędem bezpośrednim

Maksymalna przepustowość materiału: 102 mm

Maksymalna prędkość: 3000 obr.

Średnica łożyska przedniego: 170 mm

Zmienny silnik z wałem drążonym

Moc wrzeciona głównego D102:

Moc przy cyklu pracy 100/40%: 53 kW/68 kW

Moment obrotowy: 675 Nm/900 Nm

Urządzenie do ustawiania i przełączania wrzeciona roboczego D102

2,5° przyrosty za pomocą tarczy indeksującej

Hydraulicznie uruchamiany pusty cylinder mocujący D102 z analogowym monitorowaniem skoku mocowania

Prześwit materiałowy: 102 mm

Skok: 48 mm

Maksymalna siła mocowania (rozciąganie/ściskanie): 10 900 dN

Wielostopniowe urządzenie dociskowe

Ciśnienie mocowania regulowane w zakresie od 8 do 80 barów za pomocą wielostopniowego katalogu części dla głównego cylindra mocującego wrzeciona. Ruch zwalniający uchwytu wymagany do przejścia na niższe ciśnienie mocowania.

Nośnik narzędzi 1 (wyposażenie standardowe)

Prowadnica krzyżowa X, Z, długość toczenia 2000 mm.

Z wewnętrznym doprowadzeniem chłodziwa i zaworem odcinającym, śruby kulowe D=40 mm

w osi X, D=50 mm w osi Z. Napędy osi zabezpieczone sprzęgłami przeciążeniowymi, przeciwwaga w osi X.

Oś X Z

Skok roboczy mm: 320 2000

Prędkość przesuwu szybkiego m/min: 20 40

Siła posuwu N: 14000 14000

System pomiarowy osi X: Skala szklana (bezwzględna)

Oś Z: Enkoder ROQ (absolutny)

Obudowa X-Y-Z-B (WT1)

Głowica rewolwerowa z silnikiem AC, pozycjonowana za pomocą kół zębatych czołowych, blokowana hydraulicznie

Pinola osi Y, montowana hydrostatycznie, blokowana za pomocą kół zębatych czołowych

Śruba kulowa, D=40 mm

Sprzęgło przeciążeniowe

Skok: 220 mm

Szybka prędkość przesuwu: 12 m/min

Siła posuwu: 24 000 N

Enkoder ROQ (abs)

Napęd osi B z silnikiem AC

Kąt obrotu: 360

Jednostka napędowa narzędzia

z dwoma sprzęgłami:

Prędkość maksymalna: 6000 obr.

Moc (25%) przy n= 6,000: 17 kW

Maksymalny moment obrotowy (25%): 37 Nm

Głowica talerzowa z 12 stacjami na suwaku poprzecznym 1

System mocowania narzędzi DIN 69880-40x63

Zwiększona powtarzalność podczas wymiany narzędzi dzięki dodatkowym rowkom W

Jednostka wielofunkcyjna na suwaku poprzecznym 1

Maksymalna prędkość: 6,000/1,500 obr.

Przekładnia: i=4

Moment obrotowy: 36/144 Nm

Narzędzia: SK50

Średnica łożyska przedniego: 75 mm

Wewnętrzne doprowadzenie chłodziwa, zacisk sprężyny talerzowej

Nośnik narzędzi 2, prawy - X, Z

Długość toczenia 2000 mm, najlepiej na

maszyna przeciwwrzecionowa z wewnętrznym doprowadzeniem chłodziwa i zaworem odcinającym, sterowanie rewolwerem za pomocą silnika AG, śruby kulowe D= 50 mm dla osi Z, D= 40 mm dla osi X. Napędy osi zabezpieczone sprzęgłami przeciążeniowymi, system przeciwwagi w osi X.

Głowica rewolwerowa skierowana w prawo w kierunku przeciwwrzeciona.

Oś X Z

Przesuw mm 210 2000

Prędkość przesuwu szybkiego m/min 20 40

Siła posuwu N 8600 14000

System pomiarowy osi X: skala szklana (abs)

Oś Z: enkoder ROD (abs)

Głowica talerzowa z 10 na suwaku poprzecznym 2

System mocowania narzędzi DIN 69880-40x63

Zwiększona powtarzalność podczas wymiany narzędzi dzięki dodatkowym rowkom W

Pozycjonowany przez przekładnię czołową, blokowany hydraulicznie

Przeciwwrzeciono D102, rozmiar 11-DIN 55026/55021 i ISO 702/1

Długość toczenia 2000 mm

Prowadnica osi Z napędzana silnikiem AC i śrubą kulową o średnicy 50 mm

Napęd osi zabezpieczony sprzęgłem przeciążeniowym

W położeniu roboczym suwak jest dociskany do ogranicznika przez silnik AC.

Obróbka detali zamocowanych pomiędzy wrzecionem głównym i przeciwwrzecionem nie jest wspomagana przez przeciwwrzeciono, ani przez osiową siłę mocującą, ani przez monitorowanie pozycji przeciwwrzeciona osi Z.

Jeśli taka funkcja jest wymagana, konieczna jest dodatkowo opcja funkcji konika.

System pomiarowy w osi Z: Enkoder ROQ (abs)

Maksymalna średnica materiału: 102 mm

Maksymalna prędkość obrotowa wrzeciona: 3000 obr.

Średnica łożyska przedniego: 170 mm

Szybki przesuw: 30 m/min

Siła posuwu: 7200 N

Zmienny napęd trójfazowy (silnik AC z wałem drążonym).

Moc przeciwwrzeciona D102:

Moc przy cyklu pracy 100/40%: 53/68 kW

Moment obrotowy: 675/900 Nm

Urządzenie do ustawiania i przełączania przeciwwrzeciona D102

2,5-stopniowe przyrosty za pomocą tarczy indeksującej.

Hydraulicznie uruchamiany wydrążony cylinder mocujący D102 z analogowym monitorowaniem skoku mocowania.

Pojemność materiału: 102 mm

Skok: 48 mm

Maksymalna siła mocowania (rozciągająca/ściskająca): 10 900 dN

Wielofunkcyjne urządzenie dociskowe

Ciśnienie mocowania regulowane w zakresie od 8 do 80 barów (wiele ustawień dostępnych w katalogu części siłownika mocującego). Przeciwwrzeciono; ruch zwalniający uchwytu wymagany do przejścia na niższe ciśnienie mocowania.

Automatyczne drzwi przesuwne, uruchamiane hydraulicznie

System sterowania INDEX C200-4D

- Modułowe sterowanie wieloprocesorowe zintegrowane z cyfrowym systemem falownika Simodrive 611 (identycznym z Sinumerik 840D).

- Panel sterowania - kompatybilny z AT komputer PC z systemem operacyjnym Windows i monitorem z płaskim ekranem
