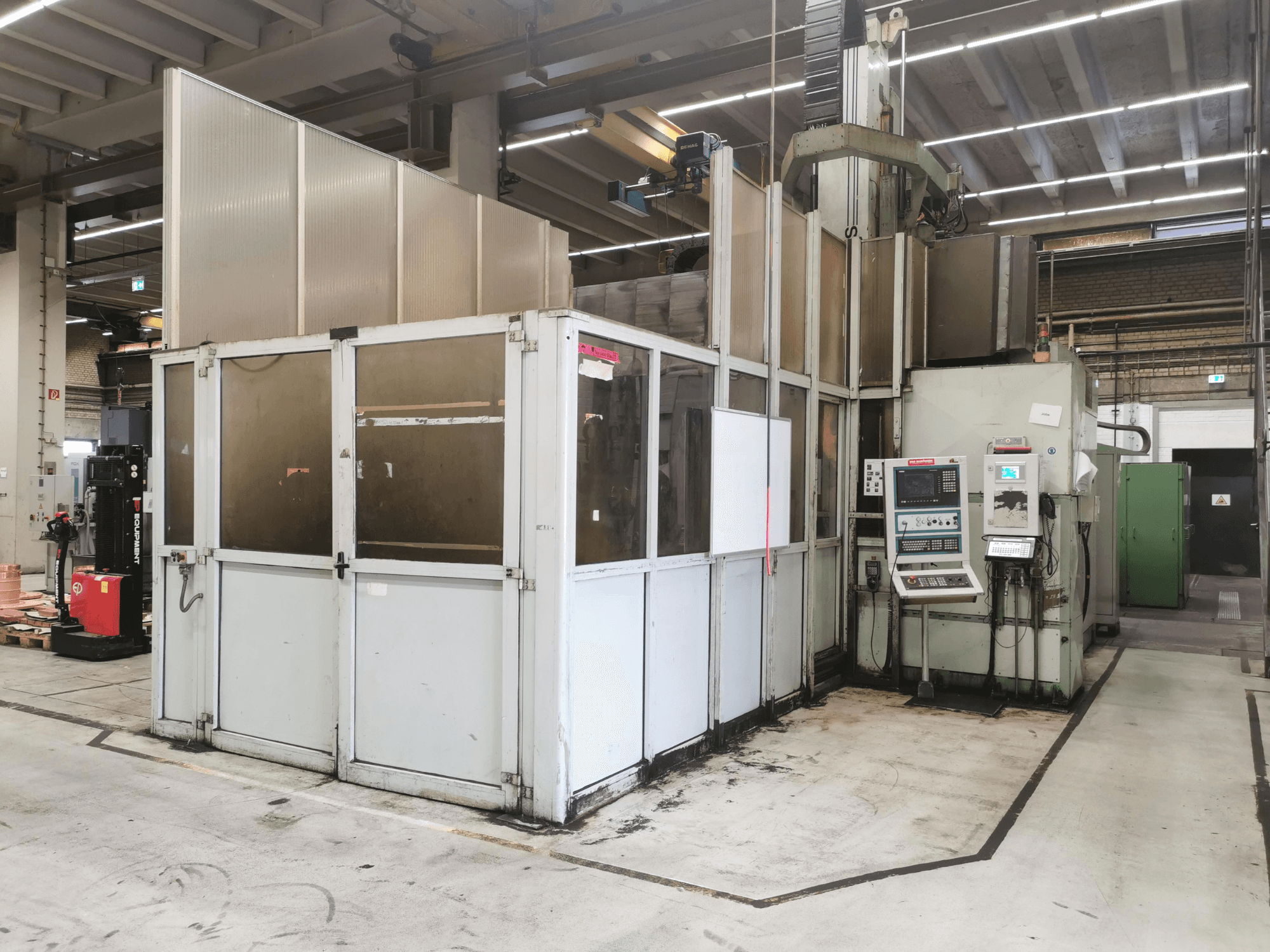

JOBS - Jomach 241DE-MIL-JOB-2007-00001

- System sterowania: Siemens Sinumerik 840D (wersja oprogramowania 3.7 MMc 103, sterownik NC JO'CAM)

- Czas pracy: 91 055,12 h

- Liczba godzin pracy wrzeciona: 34 019,20 h

- Skok osi X (wzdłużny): 3 400 mm (+ 2 000 mm dla zmieniaczy palet)

- Skok osi Y (poprzeczny): 2 500 mm

- Skok osi Z (pionowy): 1 250 mm

- Odległość między kolumnami: 2 200 mm

- Oś C (głowica obrotowa – pierwszy obrót): ±400°

- Oś A (głowica obrotowa – drugi obrót): 220° (±110°)

- Minimalny krok pozycjonowania osi liniowych (X-Y-Z): 0,001 mm (0,00004 cala) / 0,0005 mm

- Minimalny krok pozycjonowania osi kątowych (C-A): 1° (6 000 Nm)

- Prędkość osi liniowych (X-Y-Z): od 5 do 16 000 mm/min

- Prędkość osi kątowych (C/A): 50 / 30 stopni/sek.

- Stożek wrzeciona: HSK-A-63

- Prędkość obrotowa wrzeciona: 500–4 000 obr./min

- Moc silnika wrzeciona S6 (S1): 25 kW / 17 kW (15 kW) / 20 kW / 18,5 kW (15 kW) / 47 kW (39 kW)

- Typ silnika wrzeciona: Siemens typ DMR 160.AS.4.FFS

- Punkt obrotu głowicy obrotowej: 250 mm

- Wymiary stołu roboczego: 3 000 × 1 500 mm

- Nośność stołu roboczego: 12 000 kg

- Wymiary palety: 2 500 x 1 500 mm

- Nośność palety: 8 000 kg

- Pojemność magazynu narzędzi: 16 / 32 pozycje (typ łańcuchowy)

- Pojemność statycznego magazynu narzędzi JO'TOOL: od 12 do 360 narzędzi

- Zasilanie elektryczne: ~70–96 kVA

- Zasilanie trójfazowe: 380 V – 50 Hz / 480 V – 60 Hz

- Masa podstawowa maszyny: 50 000 kg

- Wymiary maszyny (powierzchnia zajmowana na podłożu): 11 000 mm x 7 000 mm / 11 200 mm x 6 400 mm

- Pompy sprężonego powietrza / zbiornik chłodziwa: Johnson (materiał uszczelniający: Viton)

- Wyposażenie opcjonalne i akcesoria: głowica kątowa, 2 głowice widełkowe, magazyn głowic, 2 głowice skrętne, trzpień z głowicą, trzpień bez głowicy, uchwyt głowicy 3-A, kompletny wrzecion zastępczy, wszystkie nowe lub naprawione silniki osi w magazynie, dokumentacja obejmująca ok. 4 teczki (w tym instrukcje obsługi, faktury za naprawy, dostępny raport o usterkach z 2006 r.)
