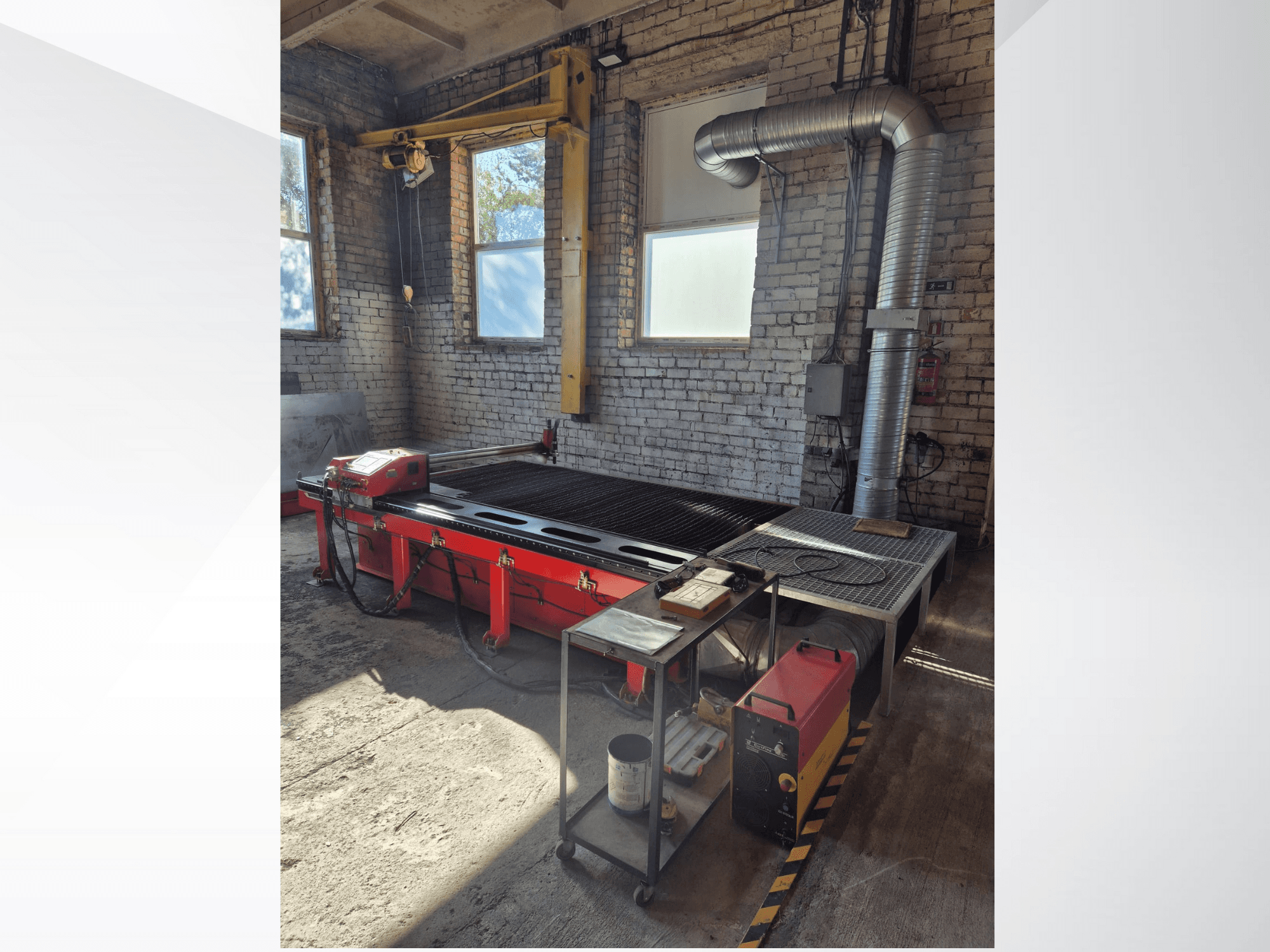

KOIKE - PNC-12 EXTREMELV-CUT-KOI-2015-00001

Dodatkowe informacje

• Osie: 2

• Efektywny obszar cięcia: 1500 x 3000 mm

• Maksymalna grubość cięcia: do 50 mm

• Szybka prędkość przesuwu: 4000 mm/min

• Maksymalna prędkość cięcia: 3000 mm/min

• Sterowanie: KOIKE D420

• Funkcje sterowania: Obrót, lustro, nesting, odzyskiwanie, wybór punktu przebicia

• Wyświetlacz CNC: 7" kolorowy, wielojęzyczny

• Wejście danych: USB / MDI

• Format programu: EIA

• Oprogramowanie: KOIKE PNC-CAM Expert V2E + licencja FastCAM

• Wstępnie zainstalowane wzory cięcia: 47 kształtów

• Import CAD: DXF, DWG

• Automatyczne zagnieżdżanie/sekwencjonowanie: Tak

• Silniki: Silniki krokowe (X/Y), silnik DC dla podnośnika palnika

• Napięcie wejściowe: 1~ 200-240 V, 50/60 Hz

• Napęd X/Y: Zębatka, prowadnice liniowe

• Uchwyt palnika: Ø35 mm

• Początkowa kontrola wysokości palnika: Tak

• Ochrona przed kolizją palnika: Tak

• Regulacja wysokości napięcia łuku: Tak (1:1 lub 50:1)

• Źródło plazmy: Kjellberg CutFire 100i (100A)

• Napięcie sieciowe: 3~ 400V ±10%, 50 Hz

• Pobór mocy: 16,6 kVA (cykl pracy 100%)

• Prąd cięcia: 35-100 A

• Cykl pracy: 100% przy 100 A

• Zakres cięcia: 1-20 mm (zalecane), maks. 40 mm

• Grubość przebicia: do 20 mm

• Napięcie obwodu otwartego: 330 V DC

• Sprawność: 0,92

• Współczynnik mocy: 0,97

• Chłodzenie: Chłodzenie powietrzem (wbudowany wentylator), chłodzenie gazem z palnika

• Zasilanie gazem: Powietrze, 5,5 bara, 220 Nl/min

• Klasa ochrony: IP21

• Waga: 50 kg

• Wymiary: 710 x 280 x 590 mm

• Źródło plazmy

• Jednostka sterująca

• Laptop z licencją FastCAM

• Stół plazmowy 3000 x 1500 mm (4 komory ssące)

• Jednostka wentylacyjna z wylotami

• Podnośnik - udźwig 500 kg

• Sprężarka tłokowa 5,5 kW, 270 l, 10 barów

• Osuszacz powietrza 1500 l/min

• Magnes podnoszący i chwytak arkuszy

• Dysze, elektrody i części zamienne
