KOMAX - Alpha 433 LDE-OTH-KOM-2008-00001

Komax ADS 123 (regał na przewody)

• Producent: Komax France

• Zasilanie: 3 × 400 V (3P+N)

• Częstotliwość: 50–60 Hz

• Maksymalny pobór mocy: 5 500 VA

• Ciśnienie powietrza: 4–6 bar

Agregat chłodniczy Cosmotec

• Producent: Cosmotec

• Model: XVA36 03 320

• Częstotliwość: 50/60 Hz

• Prąd: 0,51 A

Schunk KM-CFK-564MF (moduł spawalniczy 1)

• Producent: Schunk

• Model: KM-CFK-564MF

• Rok produkcji: 2012

• Moc znamionowa (cykl pracy 50%): 120 kVA

• Napięcie znamionowe obwodu pierwotnego: 500 V

• Częstotliwość znamionowa: 1000 Hz

• Moc zasilająca: 43 kVA

• Prąd roboczy strony wtórnej (cykl pracy 50%): 15,6 kA

• Prąd zwarciowy na stronie wtórnej: 120 kA

• Napięcie w obwodzie otwartym strony wtórnej: do 8 V

• Siła elektrody: 31–187 daN

• Masa: 180 kg

Schunk KM-CFK-564MF (moduł spawalniczy 2)

• Producent: Schunk

• Model: KM-CFK-564MF

• Rok produkcji: 2012

• Moc znamionowa (cykl pracy 50%): 120 kVA

• Napięcie znamionowe obwodu pierwotnego: 500 V

• Częstotliwość znamionowa: 1000 Hz

• Moc zasilająca: 43 kVA

• Prąd roboczy strony wtórnej (cykl pracy 50%): 15,6 kA

• Prąd zwarciowy na stronie wtórnej: 120 kA

• Napięcie w obwodzie otwartym strony wtórnej: do 8 V

• Siła elektrody: 31–187 daN

• Masa: 180 kg

Zakres systemu:

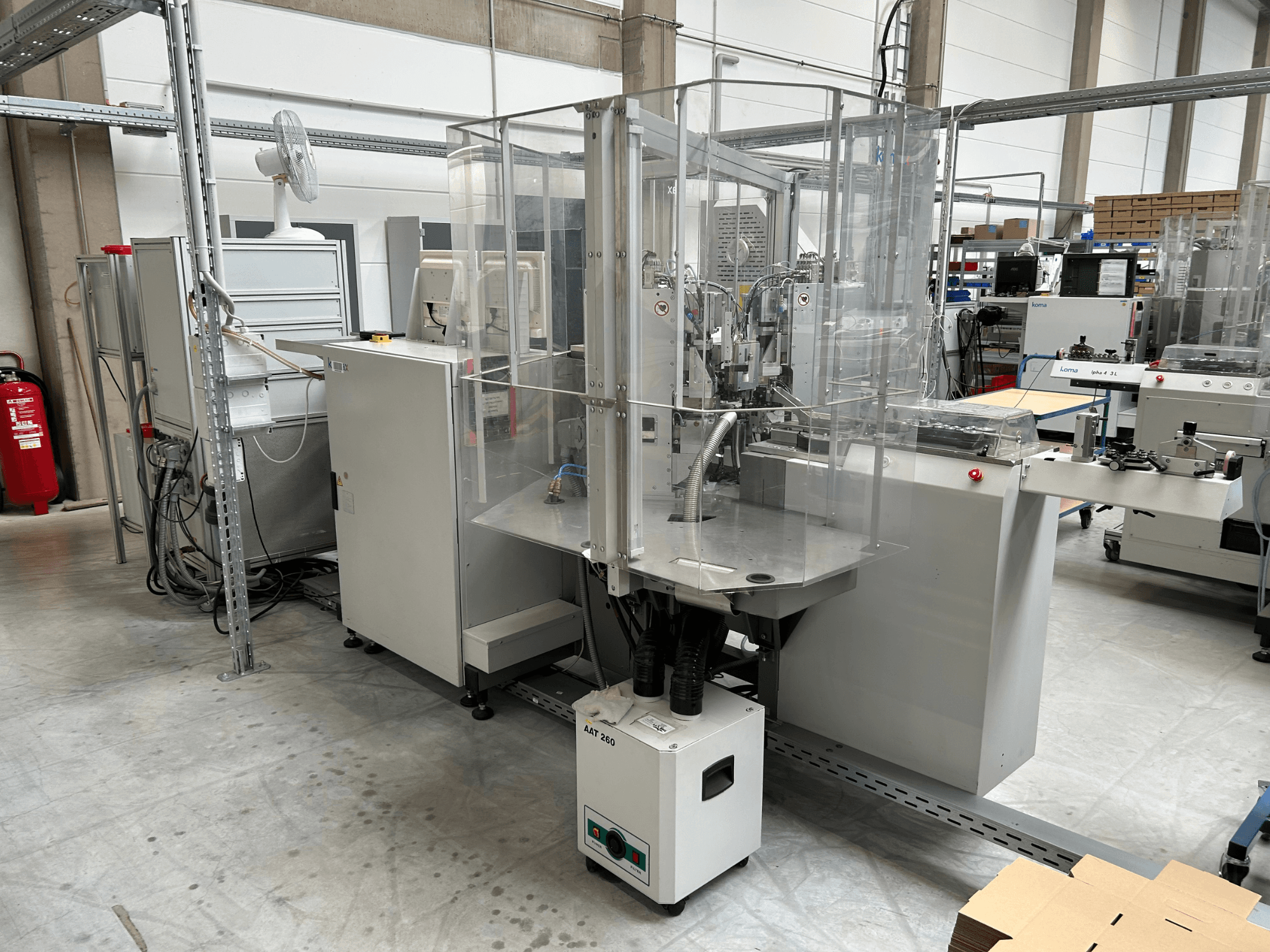

• W pełni automatyczna maszyna Komax Alpha 433 L

• Magazyn drutu Komax ADS 123

• Obudowa zabezpieczająca

• System odciągowy (AAT 260)

• Komputer operacyjny i jednostka sterująca

• Różne moduły zaciskające i obróbcze, opcjonalne

• Inne akcesoria opcjonalne dostępne na zamówienie

Zastosowanie:

• System jest sprawny i był wykorzystywany do automatycznej obróbki kabli, w tym do cięcia, zdejmowania izolacji, zaciskania i zgrzewania

• Wszystkie systemy są obecnie nadal podłączone do zasilania i w pełni sprawne
