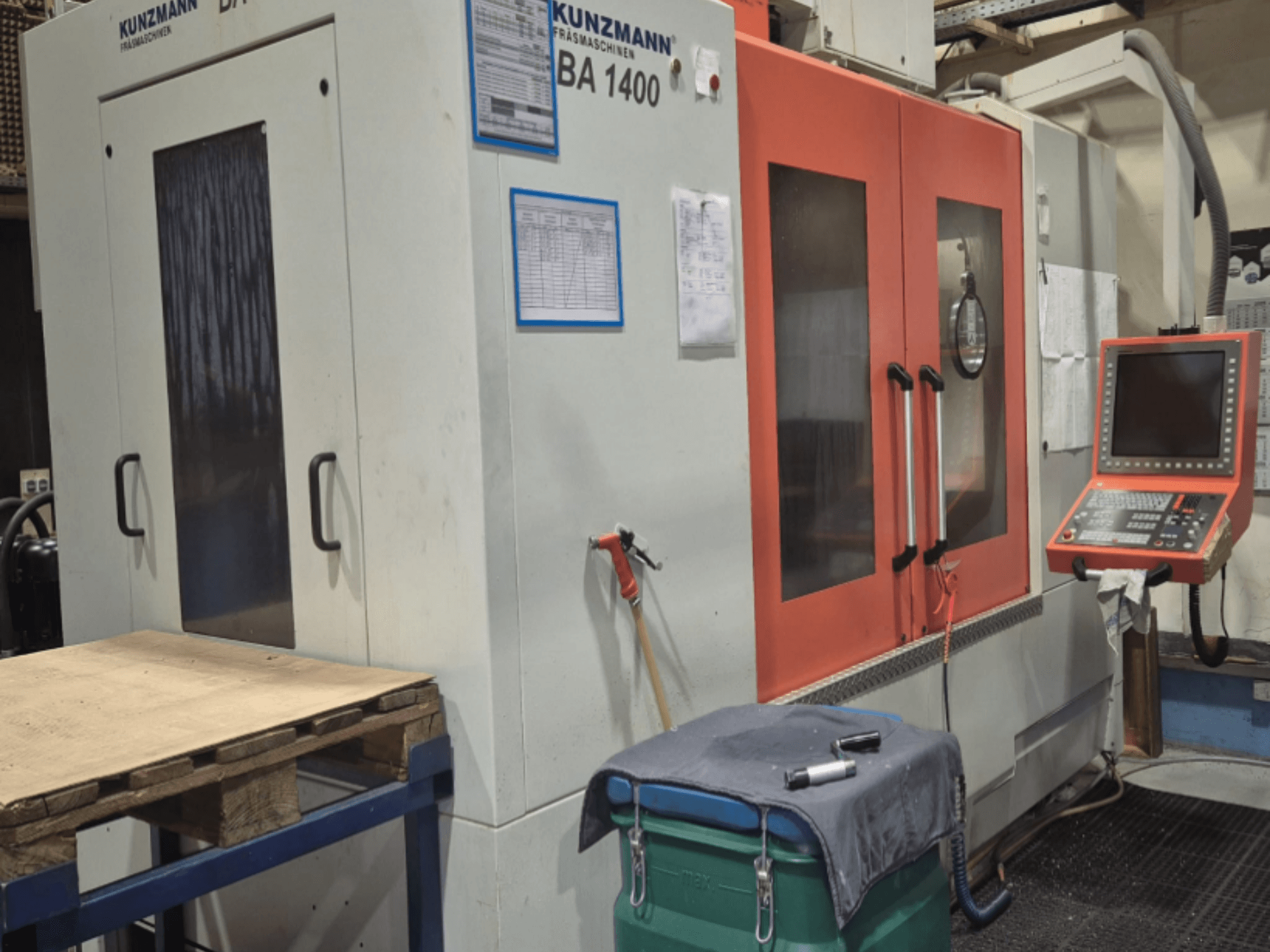

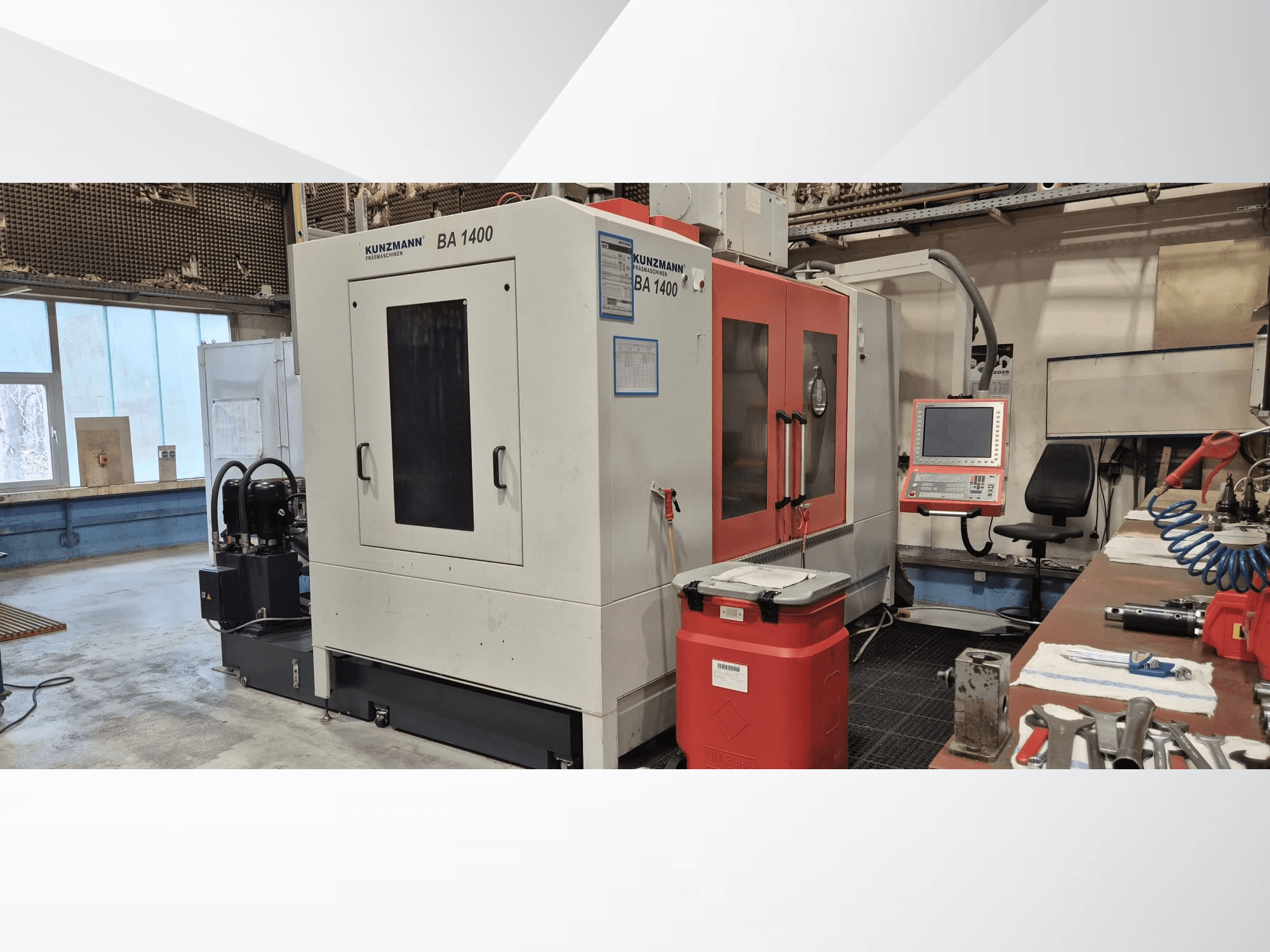

Ta 3-osiowa maszyna KUNZMANN BA1400 została wyprodukowana w 2017 roku. Posiada mocny silnik 28 kW i jednostkę sterującą Heidenhain TNC 640. Maszyna ma stół o wymiarach 1400 x 710 mm i może obsługiwać obrabiany przedmiot o maksymalnej masie 1500 kg. Jeśli szukasz wysokiej jakości możliwości obróbki, rozważ pionowe centrum obróbcze KUNZMANN BA1400, które mamy na sprzedaż. Skontaktuj się z nami, aby uzyskać więcej informacji.
Informacje o maszynie
- marka: KUNZMANN
- rok: 2017
- MODEL: BA1400
- zastosowanie: Frezowanie
- Lokalizacja: Niemcy
- rodzaj maszyny: Pionowe centrum obróbcze
- Marka sterowania: HEIDENHAIN
Dane techniczne - KUNZMANN BA1400
Układ sterowania
- Model sterowania: HEIDENHAIN
- Model sterowania: TNC 640
Ruch osi
- Liczba osi: 3
- Przesuw osi X: 1400 mm
- Przesuw osi Y: 700 mm
- Przesuw osi Z: 760 mm
Dane techniczne
- Maks. waga narzędzia: 160 kg
- Moc wrzeciona: 28 kW
- Prędkość obrotowa wrzeciona: 10000 RPM
- Stożek wrzeciona: SK 40
Informacje dodatkowe
Sterowanie Heidenhain TNC 640
Standardowe wrzeciono SK40 (z napędem pasowym)
Stożek wrzeciona SK40
Prędkość 10 000 obr.
Wrzeciono pionowe z bezstopniową regulacją 20-10 000 obr.
Moc 28 kW
Moc 100% cyklu pracy 10,0 kW
Moc przy 40% cyklu pracy 14,0 kW
Moc przy 100% cyklu pracy 20,0 kW
Moc przy 40% cyklu pracy 25,0 kW
Moment obrotowy wrzeciona frezującego przy 100% cyklu pracy 130 Nm
Moment obrotowy przy 40% cyklu pracy wrzeciona frezującego 190 Nm
Moment obrotowy przy wrzecionie frezującym w 100% cyklu pracy 180 Nm
Moment obrotowy przy 40% cyklu pracy wrzeciona frezującego 240 Nm
Uchwyt narzędziowy MAS-BT40 z kołkiem pociągowym DIN 69872 A
Zmieniacz narzędzi 40 pozycji (magazynek łańcuchowy)
Maksymalna waga narzędzia 160 kg
Czas wymiany narzędzia 3 s
Czas wymiany wiórów 8 sek
Wymiary stołu 1400 × 710 mm
Maksymalna waga obrabianego przedmiotu 1500 kg
Skok w osi X 1400 mm
Skok w osi Y 700 mm
Skok w osi Z 760 mm
Obszar roboczy osi X 1400 mm
Obszar roboczy osi Y 700 mm
Obszar roboczy osi Z 750 mm
Odległość wrzeciona od stołu 180-930 mm
Środek wrzeciona do kolumny 760 mm
Posuw X/Y/Z 10 m/min
Szybki przesuw X/Y/Z 20 m/minBezszczotkowe cyfrowe serwomotory na wszystkich osiach
Przenośnik wiórów z odbiorem chłodziwa (wersja LU)
Chłodziwo przez wrzeciono do 40 barów
Przepływ chłodziwa 25 l/min przy 40 barach
Automatyczna dokładna filtracja chłodziwa 40 µm
Obrotowe okno podglądu w przednich drzwiach
System odsysania mgły olejowej z wielostopniową filtracją (filtr H13)
Elektroniczne pokrętło HR 510 FS ze zintegrowanymi przyciskami i wyłącznikiem awaryjnym
Sonda dotykowa TS 460 z transmisją radiową
Automatyczny pomiar narzędzi Heidenhain TT 46
Dokładność pomiaru ≤ 15 µm
Maksymalne odchylenie sondy 5 mm
Prędkość sondy maks. 5 m/min
Oprogramowanie konwertera DXF do transferu konturów 2D
Oprogramowanie PC teleserwis do zdalnej diagnostyki i konserwacji
Napięcie robocze 400 V 50 Hz
Pobór mocy 35 kVA
Napięcie sterowania 24 V
Masa maszyny ok. 8,5 t
Masa maszyny ok. 12000 kg
Wymiary maszyny ok. 4,20 × 2,45 × 3,09 m
*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
