LICON - LiFLEX II 766 i3 DT B22 AT-TUR-LIC-2016-00001

Dane techniczne

• Typ maszyny: Dwuwrzecionowe poziome centrum obróbcze

• Sterownik: Siemens SINUMERIK 840D sl

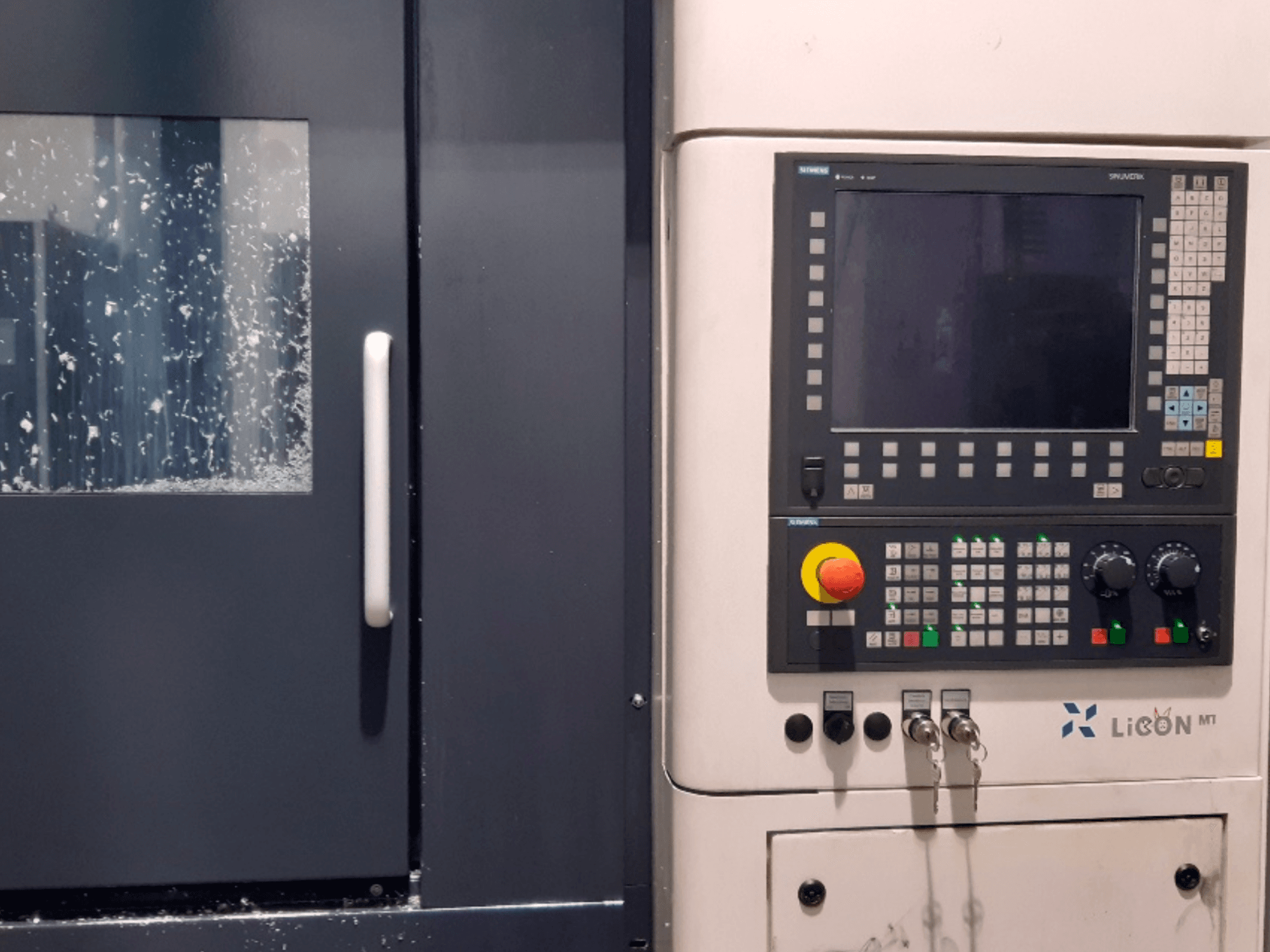

• Panel operatorski: Siemens OP15T ze zintegrowanym TCU

• Tryb ECO

• Zdalna diagnostyka (router eWON)

• Interfejs PROFIBUS do automatycznego załadunku detali

• Wieża sygnalizacyjna (3-kolorowe diody LED)

Zakres ruchu

• Skok osi X: 750 mm

• Skok osi Y: 660 mm

• Zasięg osi Z1: 650 mm

• Przesuw w osi Z2: 650 mm

Przesuw szybki

• Oś X: 60 m/min

• Oś Y: 60 m/min

• Osie Z1/Z2: 90 m/min

Wydajność osi

• Przyspieszenie osi X: 6 m/s²

• Przyspieszenie osi Y: 6 m/s²

• Przyspieszenie osi Z1/Z2: 9 m/s²

• Siła posuwu w osi X: 15 000 N

• Siła posuwu w osi Y: 15 000 N

• Siła posuwu Z1/Z2: 10 000 N

• Dokładność pozycjonowania: 8 µm

Wrzeciono

• Liczba wrzecion: 2

• Precyzyjne wrzeciona z silnikiem

• Uchwyt narzędziowy: HSK-A63 (DIN 69893-1)

• Prędkość obrotowa wrzeciona: 12 000 obr./min

• Moc wrzeciona: 37 kW (40% czasu pracy)

• Moment obrotowy wrzeciona: 85 Nm (40% czasu pracy)

• Maksymalny moment obrotowy: 100 Nm

• Napęd bezpośredni

Osie / system obrotowy

• 2 osie B sterowane numerycznie

• 2 osie obrotowe NC (osie A)

• Zakres obrotu: 0°–180°

• Czas obrotu (0°–180°): ok. 5 s

Technologia

• Niezależne osie X, Y i Z dla obu wrzecion

• Oddzielny system pomiaru bezpośredniego dla każdej osi

• Zakres korekcji niezależnej osi Z: 5 mm

Magazyn narzędzi

• 96 stanowisk narzędziowych (2 × 48)

• Maksymalna długość narzędzia: 400 mm

• Maksymalna średnica narzędzia (przy zajętych sąsiednich kieszeniach): 80 mm

• Maksymalna średnica narzędzia (przy wolnych sąsiednich kieszeniach): 250 mm

• Maksymalna waga narzędzia: 20 kg

Smarowanie

• Automatyczne smarowanie centralne

• 5-kanałowy system doprowadzania nośnika (olej lub powietrze)

Chłodzenie / płyn chłodzący

• 70 bar – chłodziwo przepływające przez wrzeciono

• Pojemność zbiornika chłodziwa: 2 300 l

• Przepływ chłodziwa: 400 l/min

• Pompa wysokociśnieniowa: 15 kW

• Automatyczne uzupełnianie płynu chłodzącego

• System oczyszczania chłodziwa

• Chłodzenie wodą

• Temperatura wody chłodzącej: 22 °C

• Przepływ wody chłodzącej: 800 l/h

Gospodarka wiórami

• Przenośnik wiórów typu skrobakowego

• Wysokość wyładunku przenośnika wiórów: < 1 150 mm

• Możliwość obróbki na sucho

• Kompatybilność z systemem MMS (smarowanie minimalną ilością oleju)

Dane elektryczne

• Zasilanie: 400 V / 50 Hz

• Napięcie sterujące: 24 V DC

• Obciążenie przyłączone: 150 kW

Dodatkowe funkcje

• Interfejs automatycznego załadunku obrabianych elementów

• Automatyczny zmieniacz narzędzi

• Zamknięta obudowa maszyny

• Oświetlenie maszyny

• Wyposażenie pneumatyczne

• System monitorowania zużycia energii

• Automatyczne połączenia nośników

• Modułowa konstrukcja maszyny

Dodatkowe informacje

• Wymiana silnika wrzeciona nr 11 w tygodniu 19/2024

• Silnik wrzeciona 12 wymieniony w tygodniu 24/2023
