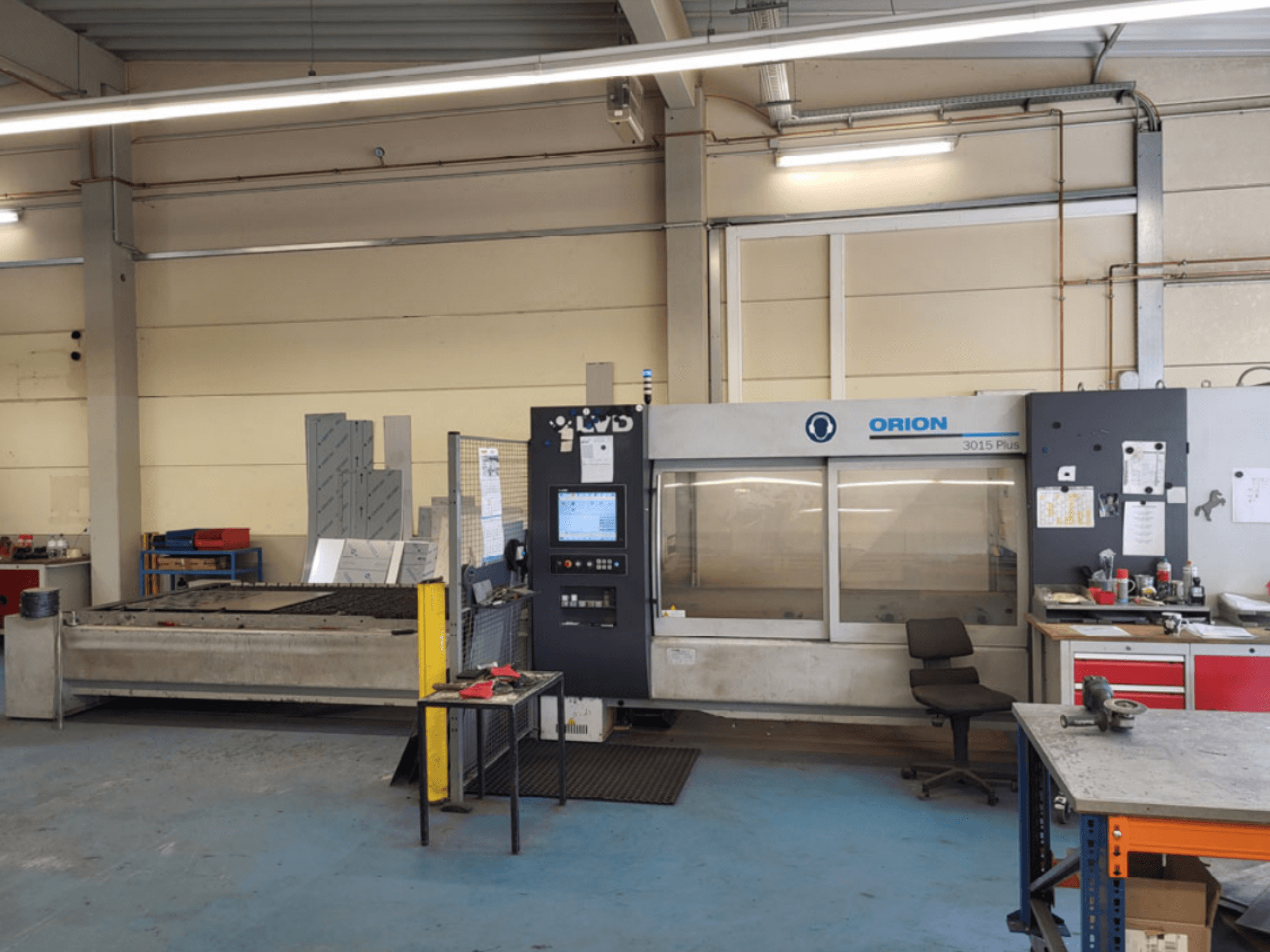

LVD - Orion 3015 PlusDE-CUT-LVD-2014-00002

• Maksymalny rozmiar arkusza: 3000 × 1500 mm

• Maksymalna waga arkusza: 570 kg

• Maksymalna prędkość pozycjonowania:

  • Osie X/Y: 100 m/min

  • Oś Z: 15 m/min

• Powtarzalność: ±0,025 mm

• Dokładność pozycjonowania: ±0,05 mm/m

• Laser:

  • Typ: Fanuc HF wzbudzany CO₂

  • Moc: 2500 W (±2%)

  • Zakres mocy: 100-2500 W

  • Stabilność wyjścia: ±1%

  • Długość fali: 10,6 µm

  • Częstotliwość impulsów: 5 Hz-33 kHz

  • Zużycie gazu laserowego: 10 l/h

  • Chłodzenie: Zamknięty system wodny

• Wydajność cięcia materiału (2500 W):

  • Stal: 16 mm

  • Stal nierdzewna (N₂): 10 mm

  • Aluminium: 6 mm

Dodatkowe wyposażenie

• Automatyczny system załadunku/rozładunku:

  • Maksymalny rozmiar arkusza: 3050 × 1525 × 12 mm

  • Maksymalna waga stosu: 2500 kg

  • Maksymalna wysokość stosu: 100 mm

  • Powierzchnia (w tym automatyczny załadunek): 8900 × 6600 × 3700 mm

• Wieża kompaktowa:

  • Maksymalny rozmiar arkusza: 3050 × 1525 × 16 mm (lub 2550 × 1525 × 20 mm)

  • Minimalny rozmiar arkusza: 1000 × 1000 mm

  • Maksymalna waga palety: 3000 kg

  • Maksymalna wysokość palety: 240 mm (łącznie z paletą)

  • Powierzchnia podstawy: 8850 × 7200 mm

  • Opcje wysokości wieży:

    • 4 palety: 4100 mm

    • 6 palet: 4940 mm

    • 10 palet: 6620 mm

Uwaga: "Minimalny rozmiar arkusza: 1000 × 1000 m" w źródle wydaje się być literówką; wymieniony tutaj jako mm.
