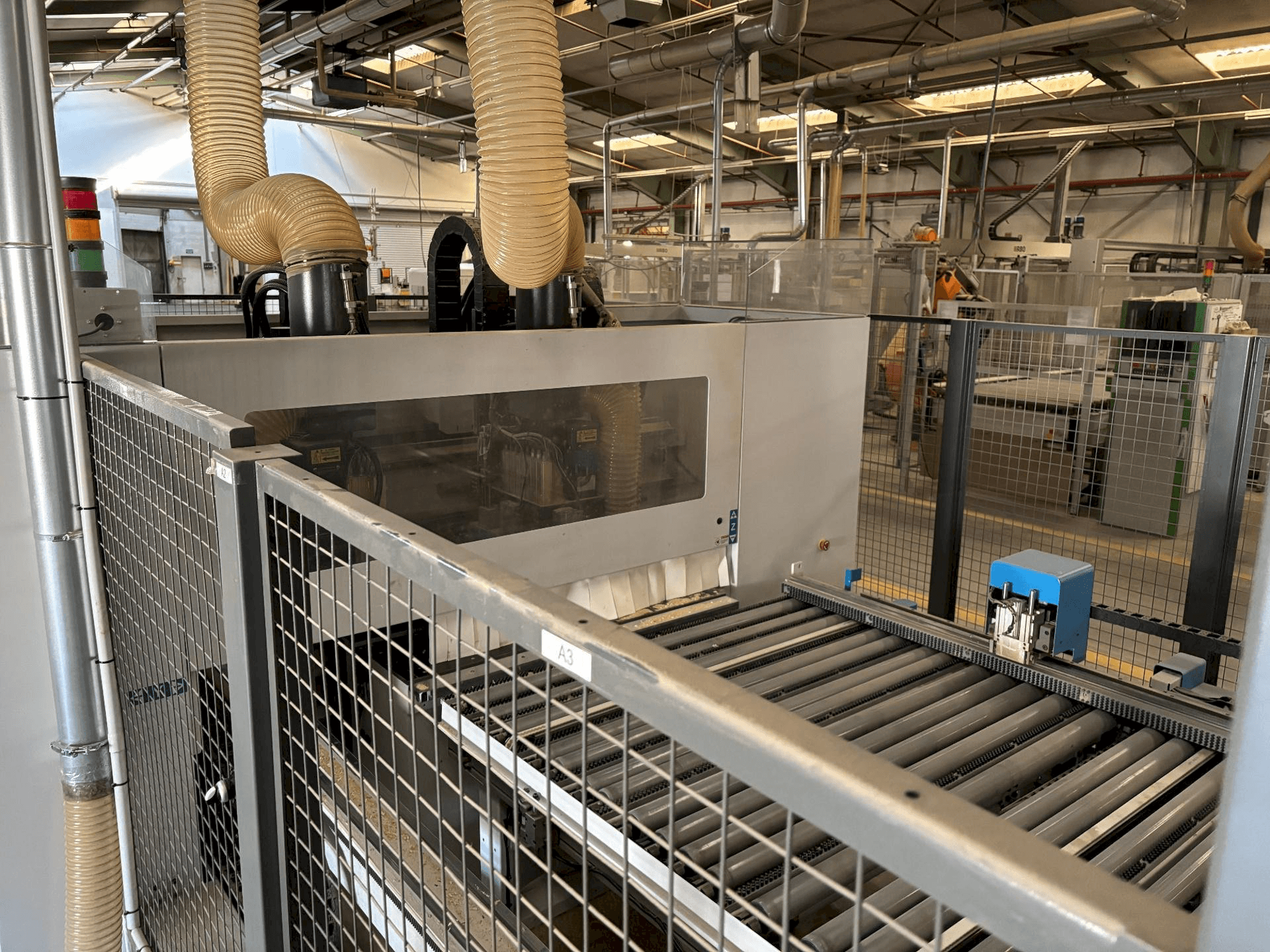

MASTERWOOD - MASTERDRILL TF 600 SADE-MIL-MAS-2020-00001

używane centrum obróbcze marka: Masterwood Typ: MasterDrill TF 600 SA Rok produkcji: 2020 Centrum obróbcze TF 600 SA umożliwia ciągłą, bezprzerwaną obróbkę paneli o różnych rozmiarach z wszystkich 6 stron, jeden po drugim. Elementy są transportowane wzdłuż osi X za pomocą dwóch niezależnych chwytaków. Chwytaki są sterowane numerycznie (NC) i służą również jako ogranicznik referencyjny do ustawiania elementów. Są one również wyposażone w urządzenie do automatycznego pomiaru grubości elementu. Maksymalna prędkość posuwu chwytaków: 130 m/min. Minimalne i maksymalne wymiary obrabianego elementu: - Grubość obrabianego elementu: 8~ 60 mm - Długość obrabianego elementu: 400 ~ 2500 mm - Szerokość obrabianego elementu: 400 ~ 950 mm Głowice wiercące: - Głowice wiertnicze są wykonane z jednego odlewu ze stopu aluminium. Dwie głowice wiertnicze obrabiają element od góry, a jedna od dołu. Taki układ głowic wiertniczych sprawia, że TF 600 SA jest wszechstronną maszyną o wysokiej dynamice wiercenia. Górne głowice wiertnicze: - Wiertła pionowe w kierunku X: 7+7 - Wiertła pionowe w kierunku Y: 5+5 - Wiertła poziome w kierunku X: 2x2 + 2+2 - Wiertła poziome w kierunku Y: 2+2 Dolna głowica wiertnicza: - Wiertła pionowe: 3x3 Piła do rowkowania: - Piła do rowkowania zamontowana na górnej głowicy wiertniczej w pobliżu ogranicznika umożliwia rowkowanie w kierunku X (maksymalna średnica brzeszczotu = 125 mm). Rowki można wycinać w zakresie od minimum 55 mm do maksymalnie 850 mm. Wrzeciono frezujące 2x3,5 kW: Dane techniczne: - Maksymalna moc: 3,5 kW - Maksymalna prędkość obrotowa: 18 000 obr./min - Obrót w prawo i w lewo - Sterowanie za pomocą falownika - Uchwyt narzędziowy ER 25 - Chłodzenie powietrzem Dokładność pozycjonowania zespołów wynosi +/- 1/10 mm Automatyczny rozładunek obrabianych elementów: Zmotoryzowany przenośnik taśmowy sterowany czujnikiem. Sterowanie CNC i oprogramowanie: - Stół roboczy maszyny jest w pełni zarządzany przez sterowanie NC i gwarantuje ciągłe mocowanie paneli we wszystkich pozycjach roboczych. Wszystkie ruchy odbywają się na możliwie najszerszej powierzchni podparcia obrabianego elementu. Urządzenia mocujące są aktywowane w zależności od jednostki roboczej. Stół roboczy jest wyposażony w sterowaną numerycznie boczną prowadnicę wyrównującą, która zapewnia idealne wyrównanie panelu obrabianego. Masterwork: - Masterwork umożliwia operatorowi maszyny szybkie i łatwe programowanie. Oprogramowanie może importować najważniejsze formaty danych, takie jak DCF i XML. Master Drill: Interfejs człowiek-maszyna do zarządzania czynnościami operacyjnymi (konserwacja/wyposażenie). Trepan: Interfejs używany przez operatora do obsługi ręcznej i obsługi urządzeń. Czytnik kodów kreskowych: - Zmotoryzowany przenośnik rolkowy do załadunku elementów w strefie podawania. - Oprogramowanie Palette CAM start dla Masterwood TF 600 SA - Automatyczny skaner kodów kreskowych w strefie podawania Uwaga: Dane techniczne i opisy pochodzą z oryginalnego potwierdzenia zamówienia. Dane mają charakter wyłącznie informacyjny i nie są wiążące.
