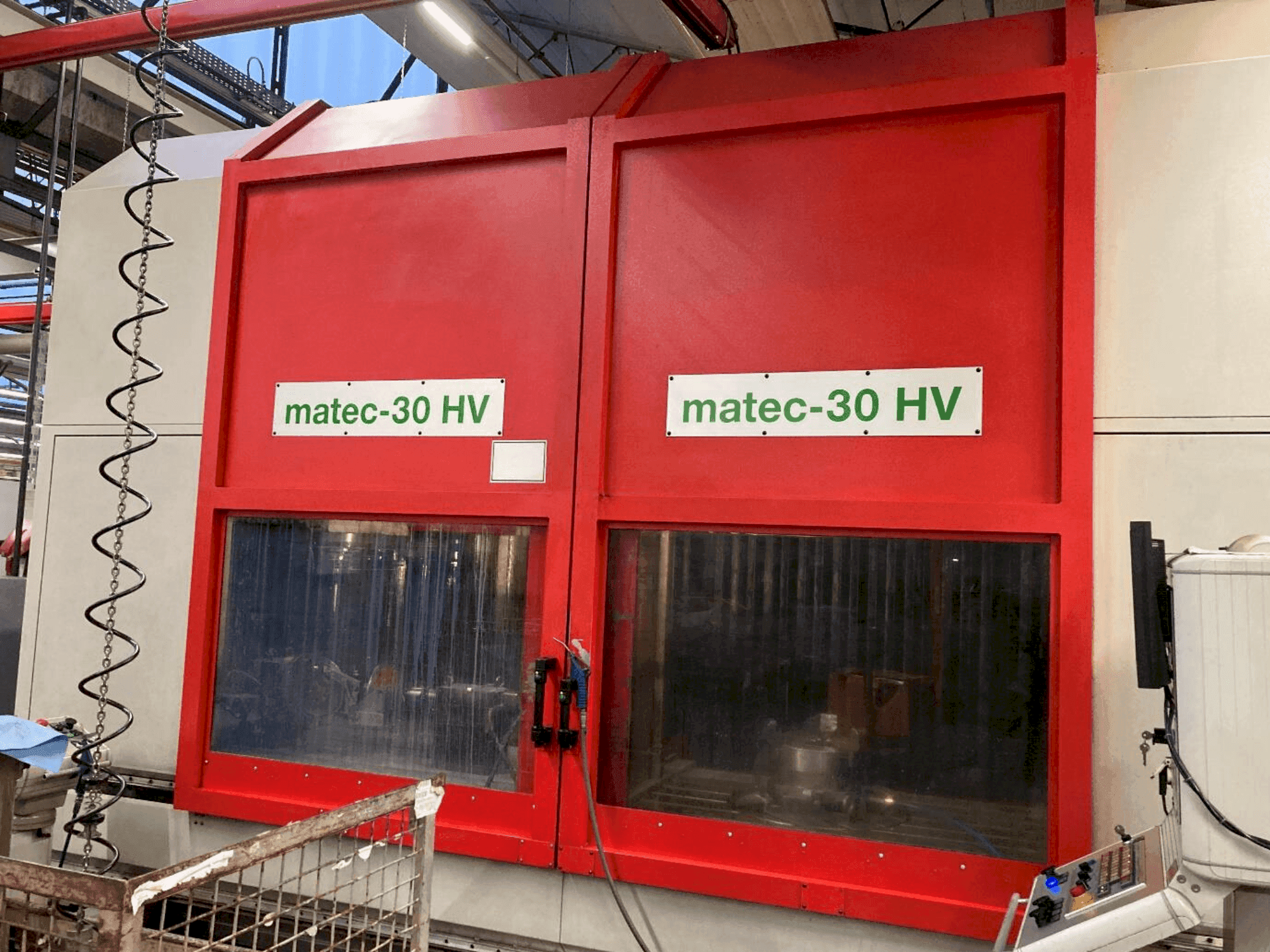

MATEC 30 HV (2003) Uniwersalne centrum obróbcze / Frezarka CNC z kolumną jezdną

Pokaż w oryginalnym języku

To uniwersalne centrum obróbcze MATEC 30 HV (2003) zostało wyprodukowane w 2003 roku w Niemczech. Jest sterowane przez jednostkę sterującą BOSCH TYPE 3 OSA. Ta frezarka CNC z kolumną jezdną (3+2 osie) jest wyposażona we wrzeciono główne typu DMS 112 o zakresie prędkości do maks. 12 000 min/-1 i mocy napędu 30 kW. Posiada głowicę obrotową NC (Sauter) z obrotem +/- 90 ° i podziałką +/- 3 sekundy łukowe. Dodatkowo posiada zmieniacz narzędzi z 48 pozycjami i uchwytem narzędziowym HSK A63. Stół jest stołem obrotowym NC z powierzchnią mocowania 3500 x 835 mm i 7 rowkami teowymi. IKZ 70 bar, papierowy filtr taśmowy i przenośnik wiórów (wysokość wyrzutu 1200 mm) oraz radiowa sonda pomiarowa 3D są dostarczane wraz z maszyną. Maszyna jest wyposażona w interfejs 4 osi. Stan maszyny jest bardzo dobry - jest ona nadal w produkcji, a serwis konserwacyjny był regularnie stosowany zgodnie ze standardami producenta. Inspekcja na miejscu jest możliwa w dowolnym momencie.

Informacje o maszynie

marka: Matec
rok: 2003
MODEL: 30 HV
zastosowanie: Frezowanie
Lokalizacja: Niemcy
rodzaj maszyny: Pionowe centrum obróbcze
Marka sterowania: BOSCH

Dane techniczne - Matec 30 HV

Ogólne dane

Długość maszyny: 7000 mm
Szerokość maszyny: 6000 mm
Wysokość maszyny: 4000 mm
Waga maszyny: 15000 kg

Układ sterowania

Model: TYPE 3 OSA
Marka: BOSCH

Główny napęd

Zakres obrotów wrzeciona: 12,000 min/-1 1/MIN
Moc silnika wrzeciona: 30 kW
Liczba osi: 3+2

Ruch osi

Oś X Ruch osi: 3000 mm
Oś X Szybki posuw: 30 m/min
Oś Y Ruch osi: 800 mm
Oś Y Szybki posuw: 30 m/min
Oś Z Ruch osi: 1100 mm
Oś Z Szybki posuw: 30 m/min

Narzędzi

Uchwyt narzędziowy: HSK 63 A

Media

Transporter wiórów: Tak
Chłodzenie wewnętrzne: Tak

Informacje dodatkowe

Dodatkowe wyposażenie

Układ chłodzenia: Wewnętrzny dopływ chłodziwa 70 bar // Jednostka chłodząca do szafy sterowniczej
Papierowy filtr taśmowy Pistolet płuczący
Przenośnik wiórów: Wysokość wyrzutu 1200 mm
Radiowa sonda pomiarowa 3D
Bezpośrednie systemy pomiarowe x-y-z

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

Maszyna jest nadal w fazie produkcji i może zostać sprawdzona w dowolnym momencie.
Maszyna była co roku serwisowana przez dział serwisowy i jest w dobrym stanie technicznym

Korzyści techniczne dla maszyn

Wrzeciono główne: typ dms 112 // maks. Moment obrotowy 190 nm // wydajność wiercenia w stali ok. 60 mm // wydajność frezowania ok. 500 cm³ // gwintowanie m30
Prędkości posuwu: szybki przesuw (x / y / z) 30 m/min // prędkość posuwu 30 000 mm/min
Głowica obrotowa nc: możliwość obrotu o +/- 90° // nachylenie +/- 3 sekundy łukowe
Stół roboczy: powierzchnia mocowania stołu 3500 x 835 mm // rowki teowe 7x // rowki teowe - szerokość 18-h7 // stół obrotowy nc sempuco skh 4/630 // pozioma płyta czołowa // średnica płyty czołowej 630 mm // wbudowana w stół maszyny
Zmieniacz narzędzi: liczba pozycji narzędzia 48 poz.
Całkowite podłączone obciążenie: 60 kva
W pełni zamknięty obszar roboczy
Drzwi załadunkowe przystosowane do załadunku dźwigiem // automatyczne otwieranie // ruchoma ścianka działowa
Interfejs hydrauliki zaciskowej 4 oś // stół obrotowy nc rw/nc 160/250 (hofmann)
Średnica płyty czołowej 250 mm // wysokość środka 160 mm // konik hydrauliczny z pinolą mk4
