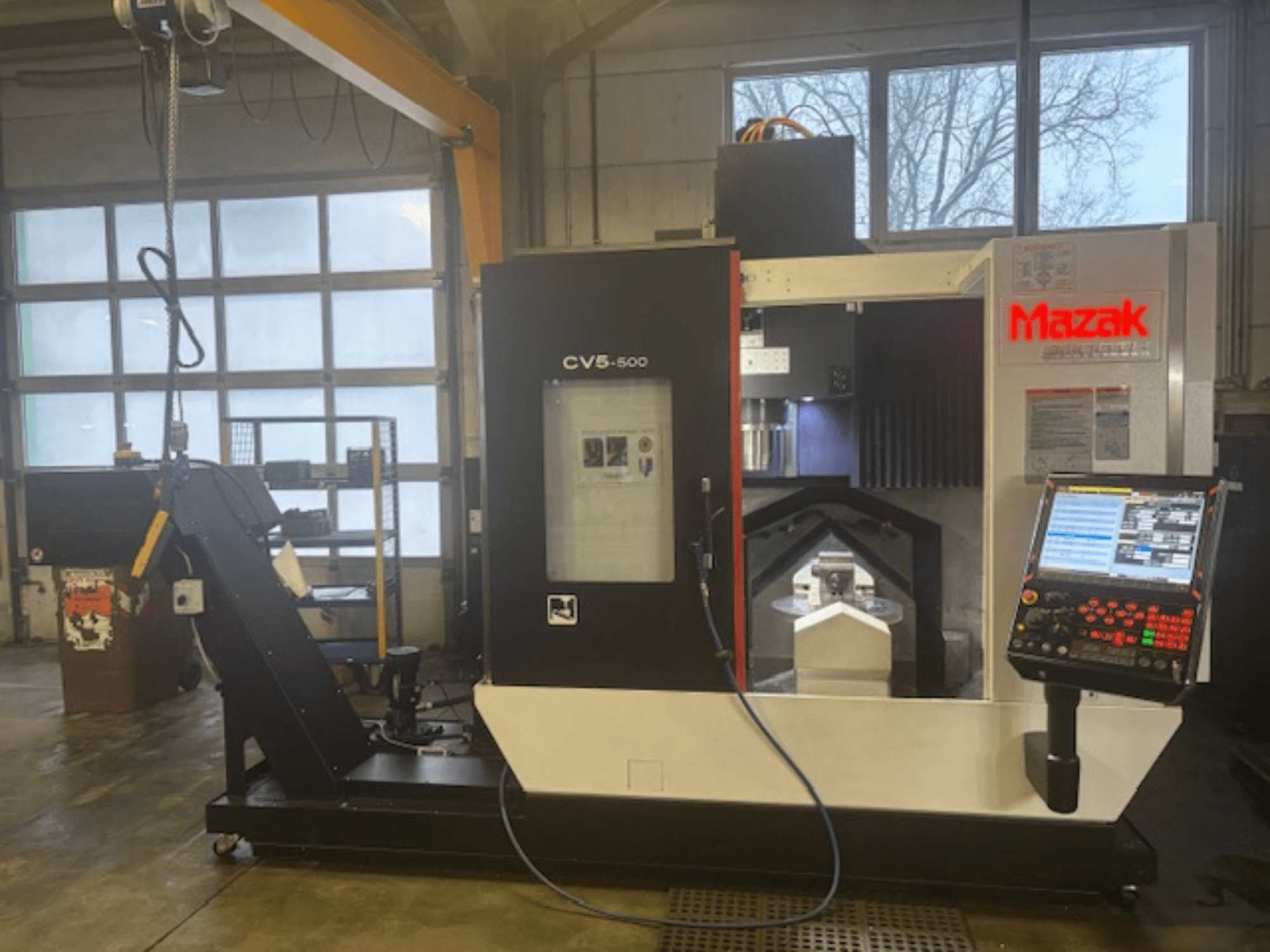

Mazak - CV5-500DE-MIL-MAZ-2023-00001

• Obciążenie elektryczne

  • Moc pozorna (40% obciążenia): 45,5 kVA

  • Stała moc pozorna: 43,4 kVA

  • Podłączenie elektryczne: 3-fazowy prąd przemienny 380/400/415/440/460/480 V ±10%; 50/60 Hz ±1 Hz

• Pneumatyka

  • Ciśnienie: 5-9 bar

  • Natężenie przepływu: 26 l/min

  • Wydmuch powietrza przez wrzeciono: 345 l/min

• Wrzeciono

  • Nos wrzeciona: Stromy stożek 40°

  • Stopnie przekładni: 2-stopniowa (elektryczna)

  • Moc znamionowa (silnik inwerterowy AC): 18,5 kW (10% pracy), 15,0 kW (25%), 11,0 kW (40% i praca ciągła)

  • Maksymalny moment obrotowy: 119,4 Nm (10%), 95,5 Nm (25%), 70,0 Nm (40%); ciągły 57,3 Nm

• Osie, posuwy, posuwy szybkie

  • Liczba jednocześnie działających osi: 5

  • Szybki przesuw X/Y/Z: 36 m/min

  • Szybki przesuw B/C: 30 min-¹

  • Prędkości posuwu X/Y/Z: 36 000 mm/min

• Stół

  • Średnica: 500 mm

  • Otwory gwintowane: M16 × 2

  • Otwór referencyjny: Ø50 mm H6 (+0,016 / -0,000 mm)

• Pojemność przedmiotu obrabianego

  • Maks. średnica: 500 mm

  • Maksymalna wysokość: 320 mm

• Przejazdy / obszar roboczy

  • Obrót w osi B / indeksowanie: 220° (±110°), 0,0001°

  • Obrót w osi C: 360°

  • Odległość końcówka wrzeciona - blat stołu (poziomo): 50-520 mm

  • Odległość końcówka wrzeciona - środek stołu (pionowo): 95-565 mm

• Automatyczny zmieniacz narzędzi

  • Pozycje narzędzi: 30 (opcjonalny magazynek: 48)

  • Wybór: Losowy, najkrótsza ścieżka

  • Uchwyt narzędziowy: MAS BT 40 lub SK 40

  • Śruba pociągowa: Typ Yamagaxi ANSI

  • Maksymalna średnica narzędzia: 80 mm (przylegające zajęte) / 125 mm (przylegające wolne)

  • Maksymalna długość narzędzia: 300 mm

  • Czas wymiany narzędzia (chip-to-chip): 4.60 s

• Pojemność zbiornika

  • Smar do prowadnic/śrub kulowych: 1.80 l

  • Olej hydrauliczny: 5,0 l

  • Chłodziwo wrzeciona: 26.0 l

  • Opcja: 18 000 min-¹ chłodziwo wrzeciona (zbiornik oleju): 60 l

  • Całkowita pojemność zbiornika: 320,0 l

Dodatkowe wyposażenie

• Pakiet monitorowania/czujników

  • Wejścia analogowe: 4 × 0-10 V

  • Wejścia cyfrowe: 8

  • ACC-SENSOR.1AXIS.10M: 1-osiowy akcelerometr z kablem o długości 10 m

  • Aktywny czujnik mocy (wymiary: 8105 × H85 mm)

  • Toolscope IP na szynę DIN Rev.4

  • Funkcjonalność komputera przemysłowego w szafie sterowniczej

  • Komunikacja i sterowanie przez HMI

  • PM: Monitorowanie narzędzia i procesu

  • Wykrywanie uszkodzenia narzędzia

  • Samouczący się limit zużycia

  • Stałe i dynamiczne zakresy tolerancji

  • Strategia monitorowania wydajności procesu

  • Monitorowanie kolizji ze wszystkimi urządzeniami Goliog

  • Montaż na szynie DIN w szafie sterowniczej

  • Wymiary: 812 × H90 × D62 mm

  • Dokumentacja zawierająca Toolscope

• Przenośnik wiórów (podane wymiary referencyjne: szerokość maszyny 3 365 mm wraz z przenośnikiem wiórów)
