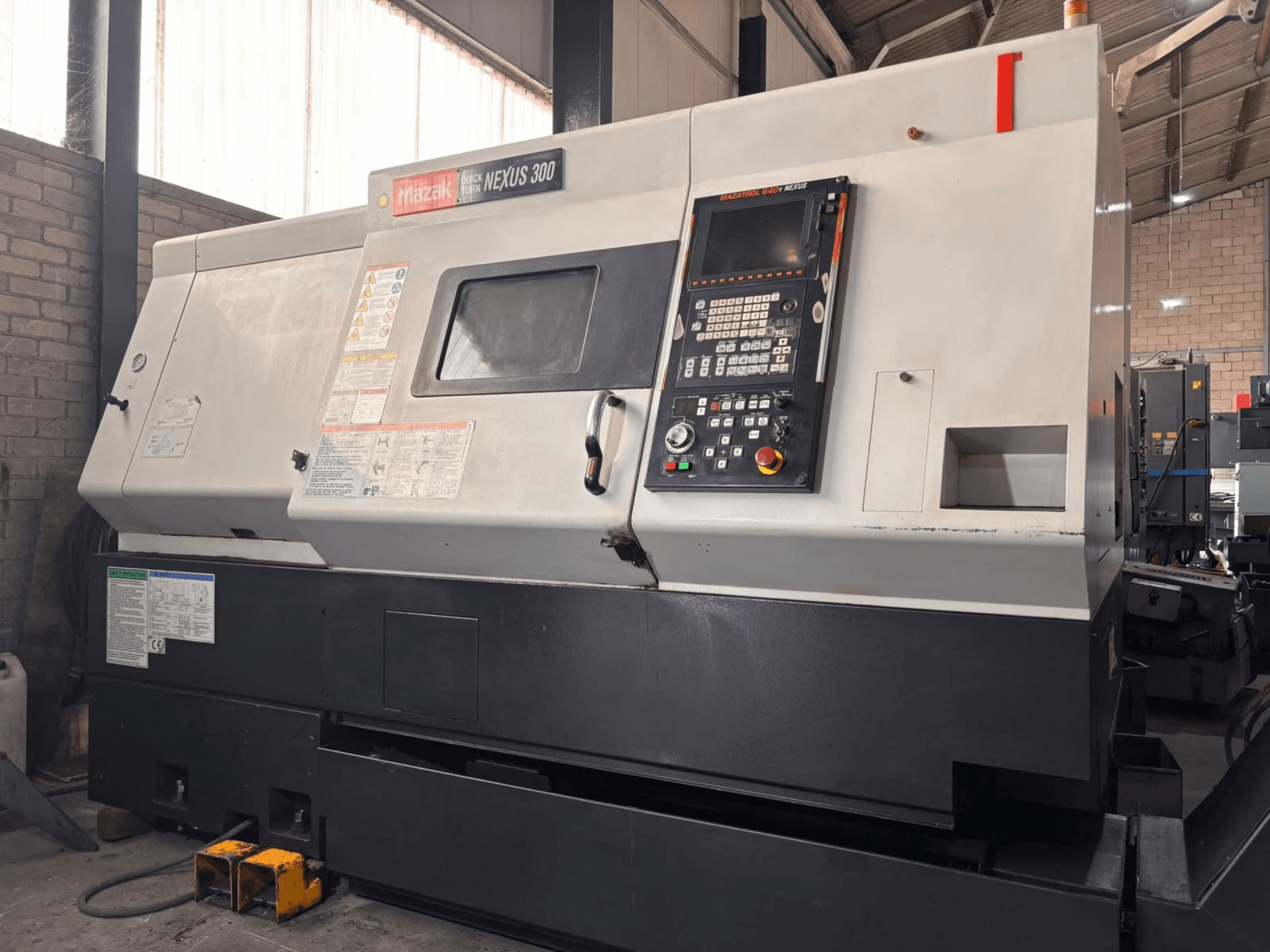

Mazak - QT NEXUS 300GB-TUR-MAZ-2009-00002

• Sterowanie CNC: Mazatrol Fusion 640T Nexus (kolorowy wyświetlacz LCD 8,4")

• Oznaczenie CE

• Wydajność

  • Maksymalna średnica pręta: 77 mm

  • Maksymalna średnica cięcia: 420 mm

  • Maksymalny promień obrotu: 680 mm

  • Otwór wrzeciona: 88 mm

  • Wysokość środka wrzeciona: 1 080 mm

  • Maksymalna waga obrabianego przedmiotu w uchwycie: 450 kg

• Wrzeciono główne

  • Maksymalny moment obrotowy wrzeciona: 600 Nm

  • Końcówka wrzeciona: A2-8

  • Uchwyt: 10" z otworem przelotowym, typ B210A815X

• Osi

  • Prędkość posuwu skrawania: X 8 m/min, Z 8 m/min

  • Przesuw szybki: X 30 m/min, Z 25 m/min

• Głowica rewolwerowa

  • Typ: rewolwer bębnowy

  • Pozycje: 12

  • Trzpień narzędzia tokarskiego: 25 × 25 mm

  • Czas indeksowania: 0,8 s (½ obrotu), 0,2 s (pojedynczy krok)

• Konik

  • Programowalny ruch napędzany silnikiem

  • Skok: 645 mm

  • Stożek: nr 5

  • W zestawie punkt martwy

  • Punkt obrotowy: NSK LC-5SW (prędkość do 4 000 obr./min)

  • Wybór siły docisku: 10 poziomów

• Urządzenia sterujące i funkcje

  • Mazatrol Fusion 640T Nexus

  • Interfejsy: RS-232C, sieć

  • Sprawdzanie ścieżki narzędzia w tle

  • Nawigacja obróbki – prognozowanie / monitorowanie / wyniki

  • Sterowanie prędkością i posuwem

  • Zapis ścieżki narzędzia

  • Dysk FDD 3,5"

• Chłodziwo / wyposażenie maszyny

  • Kompletny układ chłodzenia (zbiornik 210 L, pompa 520 W)

  • Przygotowanie do montażu bocznego przenośnika wiórów

  • Automatyczne mocowanie narzędzia

  • Hydrauliczna blokada docisku uchwytu

  • Potwierdzenie otwarcia/zamknięcia uchwytu

  • Podwójny przełącznik nożny

  • Pełne osłony na wióry i chłodziwo

  • Oświetlenie robocze

• Parametry elektryczne

  • Wymagana moc (obciążenie 30-minutowe): 49,69 kVA

  • Zapotrzebowanie na moc ciągłą: 43,83 kVA

Wyposażenie dodatkowe

• Transformator mocy na rynek europejski

• Płyty fundamentowe

• Jeden zestaw narzędzi regulacyjnych

• W zestawie instrukcje obsługi
