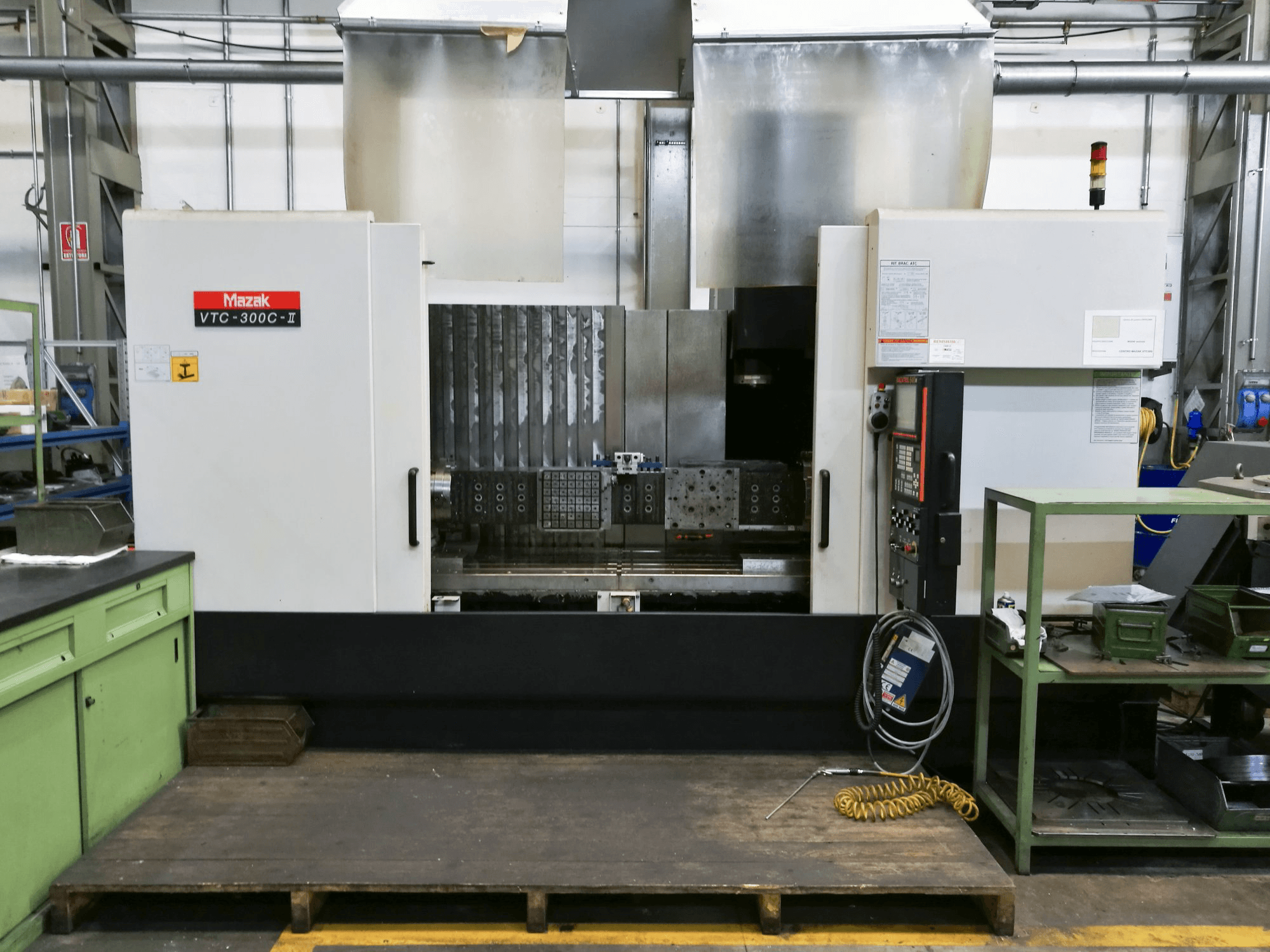

Mazak - VTC-300CIT-MIL-MAZ-2010-00001

Ogólne dane

• Długość maszyny: 5337 mm
• Szerokość maszyny: 3434 mm
• Wysokość maszyny: 3086 mm
• Waga maszyny: 11500 kg

Układ sterowania

• Marka: MAZATROL
• Model: Fusion 640 M
• Interfejs: Nr seryjny, Ethernet
• Zdalne sterowanie: Tak

Główny napęd

• Ilość wrzecion: 1
• Zakres obrotów wrzeciona: 12000 1/min
• Moc silnika wrzeciona: 7.5 kW
• Stożek zaciskowy: ISO 40

Ruch osi

• Oś X Ruch osi: 1660 mm
• Oś X Posuw roboczy: 1-8000 mm/min
• Oś X Siła posuwu: 36 m/min
• Oś X Wycofanie: 0.03 mm
• Oś Y Ruch osi: 760 mm
• Oś Y Posuw roboczy: 1-8000 mm/min
• Oś Y Siła posuwu: 36 m/min
• Oś Y Wycofanie: 0.02 mm
• Oś Z Ruch osi: 660 mm
• Oś Z Posuw roboczy: 1-8000 mm/min
• Oś Z Siła posuwu: 36 m/min
• Oś C Ruch osi: 360°
• Oś C Posuw roboczy: 25 m/min

Przedmiot obrabiany

• Przedmiot obrabiany x: 4000 mm
• Przedmiot obrabiany y: 905 mm
• Przedmiot obrabiany z: 790 mm
• Ciężar przedmiotu obrabianego: 1400 kg

Stół

• Długość zewnętrzna: 2000 mm
• Szerokość zewnętrzna: 760 mm
• Ilość rowków teowych: 4

Narzędzi

• Liczba narzędzi: 48
• Maks. ciężar: 8 kg
• Maks. średnica narzędzi: 110 mm
• Maks. długość narzędzi: 350 mm

Media

• Główne przyłącze elektryczne: 415 V / 3 P / 50 Hz
• Zużycie energii: 29 kVA
• Ciśnienie powietrza: 6 bar
• Transporter wiórów: Tak
• Chłodzenie wewnętrzne: Tak
