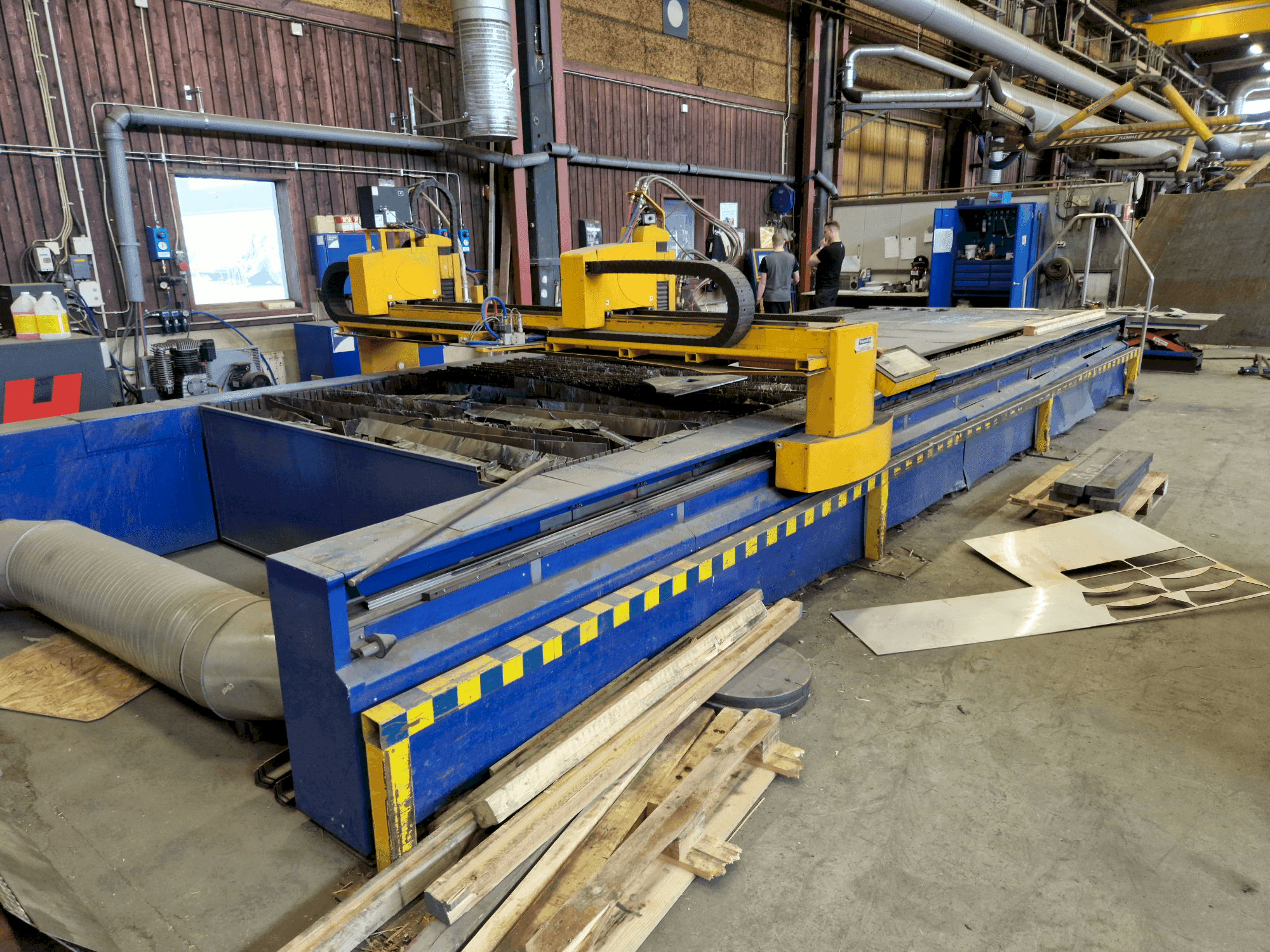

MicroStep - PLS 7501.25PGLT-CUT-MIC-2008-00001

• Liczba portali: 1

• Liczba osi Z: 2

• Liczba palników: 2

• Maksymalna grubość cięcia: 50 mm

• Prędkości robocze: 0-100 mm/s

• Pole robocze - ruch wzdłużny: 7500 mm

• Pole robocze - ruch poprzeczny: 2500 mm

• Pole robocze - ruch pionowy (plazma): 150 mm

• Pole robocze - ruch pionowy (gaz): 200 mm

• Pole robocze - ruch pionowy (rotator gazowy): 200 mm

• Głowica wiercąca BEM 12 ruch pionowy: 80 mm

• Maksymalna szerokość strefy roboczej: 4000 mm

• Maksymalna długość strefy roboczej: 35 000 mm

• Maksymalne odchylenie wzdłużne: 0,5 mm / 3000 mm

• Maksymalne odchylenie poprzeczne: 0,5 mm / 2500 mm

• Pokrycie elektryczne (część mechaniczna): IP 43

• Napędy (technika sterowania):

  • Oś wzdłużna: 2 × DCM 6C 30/14 A1

  • Oś poprzeczna: 2 × DCM 3B 35/06 A1

  • Oś pionowa: 2 × DCM 2C 30/03 B1

• Przełożenia:

  • Oś wzdłużna (pas): i = 14.81483886 mm/obr.

  • Oś poprzeczna (pas): i = 13,33335498 mm/obr.

  • Oś pionowa (pasek + śruba): i = 2 mm/obr.

• Temperatura otoczenia: 5-40 °C

• Maksymalna wilgotność względna powietrza: 90% przy 20 °C

• Ciśnienie atmosferyczne: 84-107 kPa

• Zapylenie: 200 mg/m³

• Typ środowiska: Wspólne (STN 330300, wyjątek temperatury pracy N32)

Dodatkowe wyposażenie

• Źródło plazmy: 1 × HPR 260 AGC (58 mm)

• Palnik gazowy: 1 × acetylen (Bir), w tym rotator gazu

• Głowica wiercąca: BEM 12
