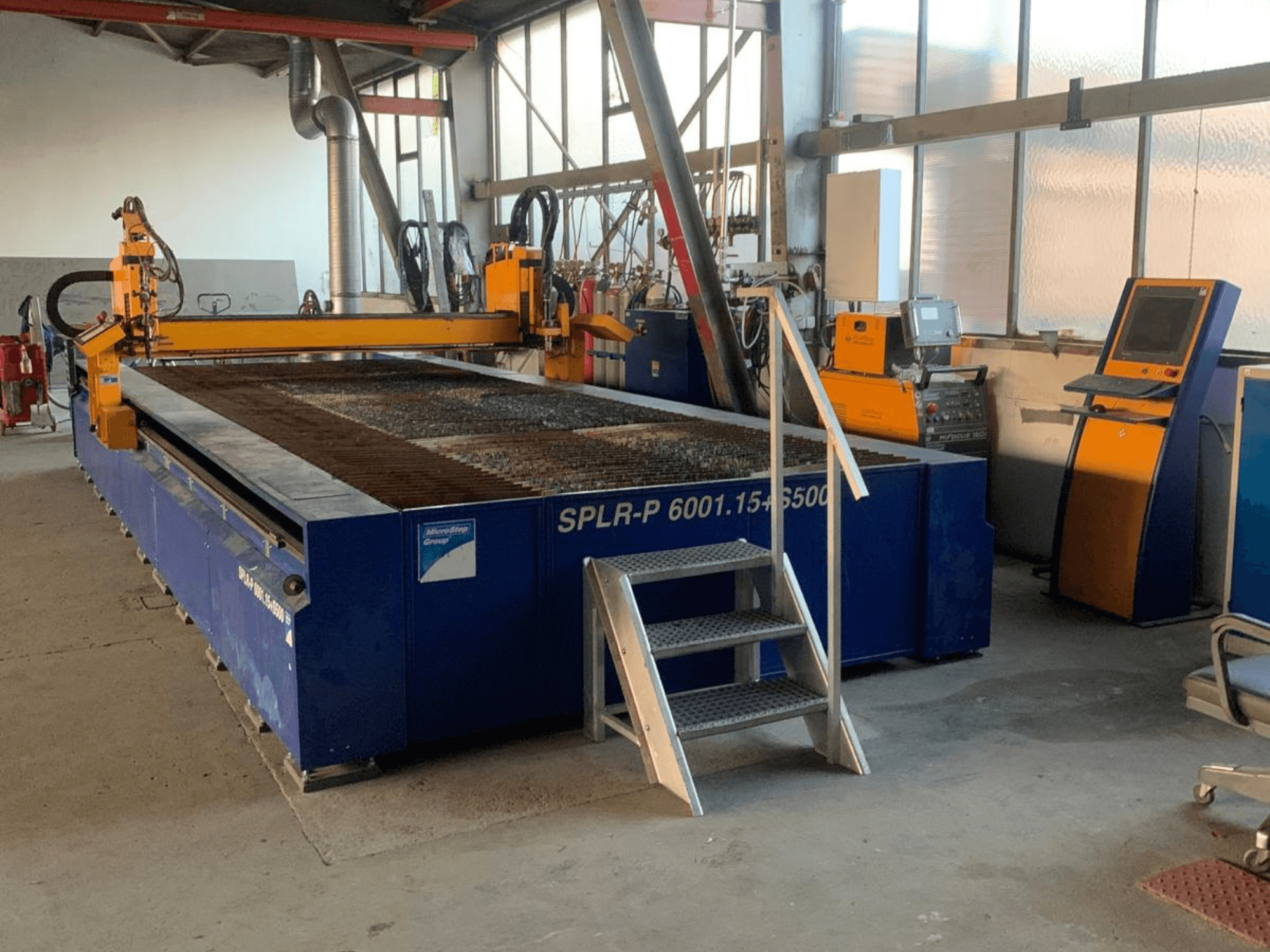

MicroStep - SPLR-PDE-CUT-MIC-2007-00001

- Napięcie (spec.): 400 V, 50/60 Hz

- Moc znamionowa: 3 kW

- Marka źródła prądu plazmowego: Kjellberg Finsterwalde

- Model źródła zasilania plazmowego: HiFocus 160i PLUS

- Numer seryjny / nr katalogowy źródła zasilania plazmowego: nr kat. 11.033.702 / 07057

- Dane techniczne źródła zasilania plazmowego:

- Napięcie w obwodzie otwartym (U0): 330 V

- Napięcie sieciowe (U1): 400 V (3~ 50 Hz)

- Prąd maksymalny (I1max): 47 A

- Prąd efektywny (I1eff): 47 A

- Moc / ciśnienie: P1/min = 0,7 kW, Pmax = 0,5 MPa

- Zakres prądu cięcia: 10 A / 84 V – 160 A / 144 V

- Cykl pracy: 100% przy 160 A / 144 V; 100% przy 25 A / 90 V

- Masa źródła zasilania: 196 kg

- Klasa ochrony / izolacji: IP 22, kl. izol. F

- Rodzaj chłodzenia: AF

- Konsola gazowa / jednostki sterujące: Kjellberg PGC i PGV 1

- Systemy palników / głowice tnące:

- 1x głowica do cięcia plazmowego

- 1x głowica do cięcia tlenowo-paliwowego / płomieniowego

- Konsola sterująca: Zintegrowany terminal operatorski CNC z klawiaturą i wyświetlaczem

- System filtracji / odpylania: Donaldson Torit DCE
