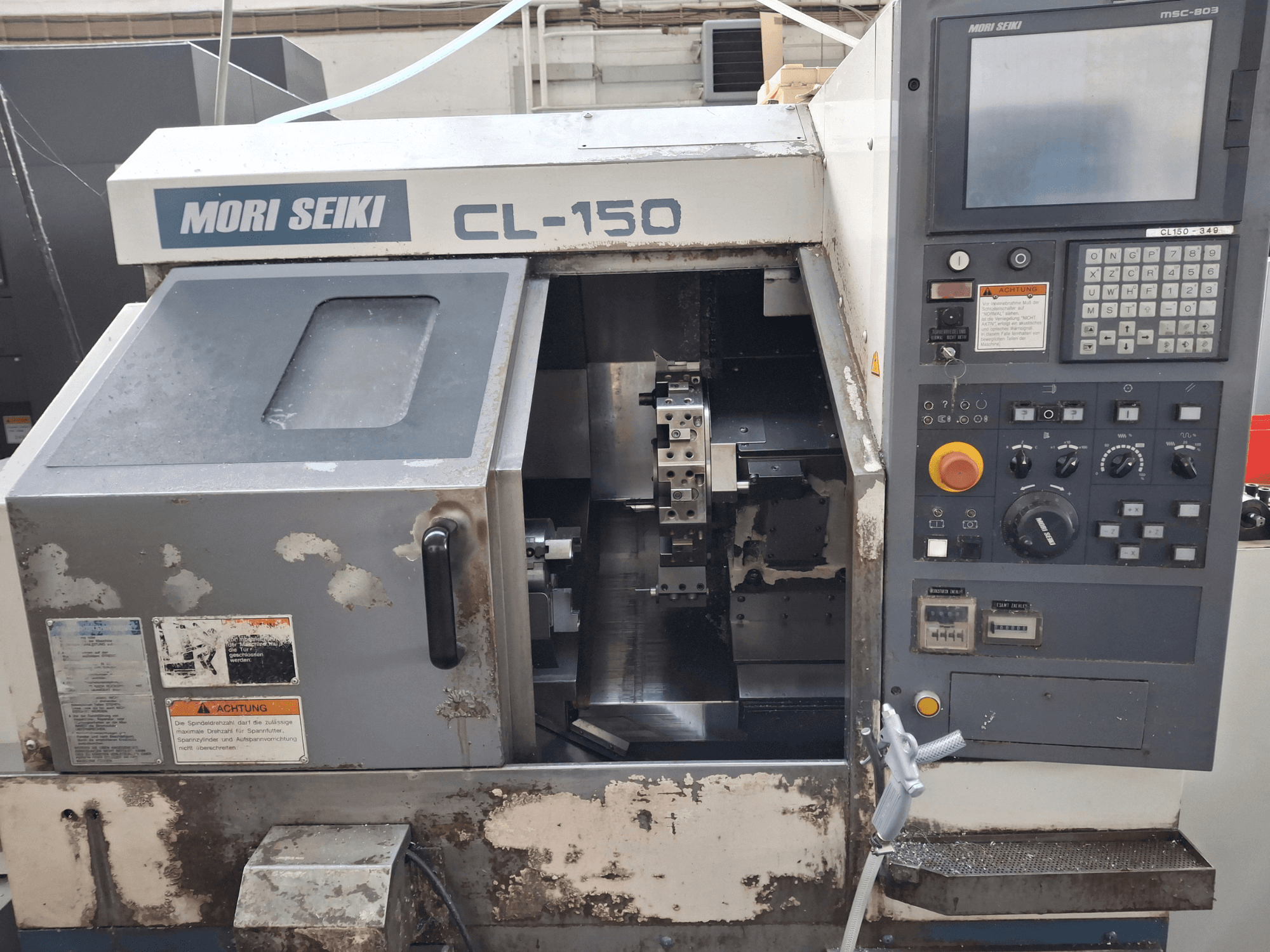

MORI SEIKI - CL 150DE-TUR-MOR-1998-00001

Uszkodzona jednostka sterująca: Co najmniej utrata danych lub uszkodzona płytka drukowana (niezweryfikowana diagnoza)

• Swing Over Bed: 515 mm

• Maksymalna średnica toczenia: 400 mm

• Standardowa średnica toczenia: 176 mm

• Standardowa długość toczenia: 150 mm

• Maksymalna długość toczenia: 303 mm

• Wysokość środka wrzeciona: 950 mm

• Nos wrzeciona: A2-5

• Otwór wrzeciona: 43 mm

• Średnica wewnętrzna łożyska wrzeciona: 80 mm

• Standardowa średnica uchwytu: 169 mm

• Rozmiar narzędzia dla narzędzi zewnętrznych i czołowych: 20 x 20 mm

• Liczba głowic rewolwerowych: 1

• Liczba stacji rewolwerowych: 12

• Czas indeksowania rewolweru: 0,7 s

• Siła mocowania głowicy rewolwerowej: 2300 Nm

• Średnica sprzęgła indeksu: 180 mm

• Automatyczna logika wyboru narzędzia: Tak

• Moc silnika osi X: 1,5 kW

• Moc silnika osi Z: 2,0 kW

• Ręczna prędkość posuwu: 0 - 1260 mm/min

• Programowalna prędkość posuwu: 0,001 - 500 mm/obr.

• Szybki przesuw osi X: 30 m/min

• Szybki przesuw osi Z: 30 m/min

• Rozdzielczość pozycjonowania: 0,001 mm

• Pojemność zbiornika chłodziwa: 123 l

• Wydajność pompy chłodziwa: 13 l/min

• Smarowanie: Automatyczne centralne smarowanie

• Zasilanie: 380 V / 3 fazy / 50 Hz

• Napięcie sterowania: 200 V AC / 24 V DC

• Podłączone obciążenie: 20 kVA

• Moc znamionowa: 23 kVA

• Prąd pełnego obciążenia: 67 A

• Prąd znamionowy silnika wrzeciona: 74 A

• Zdolność przerywania: 5 kA

• Częstotliwość: 50 Hz

• Napięcie: AC 200 V

• Faza: 3
