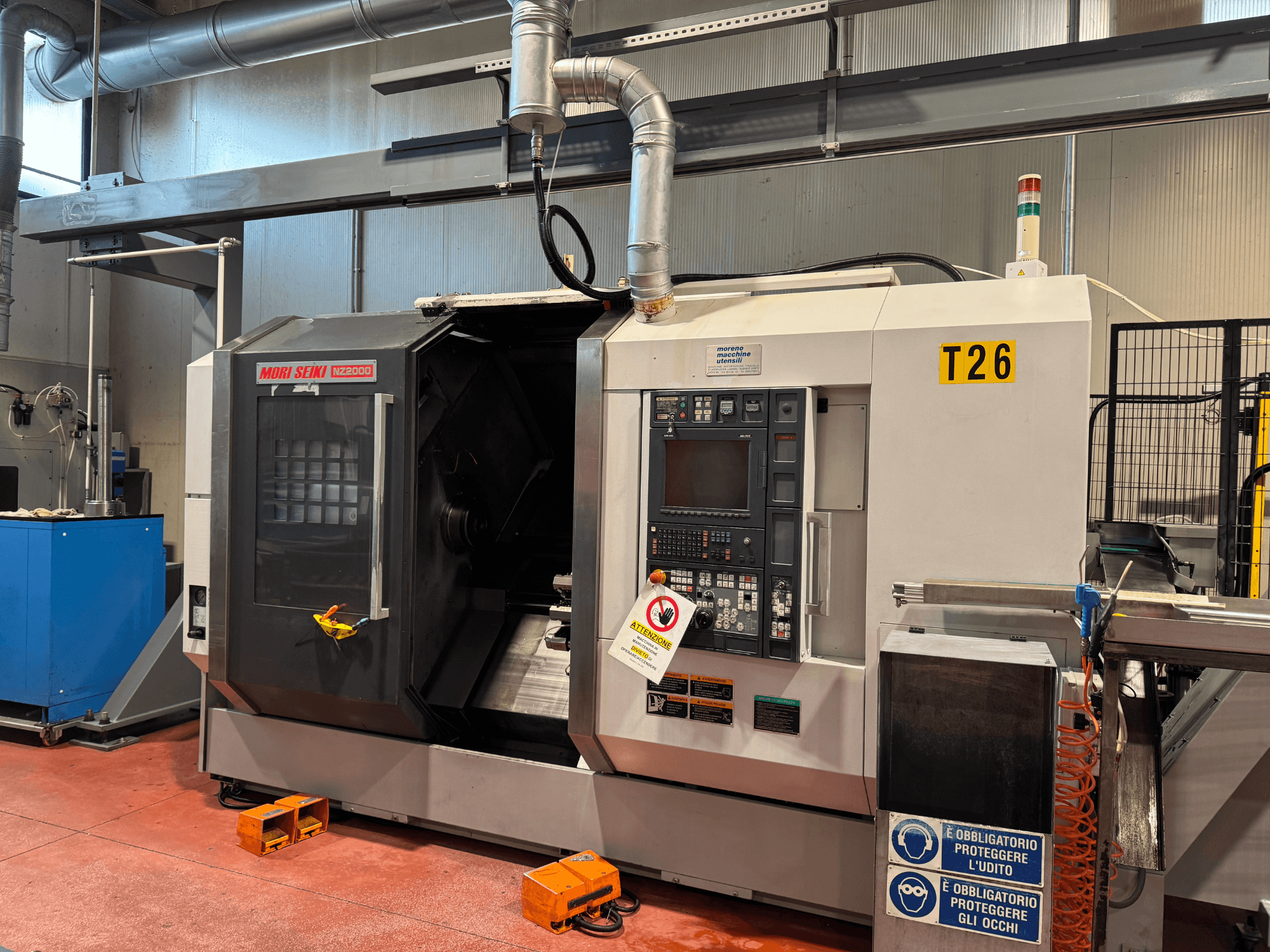

MORI SEIKI - NZ-2000/T2/Y2 IT-TUR-MOR-2008-00001

• Sterowanie/NC

  • Jednostka sterująca: MORI SEIKI MSX-701

  • System NC: FANUC FS-31iA (MAPPS 3); wersja MAPPS: 3

  • Oprogramowanie/funkcje: Monitor obciążenia; Zarządzanie żywotnością narzędzia; Liczba zapisanych programów: 250; Pamięć użytkownika: 50 MB; Pary offsetów narzędzi: 99; Niestandardowe zmienne makro: 600

  • Języki: Ekrany NC i MAPPS w języku włoskim

• Elektryka/przeznaczenie

  • Napięcie: 380-480 V; Częstotliwość: 50 Hz; Miejsce docelowe: Europa

• Konfiguracja maszyny

  • Długość łoża: 800 mm

  • Oś C na obu wrzecionach

  • 2 wieżyczki z osiami X-Y-Z

  • Obie wieże pierwotnie wyposażone w narzędzia pod napięciem

  • Oprzyrządowanie pod napięciem w dolnej głowicy obecnie NIE działa (funkcje toczenia OK)

  • Nadaje się do złożonego wieloprocesowego toczenia i frezowania

• Wrzeciona

  • Wrzeciono główne (wrzeciono 1)

    • Średnica otworu przelotowego: 73 mm

    • Typ uchwytu: Uchwyt drążony 8"; Otwór przelotowy uchwytu: 65 mm; Producent uchwytu: KITAGAWA

    • Oś C: W zestawie; Orientacja wrzeciona: W zestawie (bez blokady); Hamulec osi C: W zestawie

  • Wrzeciono pomocnicze (Wrzeciono 2)

    • Moc: 25/22 kW; Prędkość: 5000 obr.

    • Średnica otworu przelotowego: 73 mm

    • Typ uchwytu: Uchwyt drążony 8"; Otwór przelotowy uchwytu: 65 mm; Producent uchwytu: KITAGAWA

    • Oś C: W zestawie; Orientacja wrzeciona: W zestawie (bez blokady); Hamulec osi C: W zestawie

• Przesuwy osi

  • B: 810 mm

  • Maks. odległość między noskami wrzeciona: 1 130 mm

• Wieżyczki

  • Głowica rewolwerowa 1: Osie X-Y-Z; 16 stacji; Funkcja frezowania w zestawie; Prędkość obrotowa narzędzia: 6000 obr: Za pomocą śrub

  • Głowica rewolwerowa 2: Osie X-Y-Z; 16 stacji; Funkcja frezowania obecna, ale NIE działa; Prędkość obrotowa narzędzia: 6000 obr/min; Mocowanie narzędzia: Śruby

  • Maksymalne długości narzędzia do tyłu: 155 mm (górna głowica rewolwerowa), 100 mm (dolna głowica rewolwerowa)

• Wstępne ustawienie narzędzia

  • Wstępne ustawianie narzędzia we wrzecionie 1: Ręczny (odłączany)

  • Wrzeciono 2 w maszynie do ustawiania narzędzi: Ręczny (odłączany)

• Chłodziwo/układ (zintegrowany z maszyną)

  • Wysokociśnieniowy układ chłodzenia: 635 W / 1040 W

  • Typ chłodziwa: Rozpuszczalne w wodzie

  • Nadmuch powietrza przez wrzeciono: W zestawie

  • Kierunek usuwania wiórów: W prawo

• Interfejsy

  • Interfejs podajnika prętów: W zestawie (specyfikacja podajnika wielotaktowego; LNS)

  • Interfejs robota: W zestawie

• Języki/dokumentacja

  • Podręczniki: Włoski

  • Dokumentacja: Instrukcja instalacji, obsługi, konserwacji; Deklaracja zgodności; Certyfikat CE

• Ważna uwaga

  • Uszkodzona funkcja oprzyrządowania zmotoryzowanego dolnej głowicy w obu maszynach. Wieża T2 jest obecnie używana tylko do operacji toczenia.

Dodatkowe wyposażenie

• Automatyzacja/obsługa

  • Portal załadowczy RR Robotica (w zestawie)

  • Ładowanie palet (w zestawie)

  • Ładowarka robocza (po stronie wrzeciona 2)

  • Wyrzutnik detali

  • Przenośnik rozładowujący

  • Odbiornik części

  • Niestandardowy właz górnych drzwi do załadunku/rozładunku portalowego (nieoryginalny)

• Urządzenia peryferyjne do wiórów/chłodziwa

  • Przenośnik wleczony wiórów

  • Zbiornik chłodziwa z pompami myjącymi

  • Dodatkowa nieoryginalna pompa wysokociśnieniowa 20 barów

• Uchwyty robocze i oprzyrządowanie

  • W zestawie uchwyty wrzeciona głównego i podrzędnego (KITAGAWA 8" drążone)

  • Stałe uchwyty narzędziowe: łącznie 8 (4 górne + 4 dolne)

  • Napędzane uchwyty narzędziowe: 2 osiowe, 2 promieniowe

• Elektryczne/inne

  • Zewnętrzny transformator maszyny

  • Wieża sygnalizacyjna: 3-poziomowa (czerwona / mlecznobiała / zielona)

  • Przełącznik nożny podwójnego uchwytu
