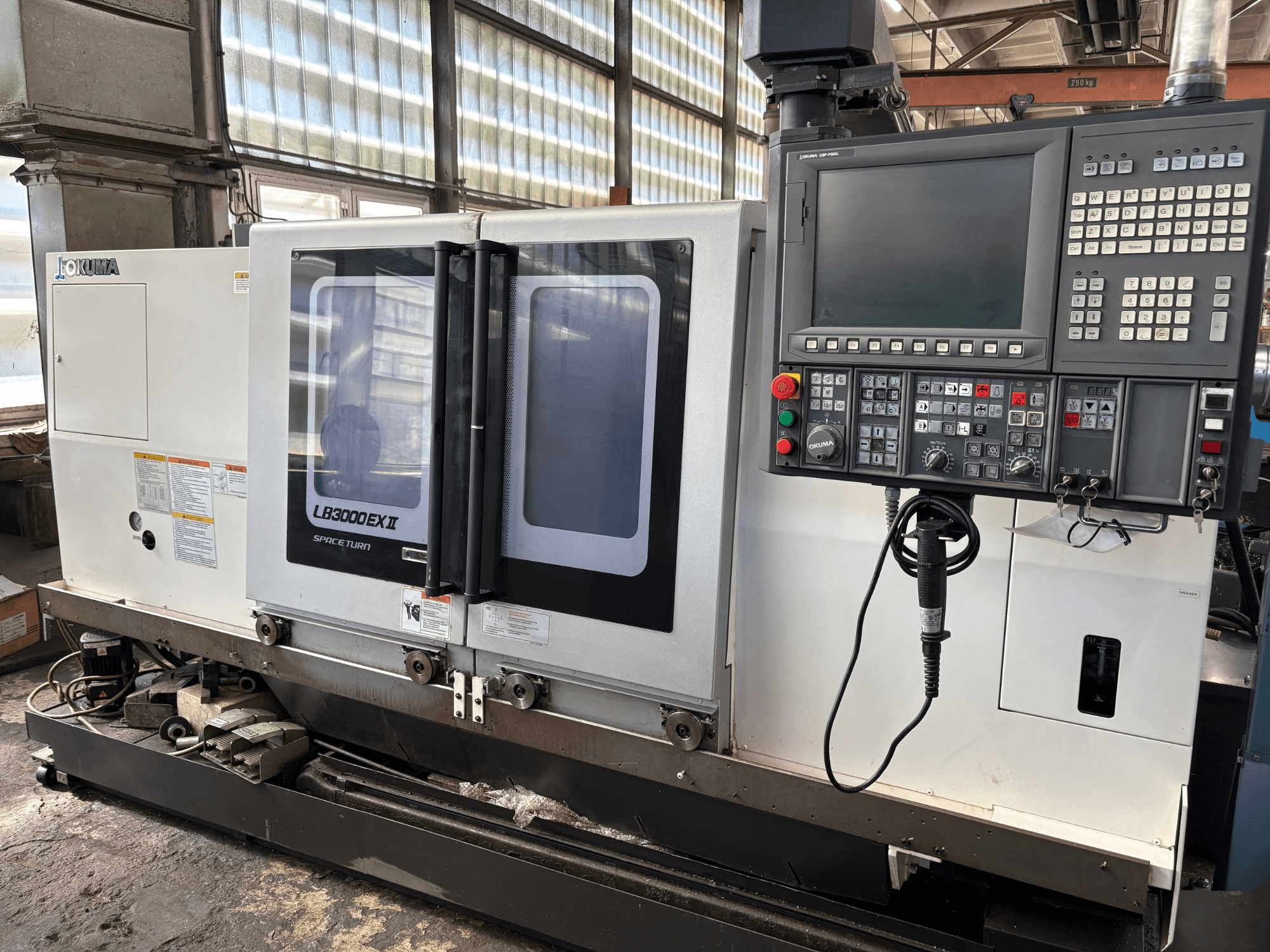

Okuma - LB3000EXII HU-TUR-OKU-2014-00002

Wymiary

• Zasięg nad stołem: 580 mm

• Prześwit nad suwakiem wzdłużnym: 470 mm

• Odległość między osiami wrzecion: 1 020 mm

• Maksymalna średnica toczenia: 340 mm

• Maksymalna długość toczenia: 1 000 mm

• Maksymalna masa obrabianego przedmiotu między osiami: 250 kg

Wrzeciono główne

• Średnica wrzeciona: 120 mm

• Końcówka wrzeciona: JIS A2-6 (opcjonalnie JIS A2-8)

• Otwór wrzeciona: 80 mm

Osie

• Prędkość posuwu w osi Z: 30 000 mm/min

• Prędkość szybkiego przesuwu w osi X: 25 000 mm/min

• Zakres posuwu X/Z: 0,001–1 000 mm/obr.

Głowica rewolwerowa

• Typ: V12

• Stanowiska narzędziowe: 12

• Przeznaczona do narzędzi toczących lub napędzanych (narzędzia typu L lub M)

• Wymiary zewnętrzne narzędzia: 25 × 25 mm

• Wewnętrzny wymiar narzędzia: Ø40 mm

Narzędzia napędzane / oś C

• Prędkość narzędzia napędzanego: 45–6 000 obr./min

• Zakres osi C: 360°

• Krok indeksowania osi C: 0,001°

• Prędkość szybkiego przesuwu osi C: 200 obr./min

Konik

• Stożek: MT nr 5

• Skok: 1 015 mm

• Silnik: 2,9 kW

Układ elektryczny / pomocniczy

• Pompa agregatu hydraulicznego: 2,2 kW

• Pompa smarowa: 0,018 kW

• Pompa chłodziwa: 0,25 kW (boczne odprowadzanie wiórów) / 0,8 kW (tylne odprowadzanie wiórów)

• Napięcie zasilania (ręczne): 200 V

• Napięcia transformatora: 220 / 240 / 380 / 415 / 440 / 480 V

• Częstotliwość: 50/60 Hz

• Stopień ochrony szafy elektrycznej: IEC IP54
