OMC - PPC/eIT-OTH-OMC-2015-00001

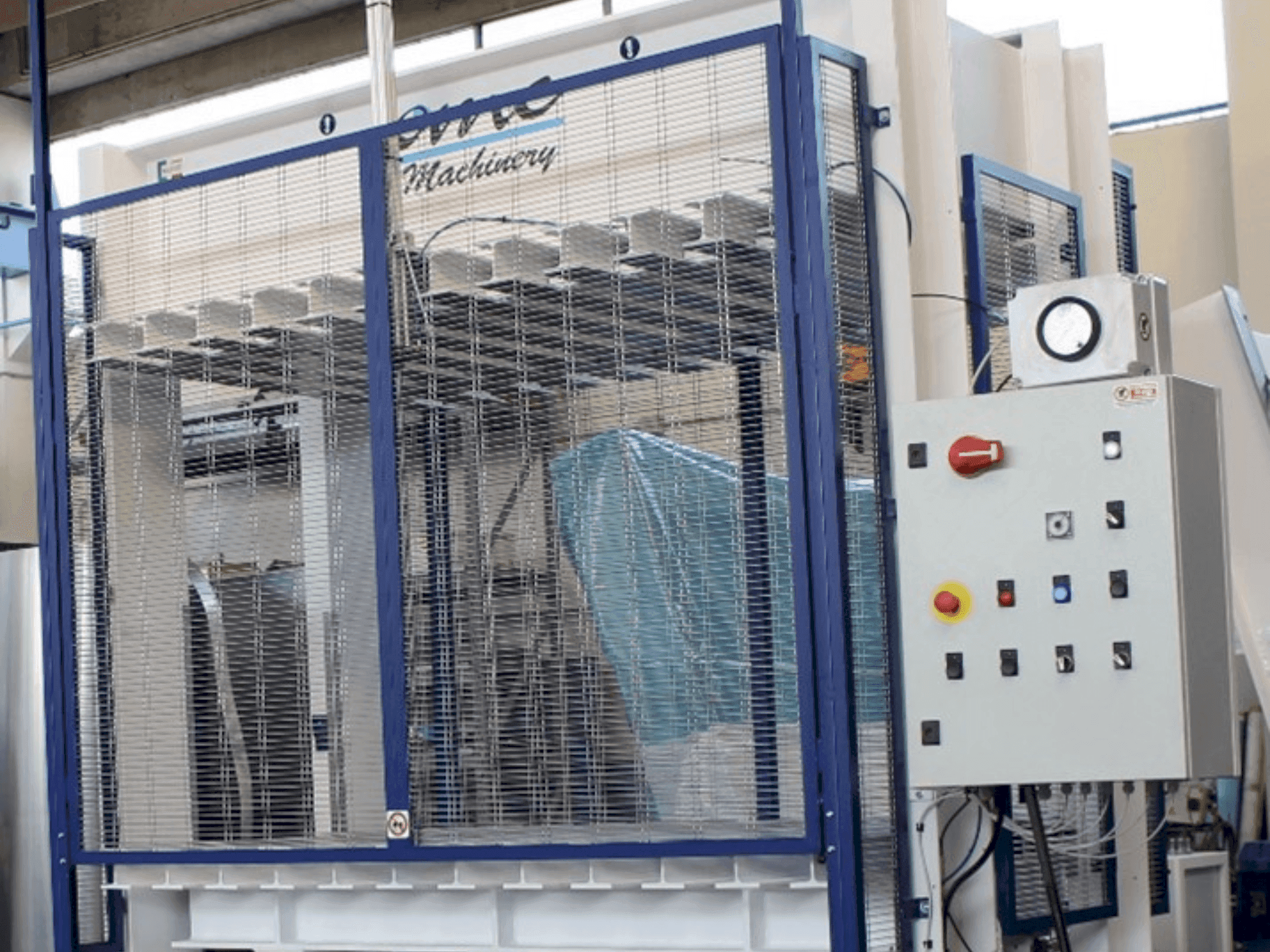

Prasa krawędziowa model PPC/e 120 ton 2000x1400 mm Przystosowana do technologii wysokiej częstotliwości PARAMETRY TECHNICZNE Wymiary stołów 2000x1400 mm Stoły Przystosowane do technologii wysokiej częstotliwości Podpory do matryc W zestawie dla 2 komór (matryce nie wchodzą w skład zestawu) Cylindry tłoczące 6 cylindrów Ø 85 mm Skok 650 mm Rozwarcie 1200 mm Rodzaj skoku Płyta napędowa: dolna (od dołu do góry) Całkowita siła nacisku 120 ton Ciśnienie właściwe 4,28 kg/cm² Panel sterowania Standardowy panel; panel elektryczny z podwójnym przyciskiem i regulowanym manometrem z funkcją przywracania ciśnienia. Otwieranie Automatyczne z zegarem Zasilanie 400 V, 50 Hz, 3 fazy Urządzenia zabezpieczające - Przycisk awaryjny - Sterowanie dwuręczne - Ręczne zabezpieczenie przed zamknięciem gilotyny z przodu - Metalowe siatki ochronne po bokach - Folia aluminiowa podłączona do generatora Normy Normy CE Konstrukcja prasy Konstrukcja prasy wykonana jest z belek S275JR, zmontowanych i zespawanych ze sobą. Konstrukcja zarówno płyty stałej, jak i ruchomej wykonana jest z belek S275JR, zmontowanych i zespawanych ze sobą. Prasa wyposażona jest w system prowadnic zębatkowych, zapewniający idealnie równoległy ruch podczas zamykania/otwierania płyt. Układ hydrauliczny • układ hydrauliczny składa się z dwustopniowego zespołu z pompą zanurzeniową, która zmniejsza hałas i smaruje części obrotowe. • pompa szybkiego zamykania/otwierania (duża wydajność – niskie ciśnienie), pompa tłocząca (mała wydajność – wysokie ciśnienie). • silnik elektryczny • agregat hydrauliczny jest wyposażony w następujące zawory sterujące i zabezpieczające, zamontowane na zbiorniku: - zawór maksymalnego ciśnienia, zapobiegający zbyt wysokiemu ciśnieniu w układzie hydraulicznym w przypadku awarii sterowania elektrycznego lub elektronicznego - zawór utrzymujący ciśnienie (zawór retencyjny) - zawór niskiego ciśnienia spustowego (zawór wstępnego spustu). Zapobiega on niebezpiecznym uderzeniom siłownika wewnątrz układu - elektromagnes sterujący spustem oleju Panel sterowania i instalacja elektryczna Główna tablica sterownicza wyposażona jest w przełączniki do regulacji parametrów prasowania: - manometry do regulacji ciśnienia roboczego z automatycznym systemem przywracania ciśnienia - główny wyłącznik włączająco-wyłączający - timer do automatycznego otwierania z własnym przełącznikiem, umożliwiający automatyczne lub ręczne otwarcie płyty dociskowej po zakończeniu cyklu roboczego. System zabezpieczeń - Ręczne zabezpieczenie przed zamknięciem gilotyny z przodu - Metalowe siatki ochronne po bokach - Folia aluminiowa podłączona do generatora
