ONA - KE500ES-EDM-ONA-2004-00003

Name: ONA KE500
Brand: ONA
SKU: ES-EDM-ONA-2004-00003
Price: 108258 PLN
Availability: InStock

108 258 zł

Cena GINDUMAC

(Ex works)

UZYSKAJ CENĘ OFICJALNĄ

Obejrzyj maszynę na miejscu

złóż kontrofertę

Masz dodatkowe pytania? Skontaktuj się z nami!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Kontakt przez Whatsapp

GINDUMAC
Produkty
Obrabiarki
➤ Używana maszyna ONA KE500 – rok 2004 – elektroerozyjna maszyna drutowa na sprzedaż | gindumac.com

Pokaż w oryginalnym języku

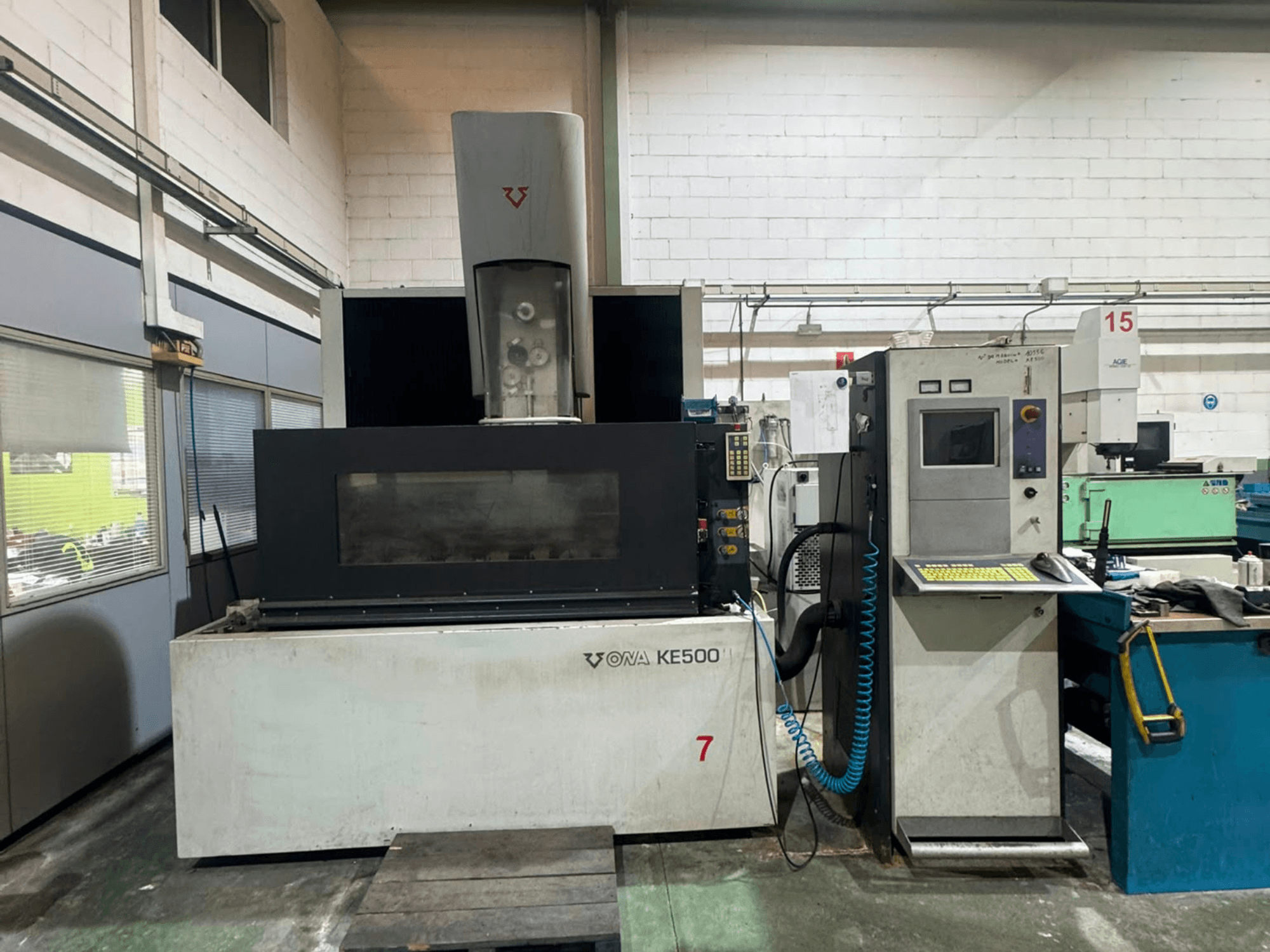

Ta 4-osiowa maszyna do elektroerozji drutowej ONA KE500 została wyprodukowana w 2004 roku. Charakteryzuje się maksymalną nośnością obrabianego elementu wynoszącą 5000 kg oraz skokiem osi Z wynoszącym 400 mm. Maszyna oferuje imponujące wymiary przesuwu w osiach X-Y wynoszące 700 x 500 mm oraz w osiach U-V wynoszące 460 x 460 mm. Jeśli poszukują Państwo wysokiej jakości rozwiązań w zakresie elektroerozji drutowej, prosimy rozważyć zakup maszyny ONA KE500, którą mamy w ofercie. Prosimy o kontakt w celu uzyskania dalszych informacji.

Informacje o maszynie

marka: ONA
rok: 2004
MODEL: KE500
zastosowanie: EDM
Lokalizacja: Hiszpania
rodzaj maszyny: Elektrodrążarka drutowa

Dane techniczne - ONA KE500

Ruch osi

Liczba osi: 4
Przesuw osi X: 1500 mm
Przesuw osi Y: 500 mm
Przesuw osi Z: 400 mm

Dane techniczne

Maks. średnica drutu: 0.35 mm
Min. średnica drutu: 0.1 mm

Informacje dodatkowe

Obsługiwane modele: KE 350, KE 450, KE 500, KE 1000
Przesuw w osiach X–Y:
- KE 350: 550 x 350 mm
- KE 450 i KE 500: 700 x 500 mm
- KE 1000: 1500 x 1000 mm
Zakres ruchu w osi Z:
- KE 350, KE 450, KE 500: 400 mm
- KE 1000: 600 mm
Zakres ruchu w osiach U–V:
- KE 350 i KE 450: 140 x 140 mm
- KE 500: 460 x 460 mm
- KE 1000: 500 x 500 mm
Maksymalne wymiary przedmiotu obrabianego (X x Y x Z):
- KE 350: 1050 x 800 x 400 mm
- KE 450: 1200 x 950 x 400 mm
- KE 500: 1500 x 1200 x 400 mm
- KE 1000: 2300 x 1600 x 600 mm
Maksymalna waga obrabianego elementu:
- KE 350: 3000 kg
- KE 450 i KE 500: 5000 kg
- KE 1000: 10 000 kg
Kąt stożka (Z):
- KE 350 i KE 450: ±9° / 400 mm
- KE 500: ±28° / 400 mm
- KE 1000: ±20° / 600 mm
Maksymalny kąt stożkowatości:
- KE 350 i KE 450: ±30° / 95
- KE 500: ±30° / 375 mm
- KE 1000: ±30° / 400 mm

Typ szpuli drutu: DIN 100, DIN 125, DIN 160, DIN 200, DIN 355
Typ prowadnicy: Wysoce precyzyjna, zamknięta prowadnica diamentowa bez luzu
Rozdzielczość pozycjonowania (X, Y, U, V): 0,001 mm
Minimalny programowalny przyrost: 0,001 mm

*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
