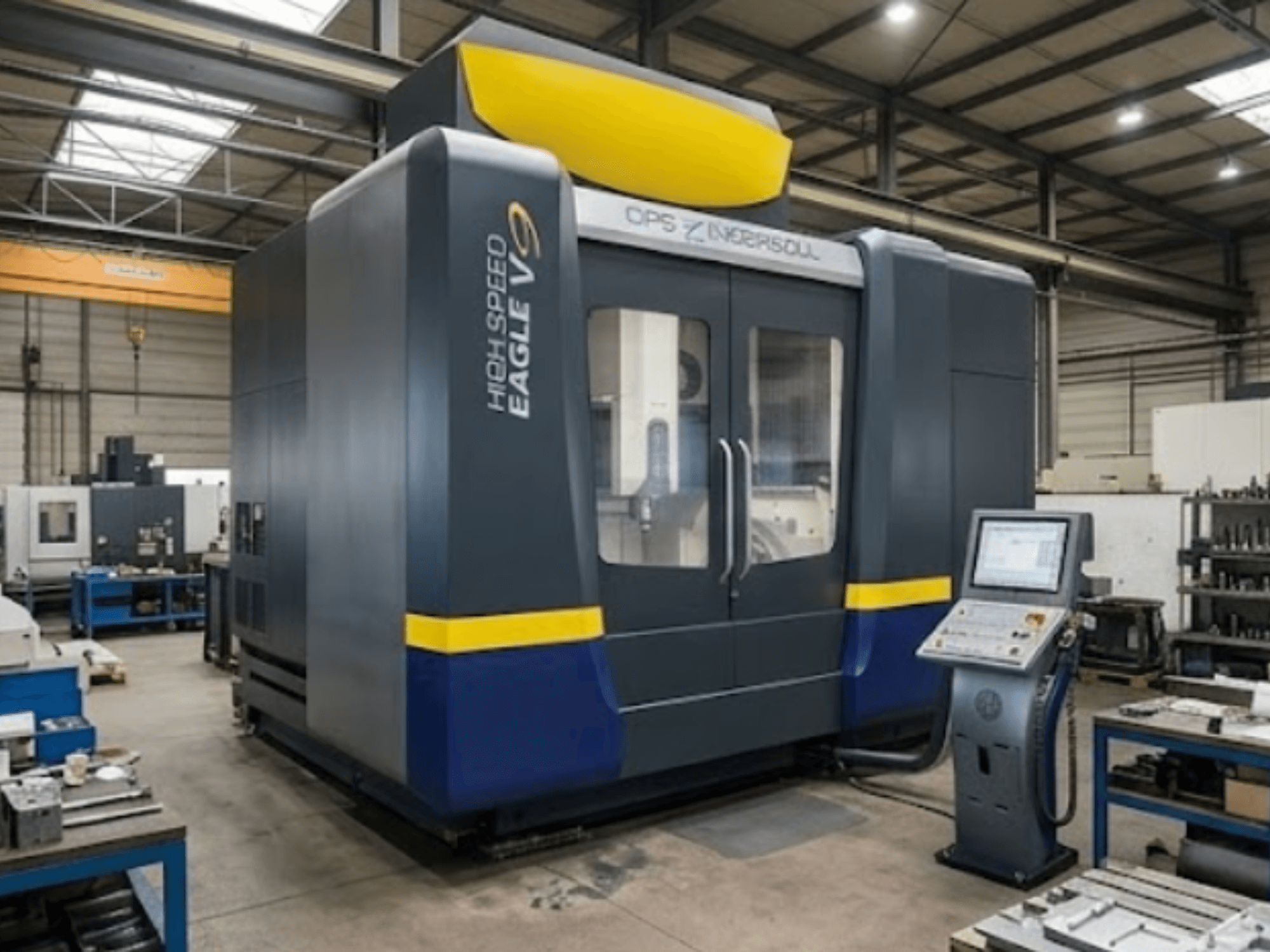

OPS INGERSOLL - Eagle V9DE-MIL-OPS-2014-00001

- Konstrukcja maszyny: podwójny napęd suwnicowy w osiach X i Y, stół z betonu polimerowego tłumiący drgania z 3-punktowym mocowaniem bez fundamentów

- Zakres ruchu w osi X: 800 mm

- Zakres ruchu w osi Y: 600 mm

- Zakres ruchu w osi Z: 500 mm

- Zakres ruchu osi B: 140° / 60°

- Zakres ruchu osi C: 360°

- Prędkość osi B: 25 obr./min

- Prędkość osi C: 100 obr./min

- Maks. prędkość posuwu szybkiego: 45 m/min

- Maksymalne przyspieszenie: 10 m/s²

- Wrzeciono 1 (standardowe): wrzeciono wysokoczęstotliwościowe HSK-A63, moc 35 kW, prędkość obrotowa od 1 do 18 000 obr./min, moment obrotowy 83 Nm

- Zmieniacz narzędzi wrzeciona 1: HSK-A63, 48-pozycyjny

- Wrzeciono 2 (opcja 5): wrzeciono wysokoczęstotliwościowe HSK-E50, moc 17 kW, prędkość obrotowa od 1 do 36 000 obr./min

- Zmieniacz narzędzi wrzeciona 2: HSK-E50, 72-pozycyjny

- System sterowania: HEIDENHAIN iTNC 530 HSCi

- Typ stołu: stół z rowkami teowymi (zastąpiony przez moduł 4. i 5. osi, jeśli opcja jest skonfigurowana)

- Możliwości obróbki detalu na 4. i 5. osi: średnica 500 mm x wysokość 500 mm, maksymalna waga 250 kg

- Pakiet precyzyjny 1: obieg wymiennika ciepła +/- 0,1°C oraz chłodzenie napędu

- Pakiet precyzyjny 2: Kompensacja błędów położenia i geometrii osi X/Y/Z

- Pakiet precyzyjny 3 (opcja 5 osi): ATDC (automatyczna kontrola dryftu temperaturowego), kompensacja 5-osiowa, Heidenhain KinematicsOpt z kulą kalibracyjną

- Pomiar narzędzia: system laserowy Blum do kontroli pęknięć narzędzi oraz kompensacji długości i średnicy narzędzia

- Pomiar obrabianego elementu: sonda dotykowa na podczerwień firmy Renishaw

- Smarowanie: smarowanie minimalną ilością oleju (wrzeciono zewnętrzne), automatyczne smarowanie centralne wrzeciona, napędu i układu prowadnic

- Automatyka / system manipulacyjny (opcja 13): system manipulacyjny IMC5 MultiChange light (rok 2004) zamontowany po prawej stronie, standardowy chwytak RCS, 8-miejscowy magazyn detali

- Magazyn elektrod (opcja 14): Podwójny magazyn elektrod Erowa ITS (154-miejscowy)

- Dodatkowe funkcje:

pojemnik na wióry

automatyczne czyszczenie frezów za pomocą środka czyszczącego w sprayu

koło ręczne HR410
