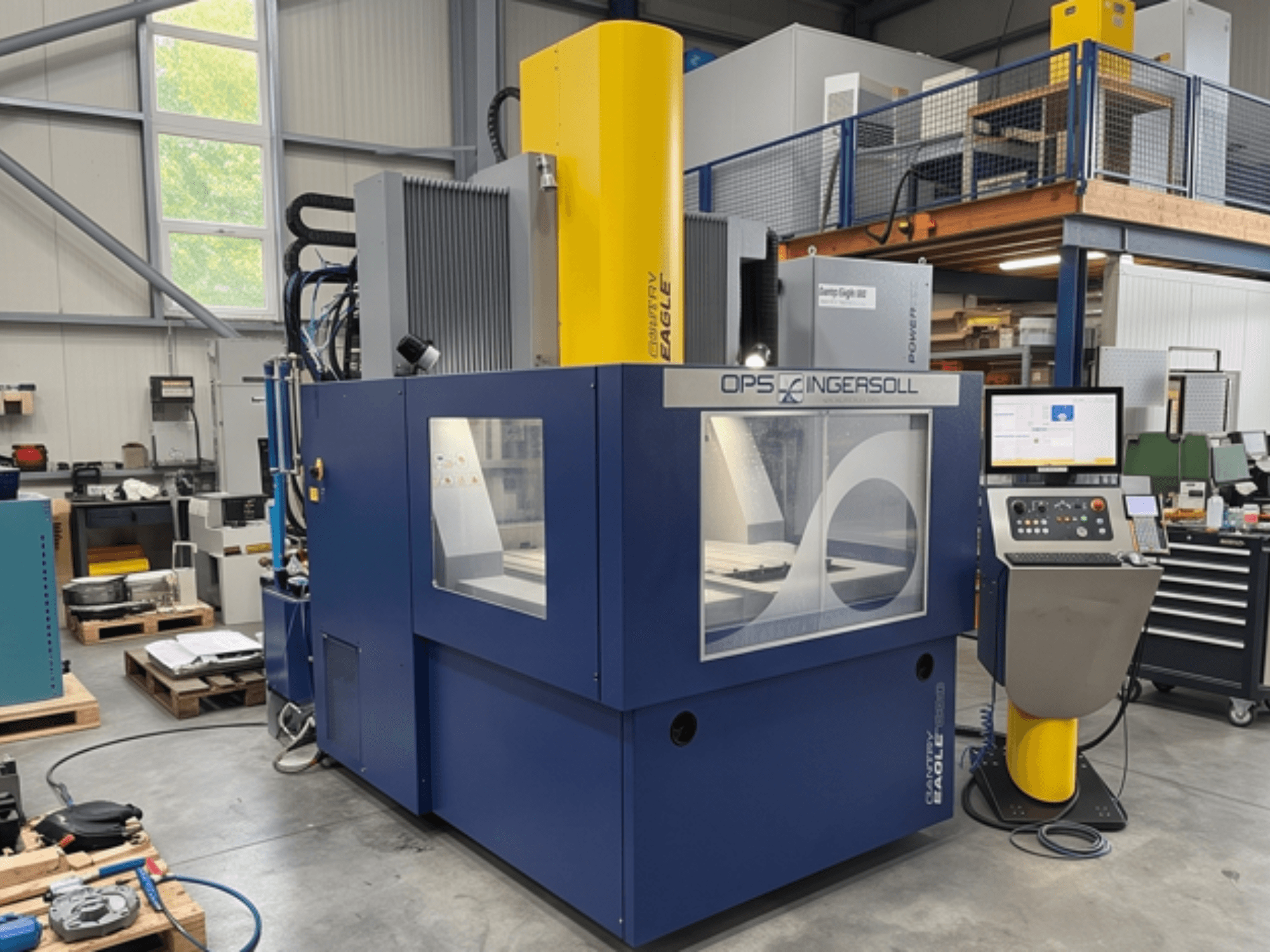

OPS INGERSOLL - Gantry Eagle 1200 PlusDE-EDM-OPS-2014-00001

- Układ sterowania: Eagle Powertec PC/NC Steuerung 3060 (22-calowy ekran dotykowy, oprogramowanie z technologią Multiprog Powertec, szybkie programowanie Powertec 2 Easy Burn, Powertec Handheld, interfejsy Ethernet i USB, zdalna konserwacja za pomocą systemu MultiControl)

- Generator do precyzyjnego wykańczania: Eagle Powertec PT60

- Prędkość osi Z: Eagle Power Jump z prędkością skokową 18 m/min w osi Z

- Zakres ruchu w osiach X / Y / Z: 880 x 1360 x 700 mm

- Odległość stół / uchwyt min./maks.: 440 / 1140 mm

- Wymiary stołu roboczego: 1110 x 1610 mm (powierzchnia mocująca stołu cofnięta o 50 mm w stosunku do standardu)

- Wysokość dielektryczna: 960 mm (opcja: 1000 mm)

- Specjalna teleskopowa komora robocza (szer. x dł. x wys.): 1140 x 1640 x 1040 mm

- Maks. obciążenie głowicy: 300 kg

- Dodatkowa pojemność cieczy dielektrycznej: 2000 l (łącznie 4800 l wraz z dodatkowym zbiornikiem i wężami łączącymi)

- Zmieniacz elektrod: EW30 (30-pozycyjny) / jednostka podstawowa 13-pozycyjna

- Układ pomiarowy: liniowy układ pomiarowy w osiach X i Y (w osi Z już wbudowany)

- System mocowania elektrod: Hirschmann H5000 / Minifix (H8.11.20)

- Funkcja oszczędzania energii: ECOTEC

- Płukanie: programowalne płukanie ciśnieniowe, ręczne przyłącze ssące

- Układ filtrujący: papierowy filtr świecowy o powierzchni 32 m²

- Chłodzenie: sprężarkowa jednostka chłodząca

- Napięcie zasilania: 400 V 3~ / 50 Hz

- Napięcie sterujące: 24 V DC

- Maks. obciążenie bezpiecznika: 32 A

- Pobór mocy: 20 kVA

- Masa całkowita: ok. 12 500 kg (podstawa maszyny: 10 000 kg, suwnica bramowa: 2 500 kg, dodatkowy zbiornik: 1 100 kg)

- Dodatkowe wyposażenie: oś C bez uchwytu, system gaśniczy na CO₂, płyta z rowkami teowymi do montażu dużych elektrod, stopki maszyny, przygotowanie do montażu zewnętrznej dyszy do odciągania mgły erozyjnej, klapa przeciwpożarowa, wykończenie konstrukcyjne w kolorze kobaltowym (RAL 5013), Telegrey (RAL7045) oraz Rape Yellow (RAL1021)
