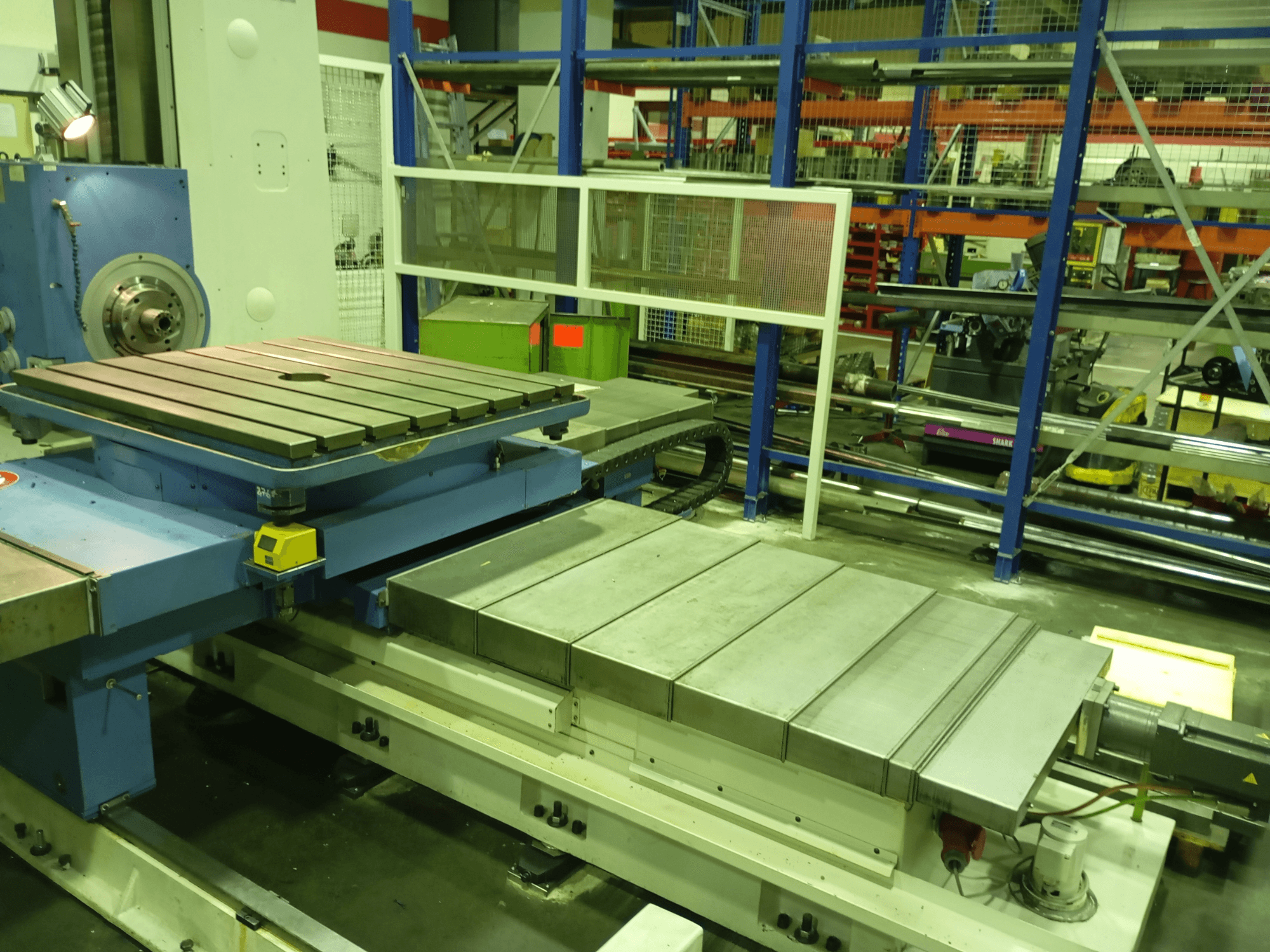

Wytaczarka Union Karl Marx Stadt BFT90/5 MSC, widok z przodu; posiada duży płaski stół, zmotoryzowaną podstawę i metalową konstrukcję.
Wytaczarka Union Karl Marx Stadt BFT90/5 MSC, widok z przodu; posiada duży płaski stół, zmotoryzowaną podstawę i metalową konstrukcję.

Other - BFT 90/5 TNC 320DE-OTH-UNI-2009-00001

552 839 zł
Cena GINDUMAC
(Ex works)
UZYSKAJ CENĘ OFICJALNĄ
Obejrzyj maszynę na miejscu
złóż kontrofertę

Masz dodatkowe pytania? Skontaktuj się z nami!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Kontakt przez Whatsapp
Pokaż w oryginalnym języku

Ta 5-osiowa wytaczarka MSC Chemnitz BFT90/5 została wyprodukowana w 2009 roku. Charakteryzuje się dużym stołem o wymiarach 1000 x 1120 mm i maksymalnym obciążeniem 2,5 t. Maszyna oferuje imponujące prędkości posuwu 4000 mm/min i zakres prędkości wrzeciona od 4 do 1600 obr/min. Jeśli szukasz wysokiej jakości możliwości wytaczania, rozważ maszynę MSC Chemnitz BFT90/5, którą mamy na sprzedaż. Skontaktuj się z nami, aby uzyskać więcej informacji.

Informacje o maszynie

  • marka: Other
  • rok: 2009
  • MODEL: BFT 90/5 TNC 320
  • godziny produkcji: 3093
  • zastosowanie: Inne narzędzia maszynowe
  • Lokalizacja: Niemcy
  • rodzaj maszyny: Wytaczarka (Metal)
  • Marka sterowania: HEIDENHAIN

Dane techniczne - Other BFT 90/5 TNC 320

Układ sterowania

  • Model sterowania: HEIDENHAIN
  • Model sterowania: TNC 320

Wymiary

  • Wysokość maszyny: 3160 mm
  • Długość maszyny: 5800 mm
  • Waga maszyny: 8900 kg
  • Szerokość maszyny: 3400 mm
  • Maks. obciążenie stołu: 2500 kg

Ruch osi

  • Liczba osi: 5
  • Przesuw osi X: 1000 mm
  • Przesuw osi Y: 1000 mm
  • Przesuw osi Z: 1800 mm

Dane techniczne

  • Prędkość obrotowa wrzeciona: 1600 RPM
  • Stożek wrzeciona: SK 40

Informacje dodatkowe

  • Rozmiar stołu: 1000 x 1120 mm

  • Oś B (obrót stołu): 360°

  • Prędkość posuwu (X/Y/Z): 4000 mm/min

  • Średnica wrzeciona: 90 mm

  • Przesuw osi W: 710 mm

  • Wymiary szafy sterowniczej (dł. x szer. x wys.): 2,0 x 0,75 x 2,0 m

  • Zakres temperatur: 15-40 °C

  • Elektryczne: 3-fazowe/50 Hz; napięcie znamionowe 380 V; napięcie sterowania 24 V

  • Podłączone obciążenie: 40 kW

  • Prąd znamionowy bezpiecznika: 100 A

  • Typowy pobór mocy: około 7,5 kW

  • Czas pracy wrzeciona: 3069 h

  • Godziny włączenia zasilania: 10402 h

  • Remont generalny: 2009

Informacje ogólne Modernizacja

Modernizacja obejmuje:

  • System sterowania: TNC 320

  • Nowe napędy we wszystkich osiach

  • Nowy stół

  • Nowy system mocowania

  • Nowe jednostki mediów

  • Nowa jednostka sterowania ręcznego

  • Nowy system chłodzenia

  • Nowa jednostka hydrauliczna

  • 30 liniałów pomiarowych (liniowe systemy pomiarowe)

  • Producent sterowania: SK 40

  • Sterowanie CNC: TNC 320

  • Kompletna modernizacja elektryczna

  • Nowe okablowanie w całej maszynie

  • Integracja systemu CNC (TNC 320)

  • Nowe wejścia i wyjścia (I/O)

  • Nowe czujniki i systemy pomiarowe

  • Zaktualizowane obwody sterowania i obwody bezpieczeństwa

  • Nowoczesny system sterowania CNC

  • Zwiększona dokładność dzięki nowym systemom pomiarowym

  • Wyższa niezawodność

  • Lepsza wydajność dzięki nowym napędom

  • Skrócony czas przestojów dzięki nowym jednostkom pomocniczym

  • Nowa dokumentacja elektryczna

  • Zaktualizowane schematy

  • Obejmuje systemy zasilania, sterowania, interfejsu maszyny, panelu operatora i napędów

Podstawa maszyny pozostaje:
Wytaczarka stołowa MSC Chemnitz
Typ: BFT 90/5 MSC - 5 osi

*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
