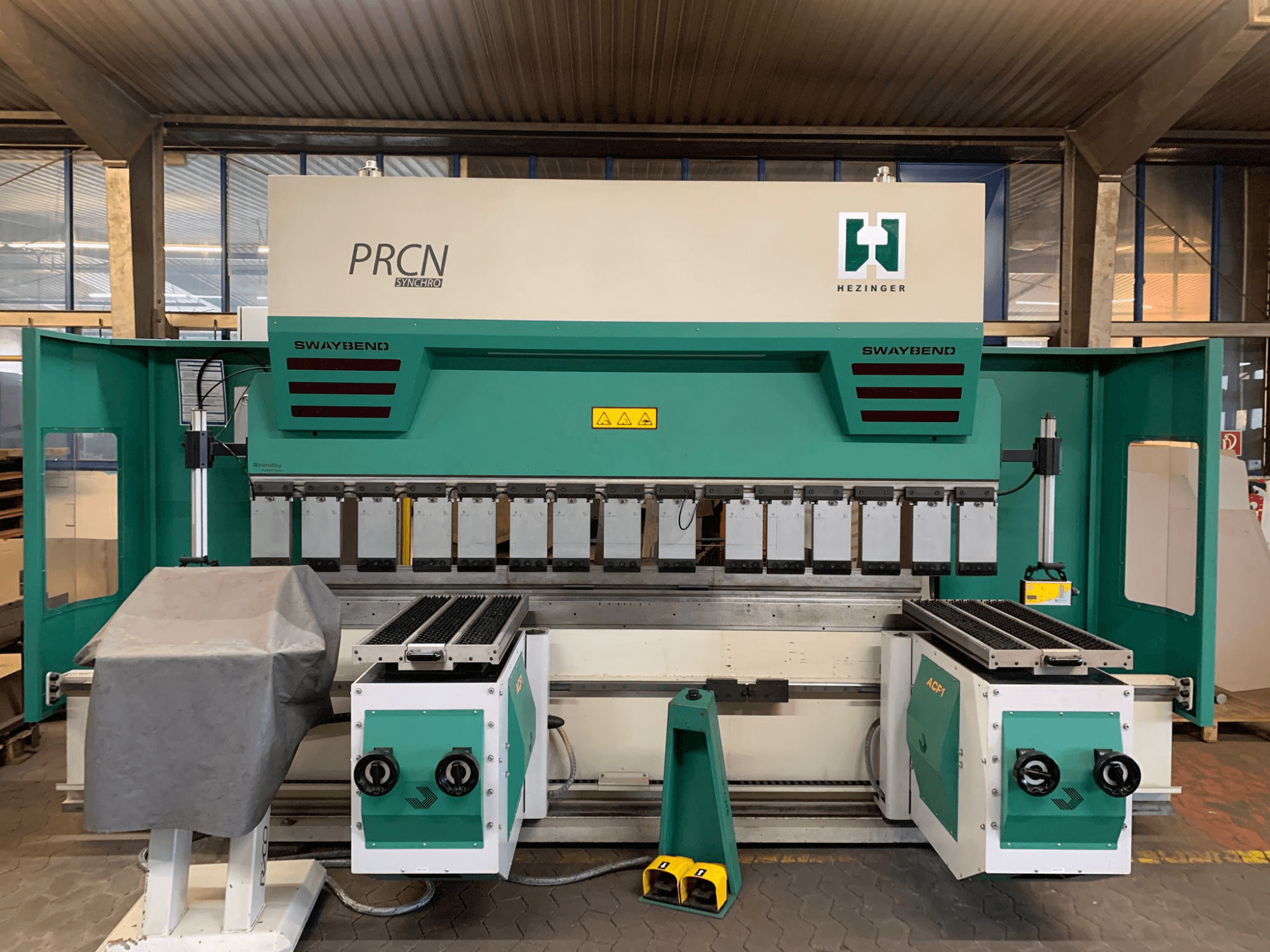

Other - PRCN Synchro 30135DE-BEN-OTH-2013-00001

Odległość między ramami bocznymi: 2600 mm

Moc silnika: 11 kW

Wysokość otworu: 400 mm

Głębokość gardzieli: 400 mm

Prędkość zbliżania: 200 mm/s

Prędkość robocza: 0–10 mm/s

Prędkość powrotu: 150 mm/s

Prędkość osi X: 500 mm/s

Dokładność pozycjonowania osi X: ±0,05 mm

Skok osi R: 150 mm

Prędkość osi R: 170 mm/s

Dokładność pozycjonowania osi R: ±0,20 mm

Powtarzalność osi R: ±0,20 mm

Zakres przesuwu osi Z1–Z2: ok. 2500 mm

Prędkość osi Z1–Z2: 2000 mm/s

Dokładność pozycjonowania osi Z1–Z2: ±0,10 mm

Powtarzalność osi Z1–Z2: ±0,10 mm

System bezpieczeństwa lasera: Fiessler AKAS LC-II F

Układ hydrauliczny: Hoerbiger

Pamięć produktów i narzędzi: 64 MB

Interfejsy: 2 × USB, RS232C, interfejs sieciowy, interfejs PLC

Niezależne pozycjonowanie palców Z1-Z2: Tak

Swobodnie poruszający się prawy palec tylnego ogranicznika: Tak

Zakres ruchu prawego palca: 200 mm

Regulacja względna prawego palca: +100 mm / -100 mm

Pneumatyczne ramiona podtrzymujące blachę z rolkami kulkowymi: Tak

System wspomagania gięcia sterowany numerycznie (CNC): ACF1

Liczba zmotoryzowanych podpór do gięcia: 2

Nośność wspomagania gięcia: ok. 150 kg na jednostkę

Zakres podparcia urządzeń wspomagających gięcie: ok. 900–1500 mm

Szerokość podpory gięcia na ramię: ok. 350 mm

Regulacja wysokości urządzenia wspomagającego gięcie: ±60 mm

Regulacja głębokości urządzenia wspomagającego zginanie: 0–60 mm

Dokładność urządzenia wspomagającego zginanie: ±0,2 mm

Obszar roboczy ramienia podtrzymującego: 500 mm

Maksymalna wysokość skrzynki przy podniesionym systemie narzędziowym: do 240 mm

Mocowanie narzędzia: pneumatyczne mocowanie górne

Liczba godzin pracy: ok. 11 270 h
