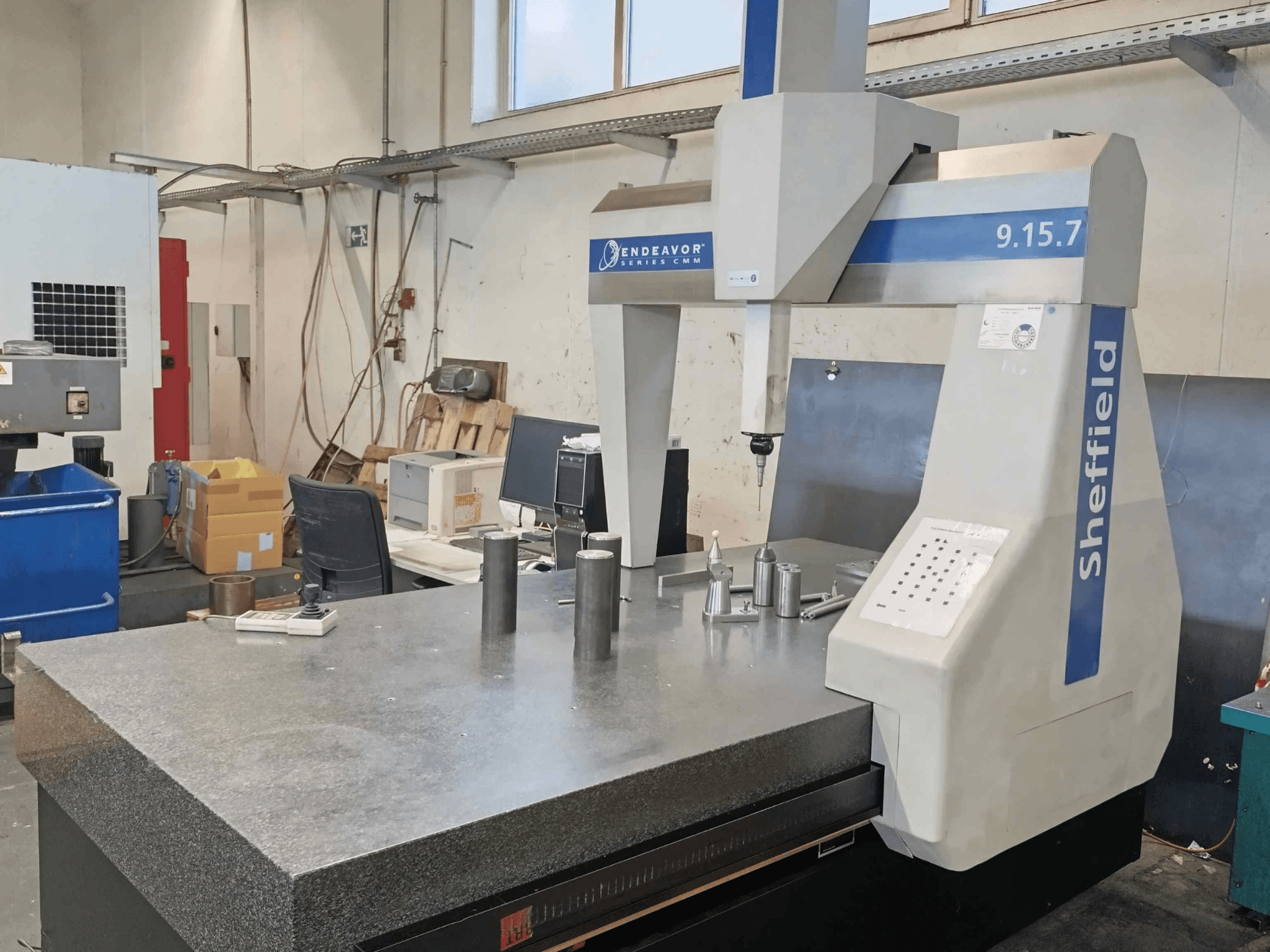

Współrzędnościowa maszyna pomiarowa Sheffield Endeavor 9.15.7 w warsztacie z granitowym stołem i metalowymi elementami.
Współrzędnościowa maszyna pomiarowa Sheffield Endeavor 9.15.7 w warsztacie z granitowym stołem i metalowymi elementami.

Other - SHEFFIELD Endeavor 9.15.7DE-MEA-OTH-2003-00001

72 270 zł
Cena GINDUMAC
(Ex works)
UZYSKAJ CENĘ OFICJALNĄ
Obejrzyj maszynę na miejscu
złóż kontrofertę

Masz dodatkowe pytania? Skontaktuj się z nami!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Kontakt przez Whatsapp
Pokaż w oryginalnym języku

Ten 3-osiowy inny SHEFFIELD Endeavor 9.15.7 został wyprodukowany w 2003 roku. Charakteryzuje się skokiem w osi X wynoszącym 900 mm, skokiem w osi Y wynoszącym 1500 mm i skokiem w osi Z wynoszącym 660 mm. Maszyna jest wyposażona w granitowy stół i bezszczotkowe silniki liniowe w osiach X i Y. Jeśli szukasz wysokiej jakości możliwości pomiarowych, rozważ inną maszynę współrzędnościową SHEFFIELD Endeavor 9.15.7, którą mamy na sprzedaż. Skontaktuj się z nami, aby uzyskać więcej informacji.

Informacje o maszynie

  • marka: Other
  • rok: 2003
  • MODEL: SHEFFIELD Endeavor 9.15.7
  • zastosowanie: Pomiar
  • Lokalizacja: Niemcy
  • rodzaj maszyny: Współrzędnościowa Maszyna Pomiarowa (CMM)

Dane techniczne - Other SHEFFIELD Endeavor 9.15.7

Wymiary

  • Waga maszyny: 3050 kg
  • Maks. obciążenie stołu: 1250 kg

Ruch osi

  • Liczba osi: 3
  • Przesuw osi X: 900 mm
  • Przesuw osi Y: 1500 mm
  • Przesuw osi Z: 660 mm

Informacje dodatkowe

  • Znak CE

  • Maksymalna prędkość 3D: 39 m/min

  • Maksymalne przyspieszenie 3D: 1,7 m/s²

  • Napięcie: 240 V

  • Standard dokładności: DIN EN ISO 10360-2

  • Określona dokładność Zakres temperatur: 15°C - 25°C

  • Wolumetryczny błąd pomiaru długości (MPEE): 2,8 + L/263 µm

  • Wolumetryczny błąd pomiaru (MPEP): 3,0 µm

  • Maksymalny godzinowy gradient temperatury: 2°C/h

  • Maksymalny dzienny gradient temperatury: 5°C/24h

  • Maksymalny przestrzenny gradient temperatury: 1°C/m

  • Dopuszczalne wahania temperatury otoczenia: ±5°C

  • Tabela granitu

  • Wkładki gwintowane: ISO M8 x 1,25

  • Osie z łożyskami powietrznymi

  • Bezszczotkowe silniki liniowe na osiach X i Y

  • Skale liniowe Renishaw o wysokiej rozdzielczości

  • Kompensacja błędów geometrycznych

  • Automatyczna objętościowa kompensacja temperatury

  • Głowica pomiarowa: Renishaw PH10MQ

  • Masa głowicy sondy: 645 g

  • Zakres indeksowania osi A: 0° do 105° z przyrostem 7,5°

  • Zakres indeksowania osi B: ±180° z przyrostami co 7,5°

  • Powtarzalność pozycjonowania: 1 µm

  • Maksymalna długość przedłużenia: 300 mm

  • Mocowanie głowicy sondy: Gwint M10

  • Gwint przyłączeniowy sondy: Gwint M8

  • System sondy: Renishaw TP20

  • Średnica kuli referencyjnej: 19 mm

  • Port równoległy

Sprzedaż BEZ licencji na oprogramowanie

*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
