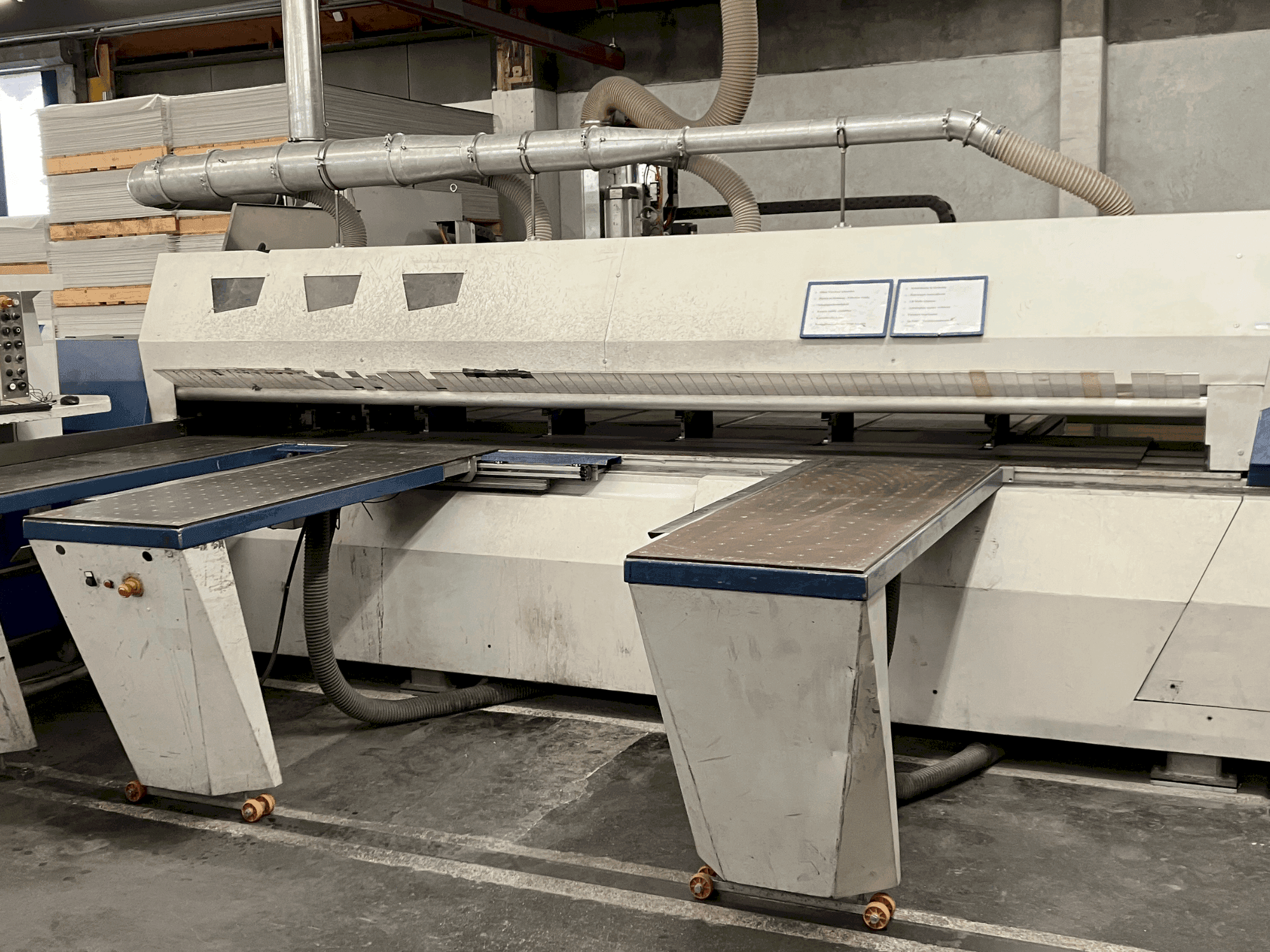

PANHANS - 2006DE-SAW-PAN-2006-00001

Konfiguracja: Maszyna wraz z szafą sterowniczą

Długość cięcia (SL): 4200 mm

Szerokość cięcia (SB): 4200 mm

Maksymalna wysokość cięcia (piła tarczowa pionowo 0°): 72 mm

Maksymalna wysokość cięcia (brzeszczot obrócony o 47°): 40 mm

Dokładność cięcia (brzeszczot pionowy 0°): +/- 0,1 mm

Dokładność cięcia (obrócony brzeszczot): +/- 0,2 mm

Dokładność kątowa (prędkość posuwu < 10 m/min): +/- 1 mm

Dokładność kąta (prędkość posuwu > 10 m/min): +/- 2,5 mm

Prędkość posuwu (wózek piły do przodu/do tyłu): 0-100 m/min

Prędkość posuwu (ogranicznik szerokości do przodu): 25 m/min

Prędkość posuwu (zatrzymanie szerokości do tyłu): 100 mm

Przesuwy osi (minimalny rozmiar płyty): X = 300 mm, Y = 100 mm

Przesuwy osi (maksymalny rozmiar płyty): X = 2800 mm, Y = 750 mm

Prędkość obrotowa głowicy wiercącej: 6840 obr.

Maksymalna średnica wiercenia: 13 mm

Maksymalna długość całkowita: 115 mm

Liczba narzędzi: 1 wrzeciono wiertarskie

Uchwyt narzędziowy: Uchwyt szybkomocujący DM 1-13

Wartości przyłączeniowe

Całkowita wartość przyłączeniowa: 21,0 kVA

Prąd znamionowy: 3x 32 A

Przyłącze pneumatyczne: 8 bar (minimum 6 bar)

Zużycie powietrza: 3 litry/min na zacisk

Poziom ciśnienia akustycznego (Lpa) w pozycji operatora: 86 dB(A)

Poziom mocy akustycznej (LWA): 103 dB(A)
