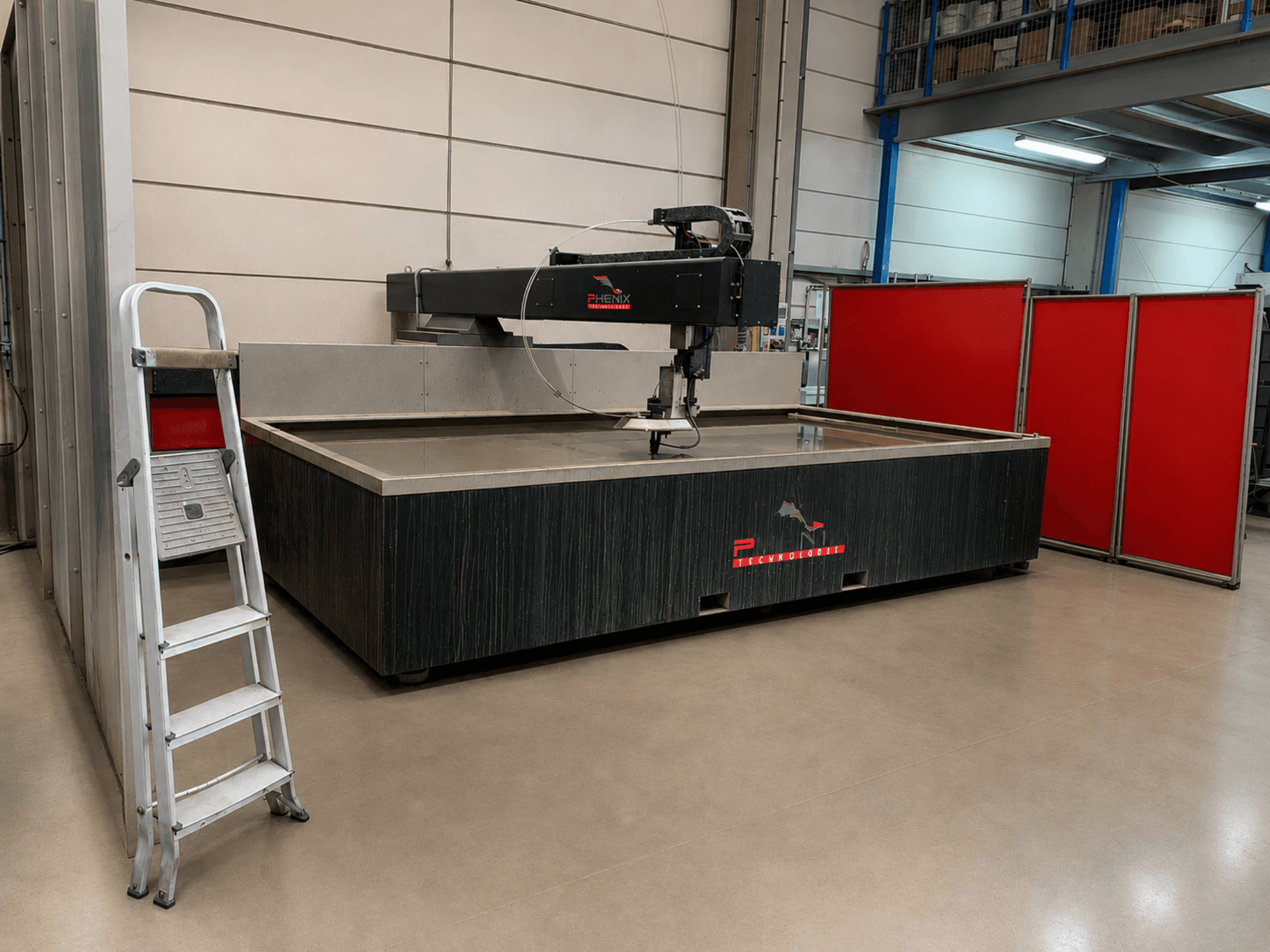

PHENIX - TECHNOLOGIE MD-JET 2040 FR-CUT-PHE-2015-00001

• Obszar roboczy: 3 000 × 1 500 mm

• Proces cięcia: cięcie strumieniem wody czystej oraz strumieniem wody z dodatkiem materiału ściernego

• Odpowiednie materiały: stal, stal nierdzewna, aluminium, stal ocynkowana i inne materiały

• Maksymalna grubość cięcia: do 70 mm (w zależności od materiału)

• Test działania: Możliwy przed demontażem

Maszyna / Układ napędowy

• Konstrukcja wspornikowa (obciążenie z 3 stron)

• Prowadnice liniowe z blokami łożysk kulkowych

• Przekładnia śrubowo-kulowa

• Bezszczotkowe silniki osiowe z enkoderami inkrementalnymi

• Automatyczne smarowanie

• Osłony osi chroniące przed zanieczyszczeniem materiałami ściernymi

• Dokładność pozycjonowania: ±0,1 mm

• Powtarzalność: ±0,05 mm

• Zbiornik na wodę ze stali nierdzewnej z regulowanym przelewem i zaworem do szybkiego opróżniania

• Ocynkowane kratki nośne

• Bariery świetlne bezpieczeństwa i system zatrzymania awaryjnego

Głowica tnąca

• Głowica tnąca AccuStream

• Maksymalne ciśnienie robocze: 4 000 bar (zgodnie z instrukcją obsługi MD JET)

• Zalecana średnica dyszy: 0,10–0,30 mm

• Otwór szafirowy lub diamentowy

• Hydrauliczny zawór włączająco-wyłączający

• Konfiguracje: cięcie czystą wodą lub wodą z dodatkiem materiału ściernego

Pompa wysokociśnieniowa

• Producent/model: Hypertherm HyPrecision 75S

• Moc pompy: 56 kW

• Maksymalne/fabryczne ciśnienie cięcia: 4 137 bar

• Fabryczne ciśnienie przebijania: 1 379 bar

• Maksymalny przepływ wody pod wysokim ciśnieniem: 5,7 l/min przy 50 Hz / 6,1 l/min przy 60 Hz

• Przepływ wody do cięcia na wlocie: 11,4 l/min

• Ciśnienie wody na wlocie do cięcia: 3–8 bar

• Wymiary pompy (dł. × szer. × wys.): 1 930 × 1 016 × 1 422 mm

• Masa robocza/transportowa pompy: 1 497 kg / 1 415 kg

• Zasilanie elektryczne: 400 V / 50 Hz

• Prąd znamionowy / Wyłącznik główny: 103 A / 125 A

• Pojemność zbiornika płynu hydraulicznego: 151 l

• Płyn hydrauliczny: ISO VG 32 lub 46

• Maksymalna temperatura płynu hydraulicznego: 54,4 °C

• Maksymalne ciśnienie hydrauliczne: 217 bar

Wyposażenie dodatkowe

• System ścierny pod ciśnieniem:

  • Pojemność zbiornika materiału ściernego: 200 L

  • Ciśnienie w zbiorniku: 8 bar

  • Wymiary zbiornika: 1 070 × 780 × 1 320 mm (zgodnie z instrukcją obsługi MD JET)

  • Masa własna: 120 kg

  • Automatyczny system podawania materiału ściernego z monitorowaniem niskiego poziomu

  • Pneumatyczny transport materiału ściernego

  • Zintegrowany system dozowania i dystrybucji materiału ściernego

• Opcjonalnie/dostępne: system wykrywania wysokości cięcia w czasie rzeczywistym (zgodnie z opisem, dostępność opcjonalna)
