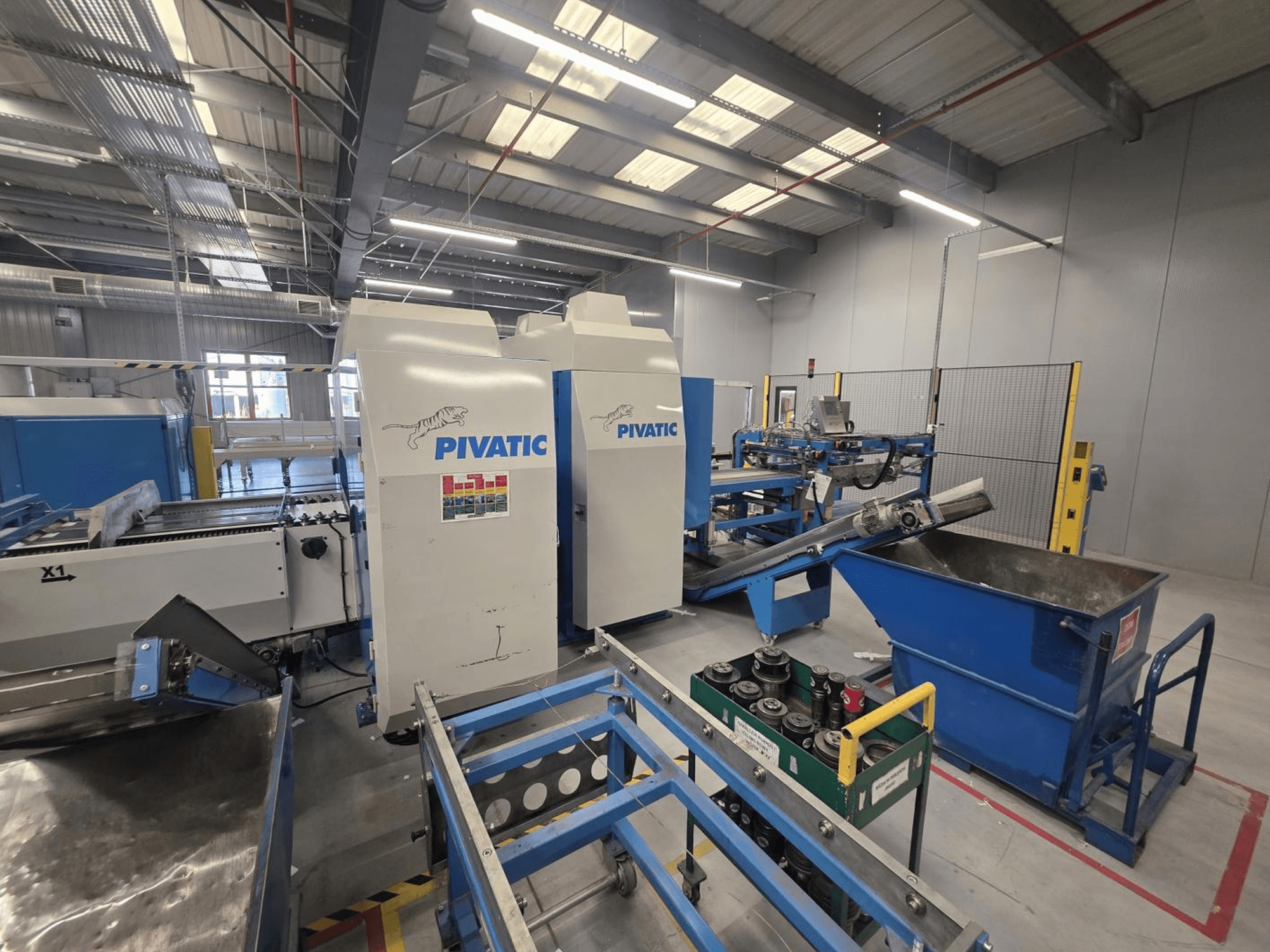

Pivatic - Punching Line PCC80-e TT HTPL-PUN-PIV-2013-00001

• Zastosowanie: Seryjna produkcja płaskich elementów blaszanych (panele, wsporniki, obudowy, elementy szaf elektrycznych itp.) wymagających wykonania otworów, wycięć i nacięć

• Przebieg procesu: Cewka → rozwijanie → prostowanie → pozycjonowanie → wykrawanie TT → wykrawanie HT → cięcie elementów → wyładunek/układanie w stosy

• Dane techniczne:

  • Szerokość blachy: 60–830 mm

  • Grubość blachy: 0,5–2,0 mm (dostępna wersja obsługująca blachy o grubości do 4,0 mm)

  • Maksymalna waga zwoju: 5 000 kg

  • Moc zainstalowana: 20 kW

  • Zasilanie: 3 x 400 V + PE

  • Częstotliwość: 50 Hz

• System wykrawania:

  • TT (Thick Turret): wykrawanie CNC z wykorzystaniem standardowych narzędzi kasetowych do elastycznego wykonywania otworów/wycięć/konturów

  • HT (Hard Tool): Druga sekcja wykrawająca wykorzystująca dedykowane oprzyrządowanie do operacji powtarzalnych

• Wymagania przestrzenne:

  • Zajmowana powierzchnia linii głównej: 17,5 x 5,5 m

  • Dodatkowa przestrzeń na odpady: 1,5 m

  • Dodatkowa przestrzeń dla sekcji HT: 1,55 m

• Stan maszyny: W pełni sprawna i w trakcie produkcji; możliwość przeprowadzenia kontroli i próby

Wyposażenie dodatkowe

• W zestawie:

  • Wózki do pozycjonowania zwojów

  • Odwijarka zwojów

  • Prostownica blach

  • Panel sterowania dla zespołu odwijającego/prostującego oraz wózków do zwojów

  • Główny panel sterowania

  • Przenośnik przechylny do wyboru sposobu wyładunku produktu

  • Moduł transportowo-układający

  • System bezpieczeństwa ze stałymi osłonami i barierami fotoelektrycznymi

  • Szafa sterownicza z agregatem hydraulicznym

  • Wózki na kasety z narzędziami

  • Stacja transportu i przechowywania twardych narzędzi

• Nie wchodzi w skład zestawu:

  • Narzędzia do wykrawania

  • Kasety narzędziowe

  • Na niektórych zdjęciach widoczny jest robot
