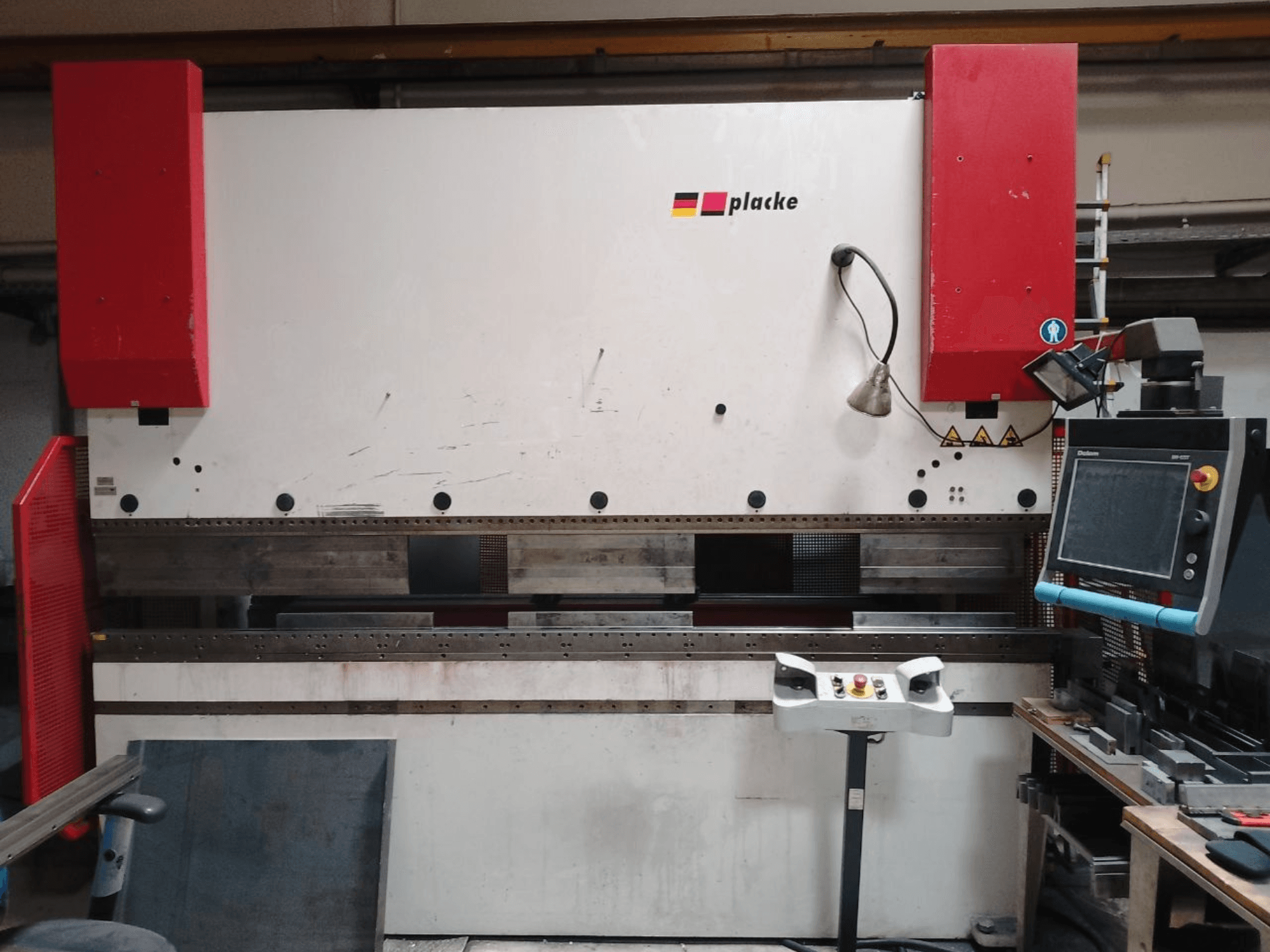

Ta 4-osiowa giętarka PLACKE QPB-4 150/3100 została wyprodukowana w 2001 roku. Charakteryzuje się siłą nacisku wynoszącą 1500 kN i długością gięcia wynoszącą 3100 mm, dzięki czemu nadaje się do różnych zastosowań związanych z gięciem. Maszyna jest wyposażona w mechaniczny system wygładzania oraz kompleksowy zestaw narzędzi i akcesoriów. Jeśli poszukują Państwo wysokiej jakości rozwiązań do gięcia, warto rozważyć zakup oferowanej przez nas prasy krawędziowej PLACKE QPB-4 150/3100. Prosimy o kontakt w celu uzyskania dalszych informacji.
Informacje o maszynie
- marka: PLACKE
- rok: 2001
- MODEL: QPB-4 150/3100
- godziny produkcji: 9584
- zastosowanie: Gięcie
- Lokalizacja: Niemcy
- rodzaj maszyny: Prasa krawędziowa
- Marka sterowania: DELEM
Dane techniczne - PLACKE QPB-4 150/3100
Układ sterowania
- Model sterowania: DELEM
- Model sterowania: DA-69T
Wymiary
- Wysokość maszyny: 2820 mm
- Długość maszyny: 3400 mm
- Waga maszyny: 11000 kg
- Szerokość maszyny: 1700 mm
Ruch osi
- Liczba osi: 4
Dane techniczne
- Długość gięcia: 3100 mm
- Siła nacisku: 1500 Kn
Informacje dodatkowe
- System sterowania / oprogramowanie: sterownik CNC Delem DA-69T (4 osie)
- Liczba godzin pracy: 9 584,1 godziny
- Maksymalne ciśnienie robocze: 300 bar
- Odległość między słupkami: 2 600 mm
- Skok tłoka: 215 mm
- Wysokość montażowa: 525 mm
- Głębokość gardzieli: 300 mm
- Wysokość robocza (bez stołu/narzędzi): 900 mm
- Prędkość posuwu szybkiego: 150 mm/s
- Prędkość robocza: 0–9,8 mm/s
- Prędkość powrotu: 100 mm/s
- Prędkość bezpieczeństwa: < 10 mm/s
- Czas zatrzymania: 0,15 s
- Odległość bezpieczeństwa: 270 mm
- Czas zatrzymania suwaka: 0–9,9 s
- Moc napędu: 11 kW
- Całkowite obciążenie przyłączone: 15 kW
- Napięcie / częstotliwość: 400 V / 50 Hz (3 PEN)
- Napięcie sterujące: 24 V DC
- Prąd znamionowy: 30 A
- Zabezpieczenie bezpiecznikowe: 35 A
- Pojemność zbiornika hydraulicznego: 270 l
- Maks. temperatura robocza oleju: 80 °C
- Filtracja oleju podczas napełniania: < 25 µm
- Poziom hałasu: < 70 dB(A)
- Zakres ruchu osi X: 600 mm (maksymalna prędkość: 400 mm/s, dokładność: +/- 0,02 mm, moment obrotowy silnika: 1,9 Nm)
- Zakres ruchu osi R: 200 mm (maksymalna prędkość: 200 mm/s, dokładność: +/- 0,05 mm, moment obrotowy silnika: 1,9 Nm)
- Zakres regulacji osi Z1-Z2-Z3-Z4: 2400 mm (regulacja ręczna)
- System wygładzania: mechaniczny system wygładzania firmy Wila (0,6 kW, sterowany za pomocą CNC)
- System mocowania narzędzi: Wila Modufix
- Temperatura otoczenia podczas pracy: od +5 °C do +40 °C
- Wilgotność podczas pracy: od 30% do 95% (bez kondensacji)
- Dołączone akcesoria i oprzyrządowanie:
* Panel sterowania nożnego
* Dokumentacja techniczna (1 komplet)
* Ramiona podtrzymujące blachę: 2 x 1 m, 2 x 0,5 m
* Stemple (narzędzia górne): 5 x 515 mm (28°, H200); 2 x 100 mm (28°, H200); 1 x 200 mm (28°, H200); po 1 szt. o średnicach 20 mm, 30 mm, 35 mm, 40 mm (28°, H200); 2x 100 mm (28°, H200 z wycięciem narożnym); 2x 255 mm
* Matryce (narzędzia dolne): 5 szt. po 515 mm (12x30°, R=1, H55); 6x segmentowe (12x30°, R=1, H55) [Całkowita szerokość 3 m]; 4x 515 mm; 1x 475 mm; 8x segmentowe [całkowita szerokość 3 m]; 1x 515 mm (50x80°, R=5, H55); 1x nieokreślone; 1x 200 mm (V=8, 30°, R=1, H55)
* Przedłużki narzędzi: 1 x 1240 mm (H140, L410), 2 x 50 mm (H100), 4 x wykonane na zamówienie (H100)
*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
