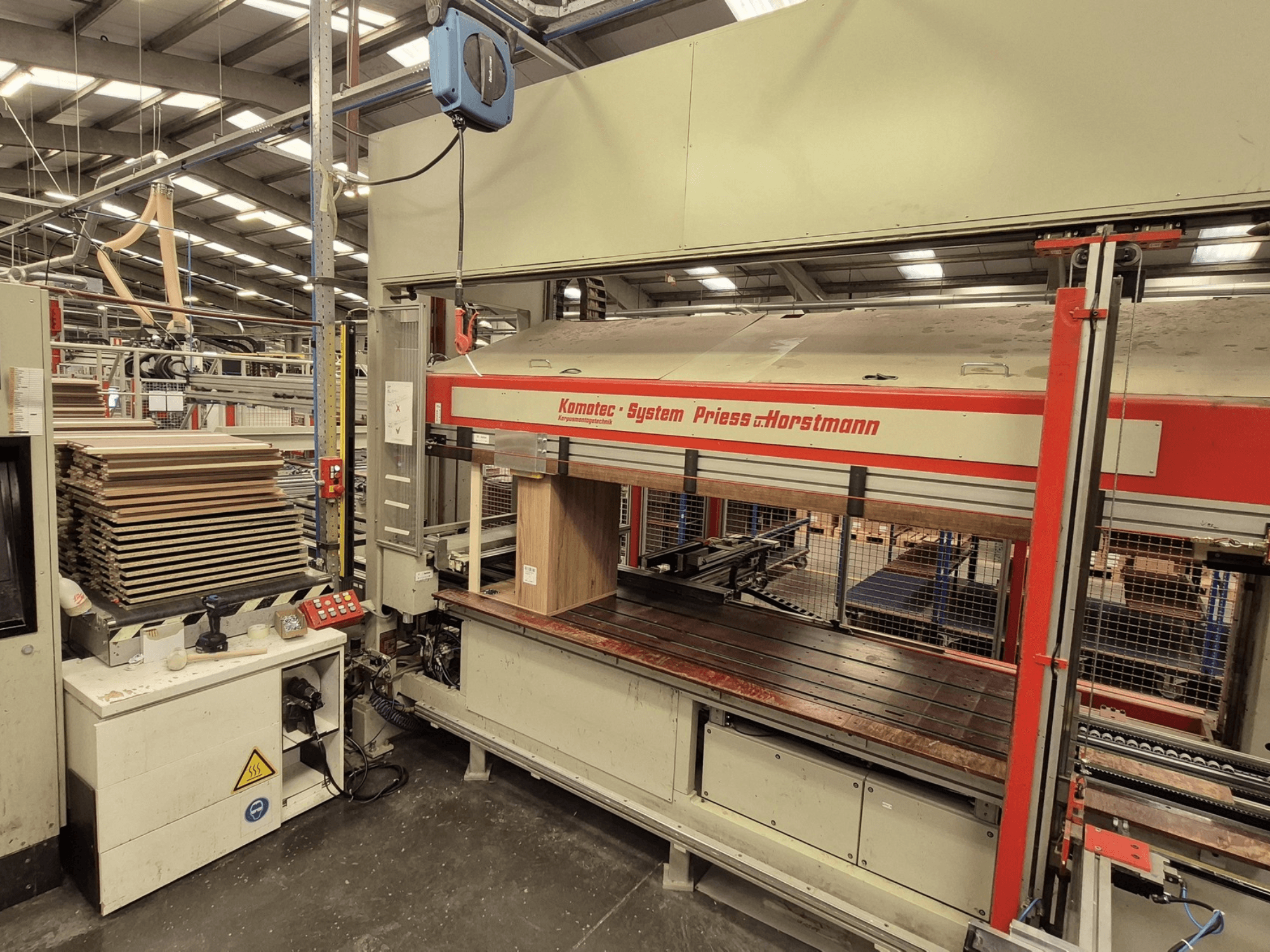

PREISS U HORTSTMANN - KP-5-CNCBE-PRE-PRE-2003-00001

• Wymiary obrabianego przedmiotu

  • Wysokość szafy: 300-2500 mm

  • Szerokość szafy: 300-1200 mm (mniejsze szerokości możliwe ręcznie z wypełniaczami)

  • Głębokość szafy: 160-700 mm

  • Maksymalna grubość boku: 56 mm (łącznie z okuciami)

• Wymagania operacyjne

  • Zasilanie: 400 V ±10%, 50 Hz, 3-fazowe, ok. 10 kW

  • Sprężone powietrze: 6-7 bar, bezolejowe i suche

  • Przestrzeń/ergonomia: Minimalna wysokość pomieszczenia 3700 mm; wysokość robocza 930 mm

• Konfiguracja wizualna (kolory RAL)

  • Maszyna i szafa sterownicza: RAL 7032 Kieselgrau

  • Podpory i osłony bezpieczeństwa: RAL 3000 Feuerrot

  • Silniki i okapy wyciągowe: RAL 9005 Mattschwarz

Wyposażenie dodatkowe

• System buforowy

  • Przenośniki rolkowe (Roba)

    • Roba_11: ~2800 mm długości, 700 mm szerokości użytkowej; napęd z dzielonym pasem okrągłym; dwa silniki 0,55 kW; 60 m/min; 1 stały ogranicznik krańcowy + 1 sterowany ogranicznik środkowy

    • Roba_12: ~2800 mm długości, 700 mm szerokości użytkowej; silnik 0,55 kW; 60 m/min; główne elementy sterujące operatora (Start/Stop, zatrzymanie awaryjne)

    • Rolki: Ø60 mm, powlekane tworzywem sztucznym; skok 128 mm

    • Wysokość robocza: 930 mm (±20 mm)

  • Przenośniki poprzeczne (QF)

    • QF_11 i QF_12: 8 pasów zębatych; silniki 0,55 kW z przetwornicami częstotliwości

    • Prędkość: 40 m/min przy 50 Hz

    • Działanie: Przechylane pneumatycznie (hoch schwenkbar)

    • Całkowita szerokość poprzeczna: ~1720 mm

• Jednostka ZWA-1-CNC

  • Wymiary obrabianego przedmiotu: wysokość szafy 300-2500 mm; szerokość 300-1200 mm; głębokość 160-700 mm

  • Obsługa: Zasilanie elektryczne i sprężonym powietrzem poprzez prasę korpusową

  • Wysokość robocza: 930 mm

  • Przestrzeń: Minimalna wysokość pomieszczenia 3700 mm

  • Konstrukcja: Solidna, odporna na skręcanie rama z precyzyjnymi prowadnicami stołu podnoszącego
