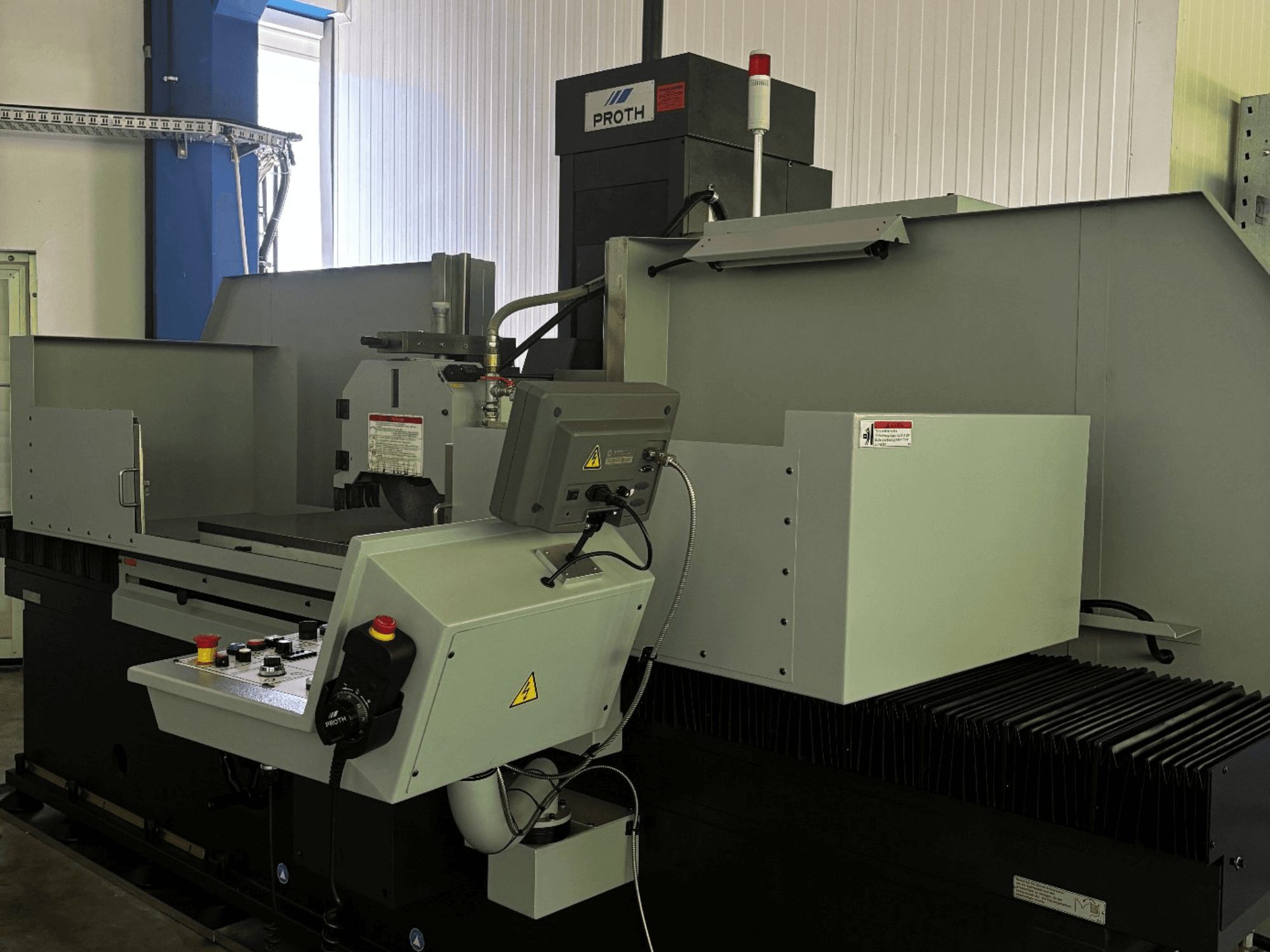

Proth - PSGC-50120AHRAT-GRI-PRO-2021-00001

- Maksymalna odległość od osi wrzeciona do stołu: 700 mm

- Nośność stołu (praca ciągła): 1 200 kg

- Nośność stołu (praca przerywana): 1 880 kg

- Masa płyty elektromagnetycznej: 315 kg

- Wysokość montażowa od stołu do dolnej krawędzi ściernicy: 522 mm

- Hydrauliczny posuw wzdłużny: 1–25 m/min

- Skokowy posuw poprzeczny: 0,1–15 mm/skok

- Płynny posuw poprzeczny: 50–1 500 mm/min

- Przesuw poprzeczny przy obrocie pokrętła ręcznego: 5 mm/obr. (podziałka: 0,02 mm)

- Obrót pokrętła w osi pionowej: 0,25 mm/obr. (podziałka: 0,002 mm)

- Automatyczny posuw pionowy: AD 1

- Prędkość obrotowa wrzeciona: 1 500 obr./min (bezstopniowa regulacja)

- Silnik wrzeciona: 7,5 kW (400 V, 4P, 15 A, 50 Hz)

- Silnik posuwu poprzecznego: 0,37 kW / 0,7 kW (220 V, 6P, 2,1 A, 50 Hz)

- Silnik posuwu szybkiego: 0,75 kW (110 V, 6P, 6,1 A, 50 Hz)

- Silnik pompy hydraulicznej: 3,7 kW

- Transformator Tr1: 825 VA

- Transformator Tr2: 2 000 VA

- Moc napędu (Antriebsleistung): 400 V, 3P, 34,05 A, 50 Hz

- Układ chłodzenia: urządzenie chłodzące z filtrem papierowym i separatorem magnetycznym (pojemność: 100 litrów)

- System odciągania mgły i pyłu: model PSGC-50120AHR, pojemność zbiornika: 100 l, wydajność: 50–60 l/min, silnik: 0,55 kW, 400 V, 1,8 A, 50 Hz, masa: 120 kg

- Cyfrowy odczyt (DRO): 2-osiowy cyfrowy odczyt na osi Y (SINO SDS6-2V, nr seryjny: 7201723C0032, skala: KA-300 1 µm – 670 mm) zamontowany w maju 2022 r.

- Wymiary ściernicy: 400 x 50 x 127 mm / 355 x 50 x 127 mm (W zestawie KINIK 405 x 50 x 127 mm, 32 A, 46 J, 9 V, 33 m/s)

- Liczba osi: 3 osie (ruchy w osiach X, Y, Z z 2-osiowym cyfrowym odczytem położenia (DRO) na osi Y)

- Wyposażenie opcjonalne i funkcje: równoległa obrzynarka (zamontowana na głowicy), obrzynarki stołowe, trzpień wyważający, waga wyważająca, elektryczne pokrętło ręczne, oświetlenie LED, nóżki regulacyjne, łącznie 6 kołnierzy ściernic, kompletny układ hydrauliczny i elektryczny

- Wymiary skoku: 4,1 szer. x 2,7 gł. x 2,96 wys. m)

- Opcjonalne zapasowe ściernice (w tym marek ZISCHE i KINIK) oraz różne kołnierze ściernic w magazynie/na regale magazynowym
