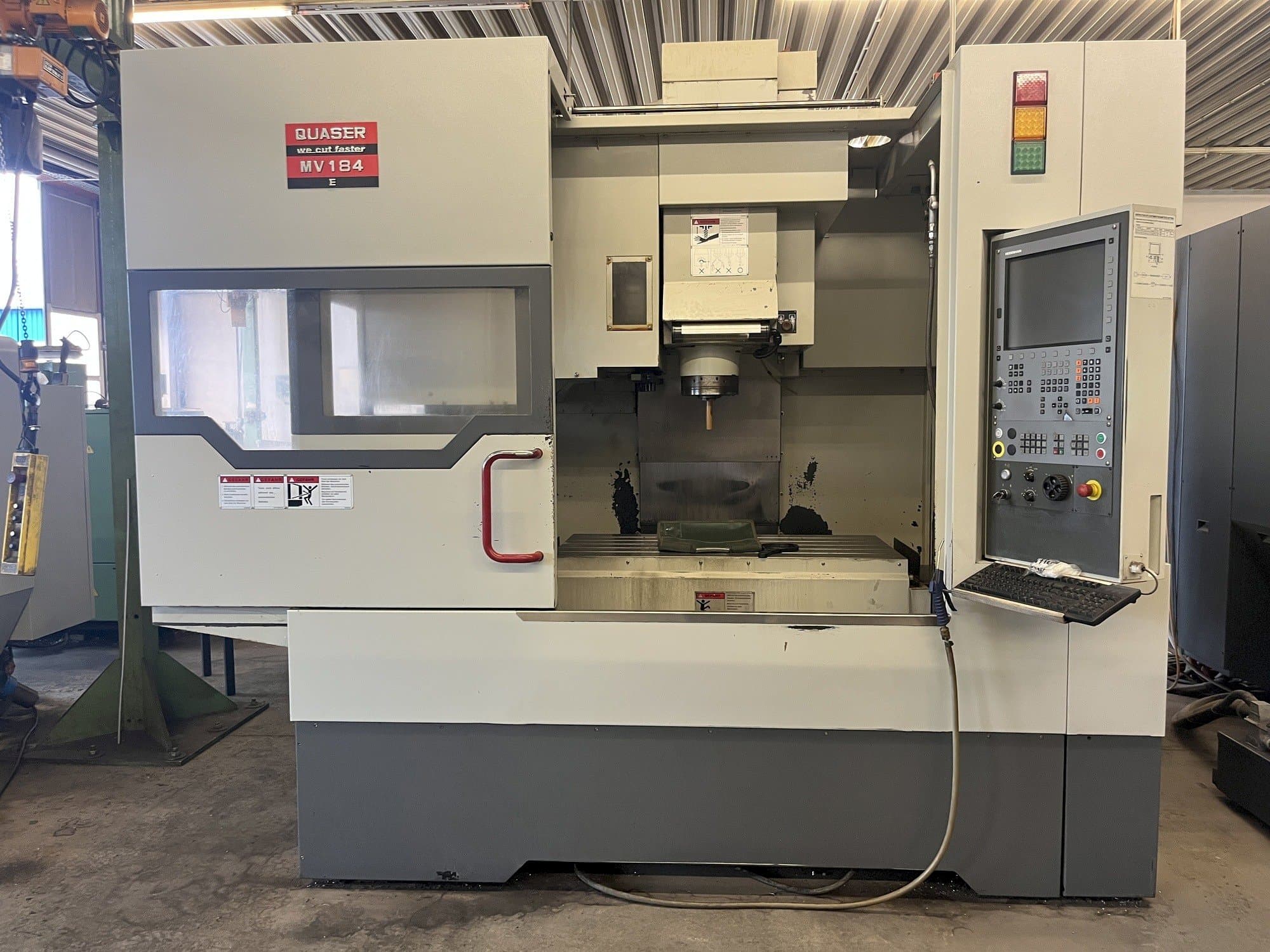

Quaser - MV 184EDE-MIL-QUA-2009-00001

Dodatkowe wyposażenie

• Przenośnik wiórów

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Układ chłodzenia wrzeciona głównego z oddzielnym obiegiem chłodzenia oleju 100 1 i doprowadzeniem powietrza do silnika głównego
• Wstępnie obciążone śruby kulowe o średnicy 45 mm
• Uchwyty narzędziowe zgodne z din 69871 (bt 40 oplion), śruby mocujące narzędzia zgodne z din 69872 (iso) 7388 opcja)
• Usuwanie wiórów, składające się z 2 przenośników ślimakowych i sptllsyslem w obszarze roboczym, a także przenośnika taśmowego zgarniającego
• Zbiornik płynu chłodzącego o pojemności 300 l
• Chłodzenie zalewowe, z 12 regulowanymi dyszami wylotowymi umieszczonymi w pierścieniu na czole wrzeciona, wydajność tłoczenia 60 1/min przy 2 barach filtr palronowy 80 µ do płukania wiórów i chłodzenia zalewowego
• Wewnętrzny dopływ chłodziwa z pompą grundfoss 20 bar. 251/min, w tym filtr nabojowy 25 µ
• Płukanie wiórów za pomocą pompy grundtoss 60 1/min przy ciśnieniu 2 bar, tace na wióry ze stali nierdzewnej w komorze roboczej
• W pełni chroniona komora robocza z dużymi drzwiami widokowymi (otwarcie drzwi 900 mm) i 2 światłami obszaru roboczego, a także światłem stanu maszyny
• Nadmuch powietrza, zewnętrzny. Do obróbki na sucho

Korzyści techniczne dla maszyn

• Wewnętrzny dopływ chłodziwa 20 bar
• Liczba narzędzi w magazynku 30 sztuk
• Uchwyt narzędziowy sk 40
• Dwuramienna zmieniarka narzędzi z 30 miejscami do przechowywania
• Duże prowadnice liniowe we wszystkich osiach
• Wysoce dynamiczne cyfrowe napędy posuwu z mocą osi 6800 n (z 13900 n)
• Zoptymalizowany komputerowo, ciężki korpus maszyny wykonany z mocno żebrowanego żeliwa
• Rapid traverse 32 rnlmin (z ;24 mlmin), przyspieszenie {x/y/z) 3/3 /3 m/sec'
• Moment obrotowy 108 nm
• Wrzeciono główne siemens-weiss sk 40, odpowiednie do standardowych uchwytów i narzędzi z systemem napawania

Informacje dodatkowe

Pistolet natryskowy do chłodziwa. - Dwukolorowe malowanie w kolorze jasnoszarym/szarym. - Szklane skale dla osi X. Y i Z (HDH), w tym nadciśnienie zapobiegające zanieczyszczeniu bezpośredniego systemu pomiarowego. - Automatyczne centralne smarowanie śrub kulowych. - Centra obróbcze Quaser są zgodne z normami CE.
