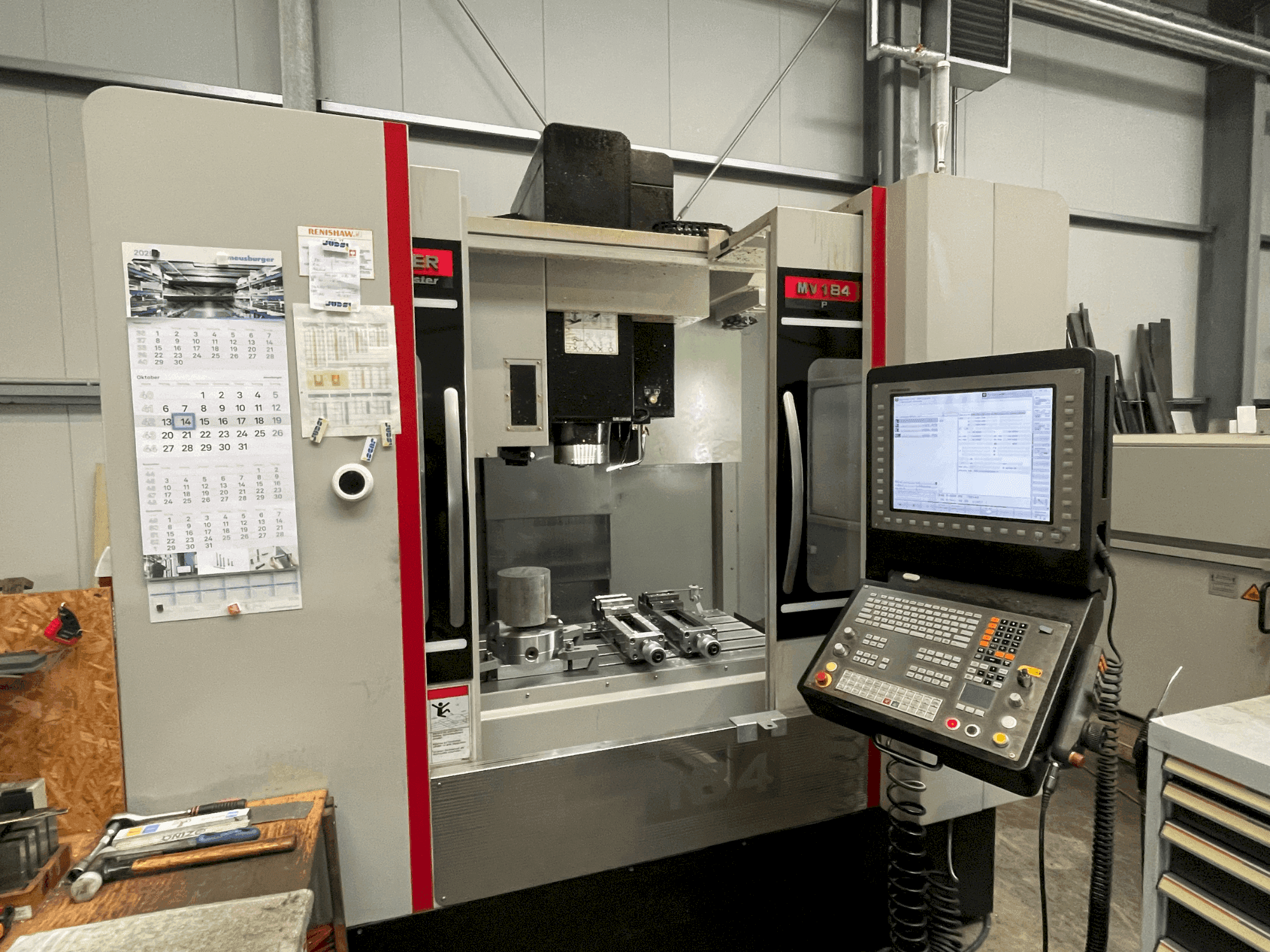

Quaser - MV 184P/12BDE-MIL-QUA-2019-00001

• Ekran/obsługa: Duży ekran TFT z ruchomym, odchylanym i obracanym panelem sterowania

• Pamięć: Pamięć programu na dysku SSDR

• Sterowanie ręczne: Przenośne elektroniczne pokrętło

• Korpus maszyny: Zoptymalizowana komputerowo, ciężka, mocno żebrowana żeliwna podstawa

• Szafa sterownicza: Chłodnica szafy sterowniczej

• Sygnalizacja: Trójkolorowa lampka sygnalizacyjna

• Kolory: RAL 7035 Jasnoszary (maszyna), RAL 9005 Jet Black (zbiornik chłodziwa, wrzeciennik, drzwi)

• Wrzeciono główne: SK40, z napędem pasowym MB-4.0

• Chłodzenie wrzeciona: Układ chłodzenia z regulacją temperatury

• Złącze obrotowe: Złącze obrotowe Deublin dla wrzeciona z napędem pasowym

• Zmieniacz narzędzi: Rozszerzony zmieniacz narzędzi do rozgrzewania narzędzi

• Kołek pociągowy: Kołek pociągowy z otworem

• Przygotowanie do 4. osi: Przygotowanie kabla dla 4. osi (Quaser) ze złączem Harting i ramą montażową; przygotowanie 4. osi dla stołu obrotowego Heidenhain

• Chłodzenie zalewowe: Dysze wylotowe w kształcie pierścienia na nosie wrzeciona, przez pompę Grundfos

• Wewnętrzne zasilanie chłodziwem (ICS): Z pompą Grundfos; w zestawie filtr nabojowy

• Powietrze oczyszczające wrzeciono: Dodatkowe powietrze przedmuchiwane przez wrzeciono, przełączane za pomocą funkcji M (Heidenhain)

• Obsługa wiórów (podstawowa): Spłukiwanie wiórów w obszarze roboczym przez pompę Grundfos; zsypy wiórów ze stali nierdzewnej w obszarze roboczym

• Smarowanie: Automatyczne centralne smarowanie śrub kulowych; automatyczne hybrydowe smarowanie prowadnic i śrub kulowych

Dodatkowe wyposażenie

• 4 oś: Stół obrotowy Lehmann (jednowrzecionowy)

• Uchwyt 3-szczękowy: BFU.520-250ps do stołu obrotowego

• Silnik stołu obrotowego: Mavil ERN, gotowy do podłączenia (kątowe złącza Harting)

• Zaawansowana filtracja i odprowadzanie wiórów: Filtr bębnowy (filtracja do [wartość niepodana]), w tym przenośnik wiórów z taśmą zgarniającą

• System pomiaru przedmiotu obrabianego i narzędzia:

  • Odbiornik podczerwieni do pomiaru przedmiotu obrabianego/narzędzia

  • Sonda pomiarowa Renishaw OMP40-2 z optycznym monitorowaniem sygnału; zawiera zestaw narzędzi i instrukcję obsługi

  • Trzpień pomiarowy prosty PS3-1C z ceramicznym trzonem i rubinową kulką (gwint M4)

  • Zestaw narzędzi Renishaw OTS z optycznie modulowaną przekładnią, regulowanym mocowaniem stołu, tarczą trzpieniową z węglików spiekanych; zawiera zestaw narzędzi i skróconą instrukcję obsługi

  • Zestaw do wymiany narzędzi dla OTS/RTS: A-5401-4030 adapter do wymiany dla OTS i A-5401-4032 listwa zaciskowa do szczelin
