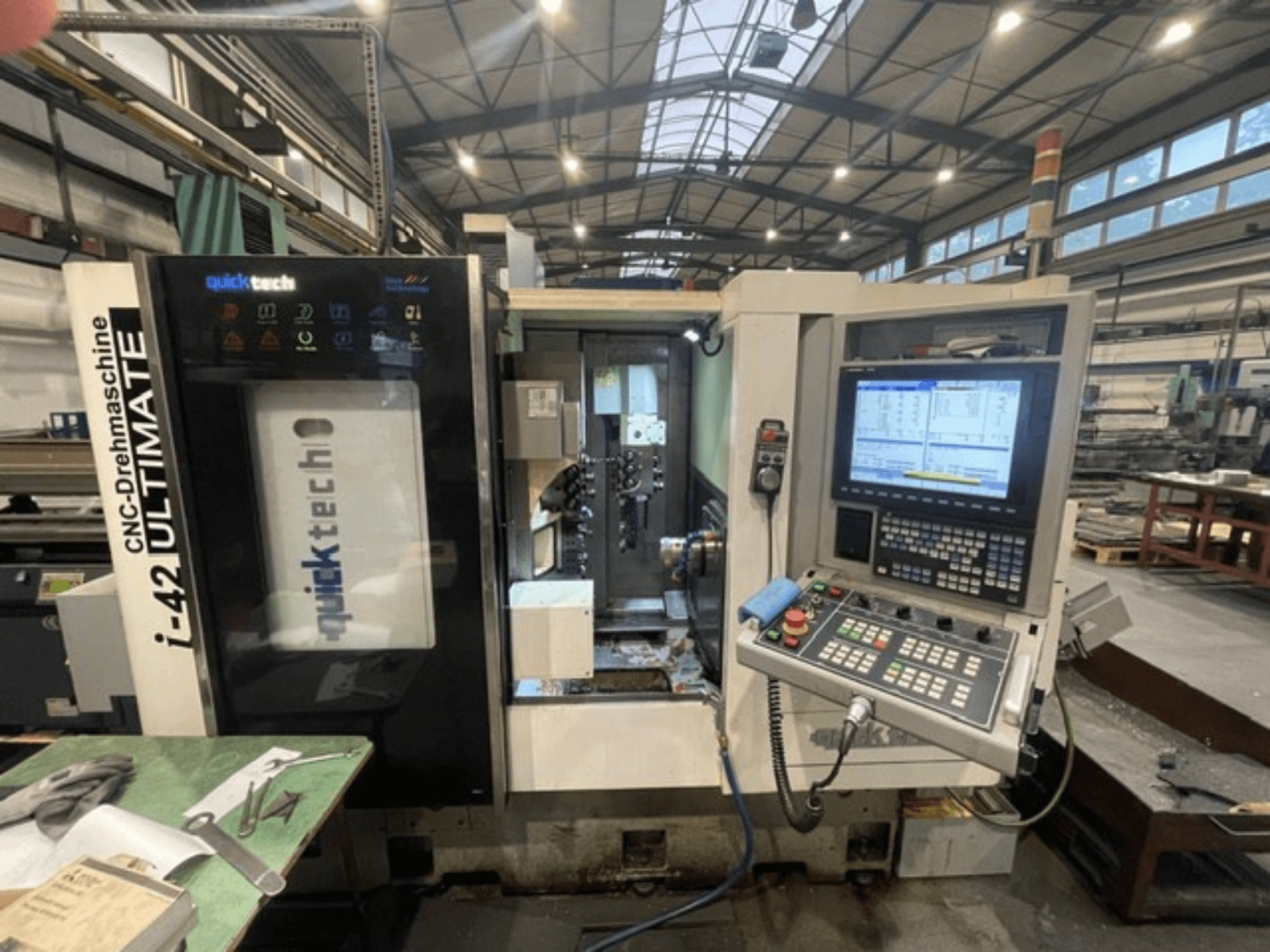

Quick-Tech - I-42UCZ-TUR-QUI-2015-00001

• Sterowanie

  • Mitsubishi M720 CNC

  • Kolorowy wyświetlacz LCD 15"

  • Drzwi ze wskaźnikami LED

  • Sygnalizacja pracy i automatyczny wyłącznik alarmowy

  • Wbudowana komunikacja/interfejs z podajnikiem prętów

  • Znak CE

  • Instrukcja obsługi

• Wrzeciono główne

  • Średnica łożyska: 100,0 mm

  • Maks. średnica pręta: 42 mm

  • Maksymalna długość obróbki: 250,0 mm

  • Tuleja zaciskowa: DIN-173E42B

  • Końcówka wrzeciona: A2-5

  • Otwór wrzeciona: 44,0 mm

  • Oś C: 0,001°

• Przeciwwrzeciono

  • Maks. średnica pręta: 42 mm

  • Maksymalna długość obróbki: 100 mm

  • Tuleja zaciskowa: DIN-173E-42B

  • Końcówka wrzeciona: A2-5

  • Prędkość: 4000 obr.

  • Moc: 3,7 kW

  • Oś C1: 0,001°

• Przesuwy i osie

  • X: 150,0 mm | Y: 385,0 mm | Z: 250,0 mm | B: 360°

  • X1: 400,0 mm | Y1: 400,0 mm | Z1: 300,0 mm

  • Serwomotory (X, Y, Z, X1, Y1, Z1): Mitsubishi AC Servo, 1,5 kW każdy

  • Indeksowanie od pozycji narzędzia: 0.3 s

  • Czas zmiany narzędzia (cięcie/wycinanie): 0.6 s

• Głowica narzędziowa (główna)

  • Typ kombinowany

  • Narzędzia: 6 zewnętrznych, 5 wewnętrznych

  • Rozmiar narzędzia zewnętrznego: 20,0 × 20,0 mm

  • Maks. narzędzie wewnętrzne: ER20 / 20,0 mm

• Narzędzia napędzane (główne)

  • Oś B z 12 napędzanymi narzędziami

  • Moc: Mitsubishi AC Servo, 15 kW

  • Prędkość: 4000 obr.

  • Maksymalny rozmiar narzędzia: ER-20

  • Maks. średnica wiercenia: 12 mm

  • Maks. gwint: M10 × 1.5

• Głowica narzędzia (licznik)

  • Typ kombinowany

  • Narzędzia: 5 zewnętrznych, 9 wewnętrznych

  • Rozmiar narzędzia zewnętrznego: 20,0 × 20,0 mm

  • Maks. narzędzie wewnętrzne: ER20 / 20,0 mm

• Narzędzia napędzane (licznik)

  • Liczba: 6 (3 osiowe, 3 promieniowe)

  • Moc: Mitsubishi AC Servo, 1,5 kW

  • Prędkość: 4000 obr.

  • Maksymalny rozmiar narzędzia: ER-20

  • Maks. średnica wiercenia: 12 mm

  • Maks. gwint: M10 × 1.5

• Układ hydrauliczny

  • Silnik hydrauliczny: 0,75 kW

  • Maksymalne ciśnienie w układzie: 50 kg/cm3

• Układ smarowania

  • Silnik smarowania: 25 W

  • Pojemność zbiornika: 2 l

• Układ chłodzenia

  • Zbiornik chłodziwa: 200 l

  • Silnik chłodziwa: 1/4 HP

  • Ciśnienie chłodziwa: 2,5 MPa

• Długość: 2900 mm (3500 mm łącznie z przenośnikiem wiórów, który jest częścią maszyny)

• Standardowe wyposażenie w zestawie

  • Wyposażenie podstawowe z narzędziami

  • Uchwyt narzędziowy i zestaw tulei zaciskowych

  • Automatyczne smarowanie

  • Odciąg wiórów/przenośnik wiórów (zintegrowany, zgodnie z wymiarami)

  • Usuwanie obrabianego przedmiotu (łopata) - jeśli zintegrowane

  • Kolorowy wyświetlacz LCD 15"

  • Sygnalizacja pracy i automatyczny wyłącznik alarmowy

  • Prowadnica/ instrukcja obsługi

  • Drzwiczki ze wskaźnikami LED

Wyposażenie dodatkowe

• Automatyczny podajnik prętów o długości 1200 mm

• Przenośnik odbierający obrabiane przedmioty

• Łopata do usuwania przedmiotów obrabianych (jeśli jest dostarczana jako jednostka zewnętrzna)

• Transformator 380-440 V, 60/50 Hz
