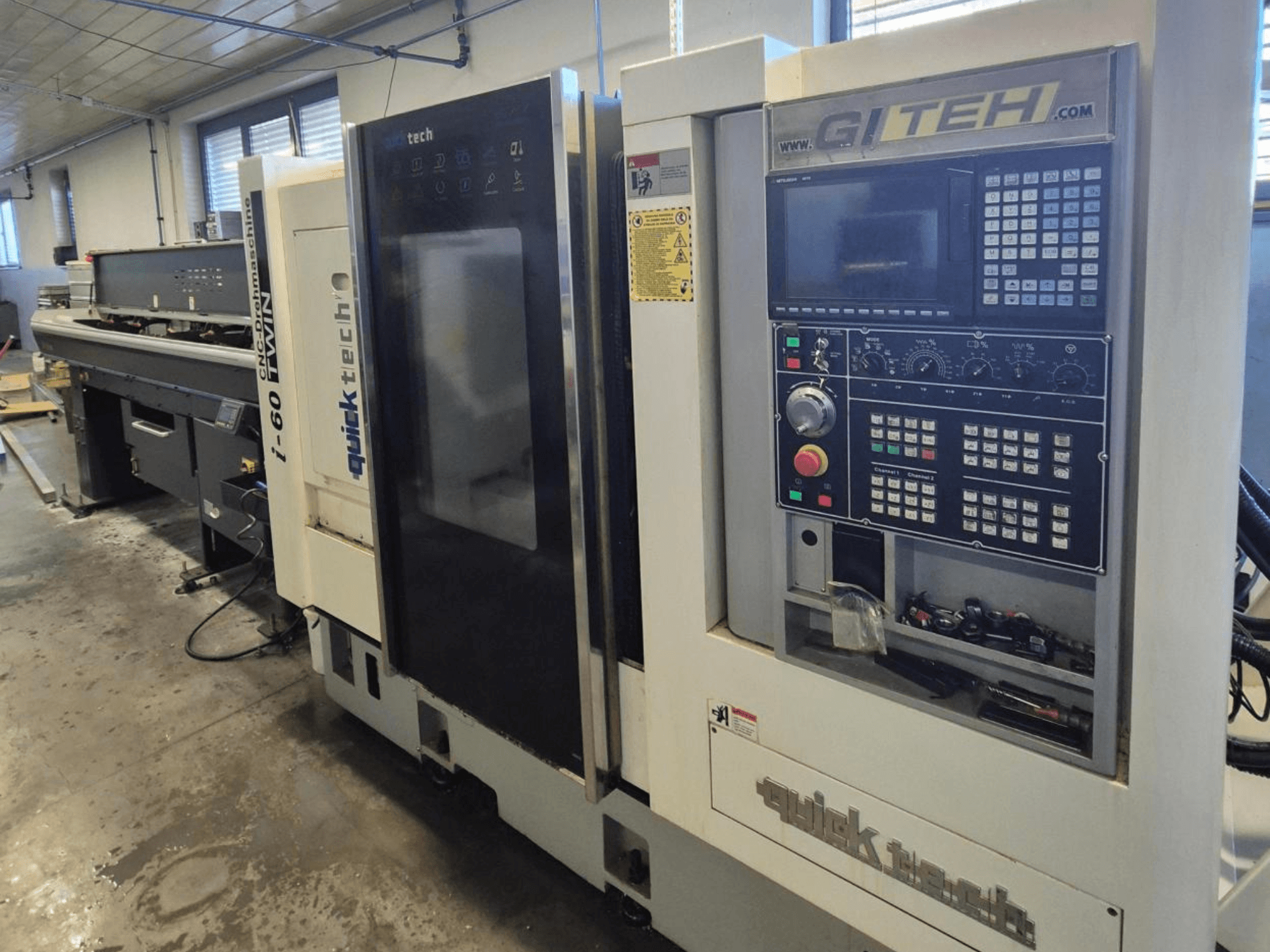

Quick-Tech - i60 twin SI-TUR-QUI-2016-00001

• Otwór wrzeciona głównego: 60 mm

• Otwór wrzeciona pomocniczego: 42 mm

• Maks. długość toczenia: 300 mm

• Prędkości

  • Wrzeciono główne: 4000 obr.

  • Wrzeciono podrzędne: 4000 obr.

  • Narzędzia napędzane: 4000 obr.

• Wrzeciona

  • Indeksowanie wrzeciona głównego: 0,001°

  • Indeksowanie wrzeciona podrzędnego: 0,001°

  • Hydrauliczny hamulec wrzeciona (głównego i podrzędnego)

  • Synchronizacja obrotów i pozycjonowania wrzeciona

• Stacje narzędziowe

  • Strona wrzeciona głównego: 6 toczenia zewnętrznego, 5 toczenia wewnętrznego

  • Strona wrzeciona podrzędnego: 3 toczenia zewnętrzne, 4 toczenia wewnętrzne

  • Narzędzia napędzane: 12 stacji

• Możliwości obróbki

  • Jednoczesna obróbka w 4 osiach

  • Pełne programowanie osi bezpośrednio z poziomu sterowania

  • Funkcja nadmuchu powietrza (kod M)

  • Wykrywanie wyrzutu części

• Mocowanie

  • Uchwyt wrzeciona głównego: Ø185 mm

  • Uchwyt podwrzeciona: Ø173 mm

• Wyposażenie maszyny

  • Śruby i płyty do poziomowania maszyny

  • Oświetlenie robocze LED

  • 3-kolorowa wieża sygnalizacyjna

  • Automatyczny system centralnego smarowania

  • Zbiornik chłodziwa i czujnik poziomu chłodziwa

  • Wysokociśnieniowa pompa chłodziwa 30-40 barów

  • Transformator 380V/220V

  • Podstawowy zestaw narzędzi

  • Instrukcja obsługi, instrukcja programowania, schematy elektryczne, dokumentacja PLC

• System sterowania: Mitsubishi M70

  • Kolorowy wyświetlacz 10,4"; kontrola programu pokrętłem MPG

  • Programowanie bezwzględne/przyrostowe; programowanie ISO

  • Funkcja automatycznego wyłączania maszyny

  • Cykl gwintowania (G92); gwintowanie sztywne

  • Stała prędkość cięcia (G96/G97)

  • Wyświetlanie czasu produkcji i licznik części

  • Ruch Jog dla osi X, Z, Y, W; konturowanie C1 i C2 dla toczenia/frezowania

  • Minimalny przyrost wejściowy: 0,001 mm

  • 80 pozycji geometrii i korekcji narzędzia

  • Ładowanie programów przez kartę pamięci lub USB; łączność sieciowa

  • Programowanie fazowania i promienia; kompensacja promienia

  • Silniki absolutne (bez konieczności naprowadzania); funkcje autodiagnostyki

  • Synchronizacja wrzeciona

  • Nacinanie gwintów narzędziami napędzanymi; nacinanie gwintów na wrzecionie pomocniczym

  • Funkcje pomocy przy programowaniu; symulacja programu 2D

  • Możliwość edycji PLC

  • Dołączona funkcja nacinania kół zębatych

  • Orientacja narzędzia napędzanego

Dodatkowe wyposażenie (niebędące częścią maszyny podstawowej)

• Przenośnik wiórów

• Podajnik prętów VITO 56 (3 m)

• Przenośnik gotowych części
