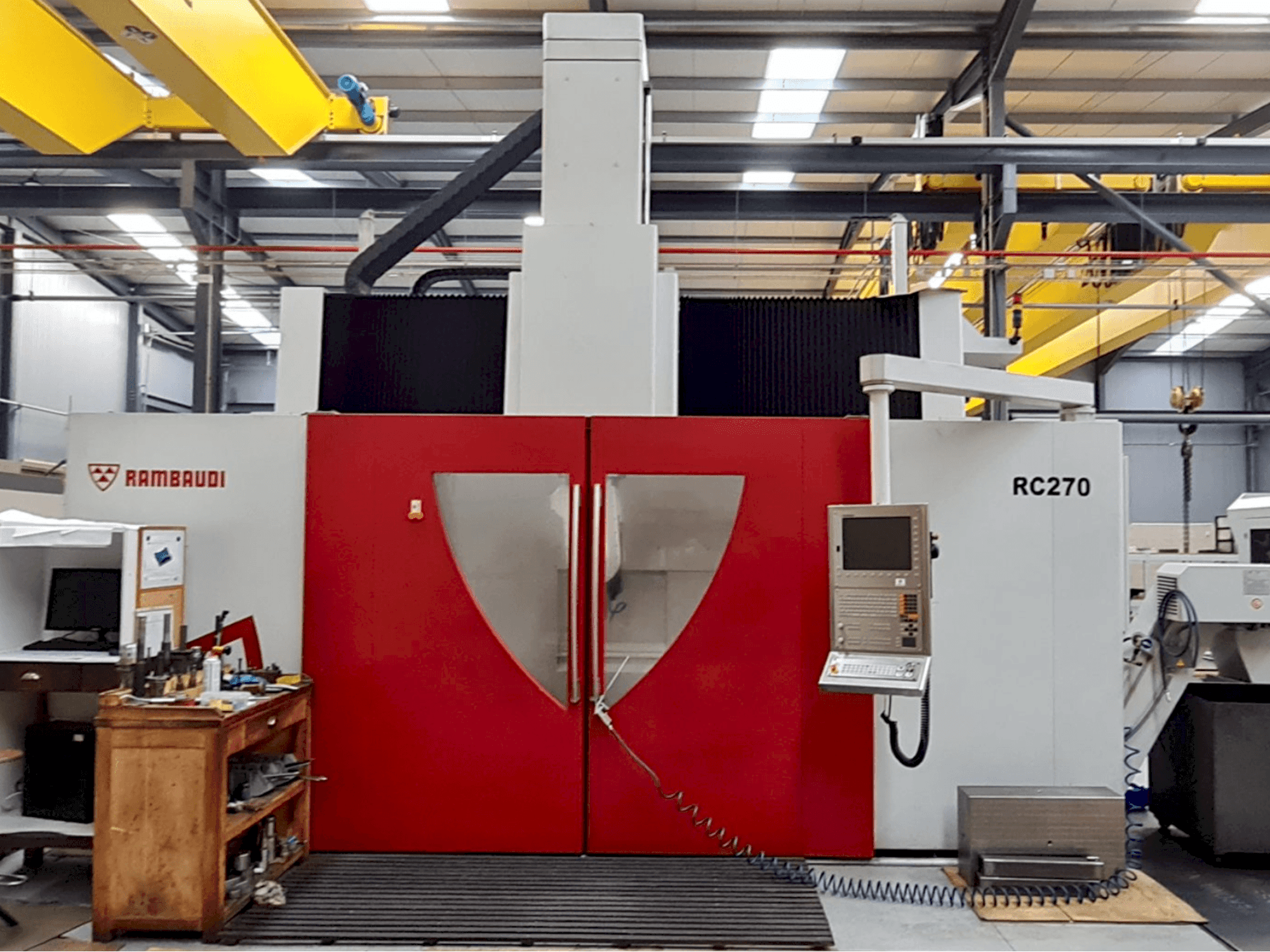

Rambaudi - RC 270PT-MIL-RAM-2014-00002

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Sterowane numerycznie centrum frezarskie z ruchomą belką poprzeczną, odpowiednie do szybkiej obróbki w 5 osiach
• Dwie boczne kolumny, na których biegnie belka poprzeczna
• Belka poprzeczna podtrzymująca uchwyt siłownika, siodło poprzeczne i suwak na kolumnach
• Siłownik, który przesuwa się pionowo wewnątrz siodła krzyżowego
• Głowica przymocowana do dolnej części siłownika
• Stół roboczy pośrodku kolumn o następujących parametrach: 2500 x 2000 mm // 10000 kg/m2 // 300 mm grubości żeliwnego stołu // 8 rowków teowych - szerokość 28 mm
• Maszyna jest wyposażona w 2-osiową głowicę frezującą glob 89 g (c i ciągłą).
• Wewnątrz widełek głowicy znajduje się wrzeciono o prędkości 24000 obr/min, ze stożkiem narzędzia hsk-a 63

Korzyści techniczne dla maszyn

• X i x1 = 2200 mm // prędkość: 40 m/1' // przesunięcie wzdłużne belki poprzecznej na 2 kolumnach
• Y = 2700 mm // prędkość: 40 m/1' // poprzeczne przesunięcie poprzecznego siodła uchwytu siłownika na belce poprzecznej
• Z = 1250 mm // prędkość: 40 m/1' // pionowe przesunięcie belki na siodle poprzecznym
• C continous = 400 (+/- 200 °) // obrót głowicy wokół pionowej osi siłownika
• A ciągły = 230 ° (+ 120 °, -110 °) // obrót wspornika elektrowrzeciona wewnątrz widełek głowicy
• Precyzja liniowych osi maszyny (x, x1, y, z): p = 0,015 mm / linia optyczna przetwornika
• Precyzja osi biegunowych maszyny (c, a): 15 arc sec - powtarzalność 10 arc sec / enkoder przetwornika
• Moment obrotowy: c, a ciągły = 1000 nm // c, a hamowany = 4000 nm

Informacje dodatkowe

38428 godzin pracy maszyny // 23655 godzin cięcia
