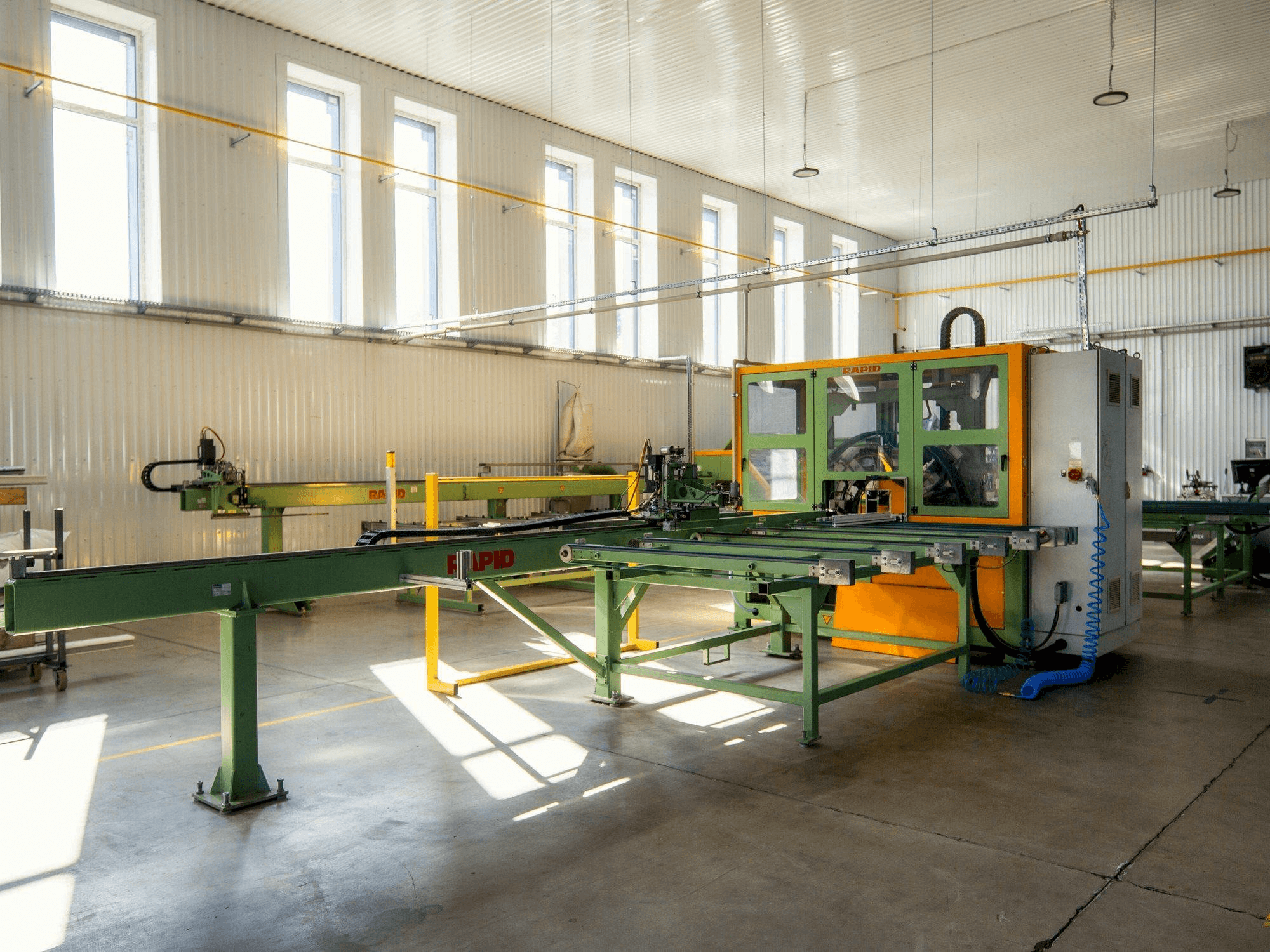

RAPID MFC EVOLUTION II

Korzyści dla maszyny

• Korzyści techniczne dla maszyn:
  • - Moc silnika frezu: 0,5 kw, częstotliwość silnika frezu: 300 hz, maks. Prędkość silnika frezu: 18000 min-¹, maks. średnica tulei silnika frezu: 8 mm
  • - Moc silnika wiertarki: 0,75 kw, maks. Prędkość silnika wiertarki: 1500 min-¹, maks. średnica tulei silnika wiertarki: 16 mm
  • - Elektryczne napięcie robocze: 400 v, 50 hz wymagane napięcie zasilania: 20 kw
  • - Wysokość robocza szafy sterowniczej: 1050 mm, podłączenie szafy sterowniczej: zamykany wyłącznik główny
  • - Połączenia kablowe: 400v npe
  • - Pneumatyczne ciśnienie robocze (producent) min/max: 6 - 7 , bar zużycie ciśnienia konserwacyjnego na cykl ok. : 3500 ni
  • - Limit obciążenia przewodów pneumatycznych w temperaturze 70°c: ok. 15 barów
  • - Maks. Długość pomiarowa profilu: 3500 mm, maks. Szerokość pomiarowa profilu: 130 mm, maks. Wysokość pomiaru profilu: 120 mm
  • - Długość magazynka: 3600 mm, szerokość magazynka: 2707 mm, wysokość magazynka: 1050 mm, waga magazynka: 650 kg
  • - Długość zewnętrznego podajnika ślimakowego: 3000 mm, szerokość zewnętrznego podajnika ślimakowego: 1500 mm, wysokość zewnętrznego podajnika ślimakowego: 1800 mm, waga zewnętrznego podajnika ślimakowego: 90 kg
• Jakościowe korzyści dla maszyn:
  • - Mfc evolution unfixed długość: 1600 mm, mfc evolution unfixed szerokość: 650 mm, mfc evolution unfixed wysokość: 1400 mm, mfc evolution unfixed waga: 90 kg
  • - Długość magazynka poza ładowarką: 3753 mm, szerokość magazynka poza ładowarką: 2187 mm, wysokość magazynka poza ładowarką: 1078 mm, waga magazynka poza ładowarką: 400 kg
  • - Długość osi transportowej: 5882 mm, szerokość osi transportowej: 1085 mm, wysokość osi transportowej: 1624 mm, waga osi transportowej: 400 kg
  • - Wkrętarka do wzmocnień: z automatycznym podajnikiem ślimakowym układ agregatów: na kole, umożliwiający obróbkę pod różnymi kątami liczba agregatów frezujących i wiercących: 7
  • - Działanie: w trybie ciągłym.
