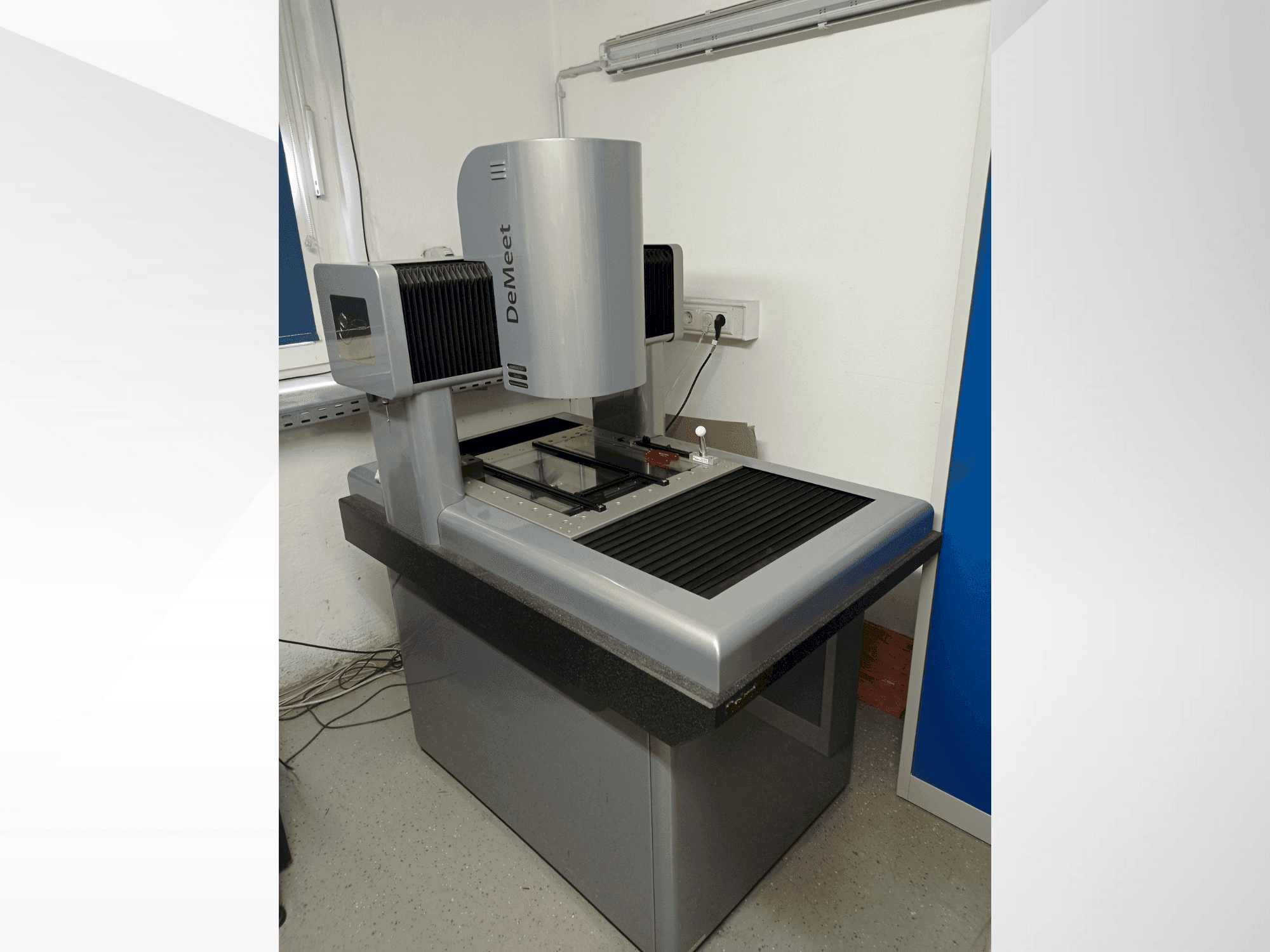

SCHUT - DeMeet 404DE-MEA-SCH-2017-00001

- Stół pomiarowy (mm): x560, y584

- Maksymalne obciążenie stołu pomiarowego (kg): 50

- System wideo: kamera DeMeet z matrycą Sony

- Opcje obiektywów telecentrycznych:

- Nikon: 3,0x (opcje: 1,0x, 5,0x, 10,0x)

- Leica-Design: 2,0x (opcje: 1,0x, 5,0x, 10,0x)

- Mitutoyo: 3,0x (opcje: 1,0x, 5,0x, 10,0x)

- Oświetlenie pierścieniowe: 3 pierścienie, 16 segmentów, 48 komórek (regulowane)

- Światło przechodzące i współosiowe: regulowane

- System sondy dotykowej: Renishaw TP20 (wersja Combo)

- Konstrukcja: Stały most z granitową płytą podstawy zgodną z normą DIN 876/00

- Konstrukcja: Żeliwo o bardzo niskim naprężeniu, szlifowane powierzchniowo

- Materiał stołu pomiarowego: stal niklowana, o niskim naprężeniu

- Prowadnice liniowe: prowadnice liniowe THK

- Enkoder liniowy: enkoder liniowy Renishaw TONiC

- Układ napędowy: serwomotory prądu stałego Faulhaber

- Sterowanie / obsługa: joystick z napędem silnikowym / CNC

- Zakres pomiarowy: X = 400 mm, Y = 400 mm, Z = 200 mm

- Wymiary stołu pomiarowego: X = 560 mm, Y = 584 mm

- Maks. nośność stołu: 50 kg

- Wymiary maszyny (szer. x dł. x wys.): 870 mm x 1245 mm x 1580 mm

- Masa maszyny: 700 kg

- Rozdzielczość: 0,1 µm

- Maksymalna prędkość przesuwu: X/Y = 250 mm/s, Z = 55 mm/s

- Maksymalne przyspieszenie: X/Y/Z = 500 mm/s²

- Dokładność standardowa (L w mm):

- Precyzja pomiaru wideo: X/Y/Z 3,9 + L/150 µm (XY 4,5 + L/150 µm)

- Precyzja w trybie kombinowanym: X/Y/Z 3,9 + L/150 µm (XYZ 4,9 + L/150 µm)

- Wysoka dokładność (L w mm):

- Praca w trybie wideo: X/Y/Z 2,9 + L/200 µm (XY 3,5 + L/200 µm)

- Wersja Combo: X/Y/Z 2,9 + L/200 µm (XYZ 3,9 + L/200 µm)

- Dokładność opcjonalna (L w mm):

- Wersja wideo: X/Y/Z 1,9 + L/250 µm (XY 2,5 + L/250 µm)

- Wersja kombinowana: X/Y/Z 1,9 + L/250 µm (XYZ 2,9 + L/250 µm)

- Napięcie zasilania: 90–120 V / 210–240 V (50–60 Hz)

- Pobór mocy: 400 VA

- Zakres temperatur pracy: od 15 °C do 35 °C

- Nominalna temperatura pomiarowa: 20 °C ± 0,5 °C

- Zakres wilgotności względnej: 40 % – 70 % (bez kondensacji)
