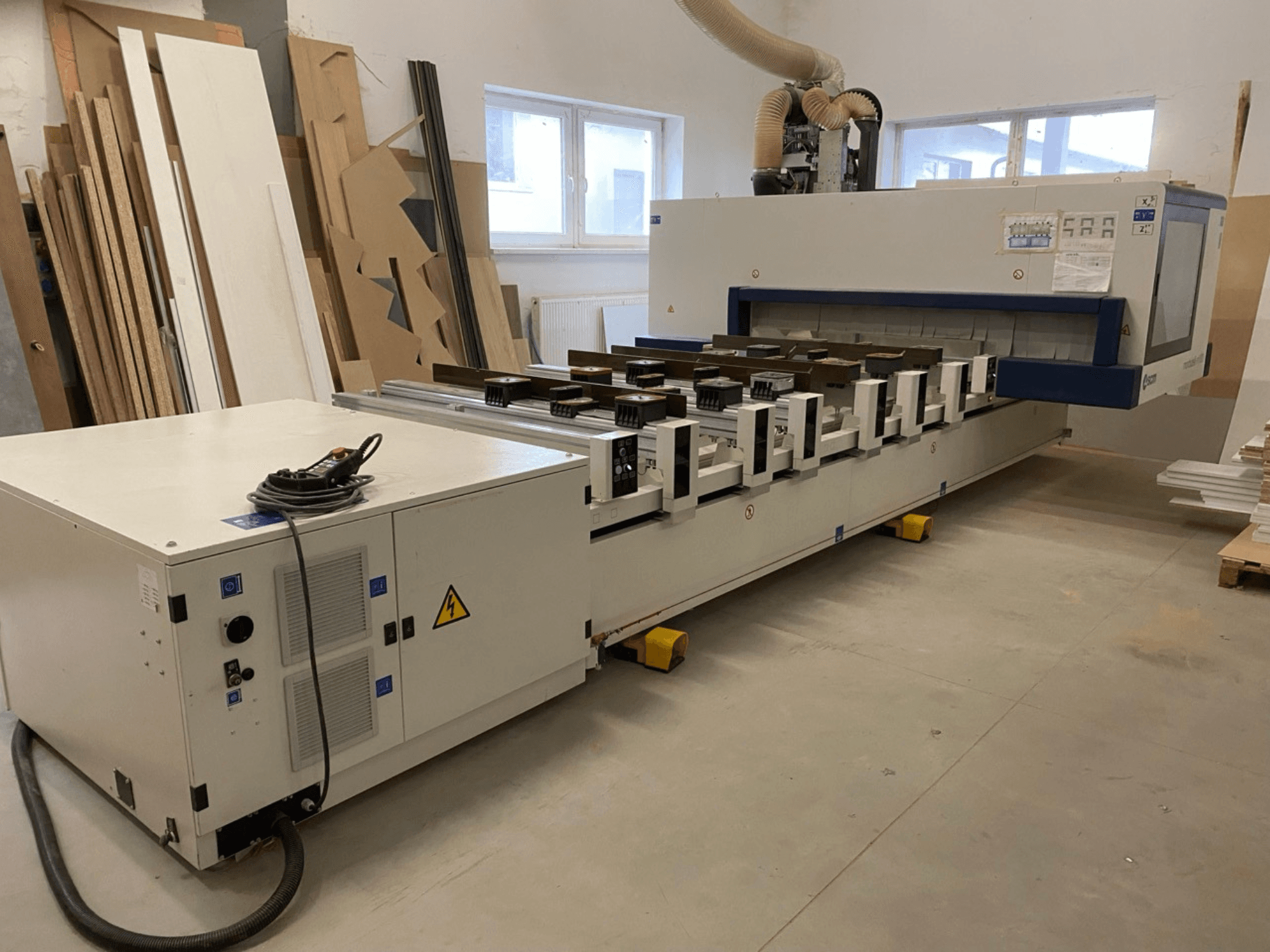

SCM - Morbidelli Author M100HU-CNC-SCM-2018-00001

• Obszar roboczy / osie:

  • Długość panelu (Y): 1900 mm (2210 mm)

  • Wysokość panelu (Z): 180 mm

  • Długość panelu przy obróbce przelotowej: 1400 mm

  • Prędkość wektorowa X–Y: Pro-Space 56 m/min; Pro-Speed 78 m/min

• Stół roboczy: 6–12 belek (TV Flex), 12 przyssawek próżniowych (145 × 145 × H75 mm); 2 ograniczniki na belkę; długość ruchomej belki 1600 mm.

• Zespół wiercący (specyfikacja ogólna):

  • 21 wrzecion pionowych, 8000 obr./min

  • 10 wrzecion poziomych, 8 000 obr./min

  • Zintegrowana piła Ø 125 mm (X), 10 000 obr./min

  • Moc silnika 2,2 kW

• Elektrowrzeciono: 10 kW (S6), maks. 24 000 obr./min.

• Wymagania instalacyjne: moc przyłączeniowa 23–28,5 kVA; sprężone powietrze 450 NL/min; odpylanie 4500 m³/h, 25 m/s, wylot Ø250 mm.

• Konstrukcja i ruch:

  • Ciężka, odprężona, spawana elektrycznie rama stalowa; całość obrabiana w jednym ustawieniu na obrabiarkach CNC do metalu.

  • Szybkie czterorzędowe prowadnice liniowe; trójobwodowe systemy z recyrkulacją kulek; przekładnia zębata śrubowa na osi X.

  • Silniki bezszczotkowe, falowniki; zespoły obróbcze zamontowane na ruchomym portalu zapewniającym sztywność.

  • Przezroczysta obudowa ochronna z poliwęglanu.

• Sterowanie CNC i oprogramowanie:

  • PC-Office: Windows 7, 17-calowy kolorowy wyświetlacz LCD, klawiatura QWERTY, mobilny panel sterowania, Xilog Maestro.

  • Funkcje Xilog Maestro: programowanie parametryczne/graficzne/ISO; import plików DXF/ASCII (2D); interpolacja liniowa/okrężna 3D; przestrzenna interpolacja liniowa; interpolacja spiralna; edytor z przewodnikiem; automatyczna optymalizacja wiercenia i biblioteki narzędzi; przesunięcie punktu początkowego panelu; symulacja; zarządzanie kodami kreskowymi (oprogramowanie); autodiagnostyka; ręczna interwencja krok po kroku; graficzna konfiguracja jednostki; wybór prędkości obróbki; funkcja SCM CNC Jerk.

• Bezpieczeństwo: certyfikat CE; system PRO-SPACE z zderzakami bezpieczeństwa (automatyczne zatrzymanie w przypadku potencjalnej kolizji).

• Wyposażenie stołu w zestawie/wymienione: tylne aluminiowe ograniczniki referencyjne H75 na każdą belkę; drugie centralne ograniczniki referencyjne na każdą belkę; przednie ograniczniki referencyjne H75 na każdą belkę.

• Układ próżniowy: wbudowana pompa próżniowa 90/108 m³/h, 50 Hz.

• Jednostka wiercąca F23 L (konfiguracja wymieniona w specyfikacji):

  • Niezależna oś Z

  • 13 niezależnych wrzecion pionowych (8 w osi X / 5 w osi Y)

  • 6 niezależnych wrzecion poziomych (z szybkim odłączaniem), w tym 4 w osi Y

  • Krok 32 mm

  • Prędkość obrotowa 4 500–8 000 obr./min (falownik)

  • Zespół do rowkowania/cięcia na tylnym panelu Ø 125 mm, 5 500–10 000 obr./min (falownik)

  • Silnik 2,2 kW

  • Zwiększony nacisk w osi Z

• Zalety RO AX: wysoka wydajność, precyzja, jakość wykończenia, szybkość obróbki; nawet o 90% mniejsze wymagania konserwacyjne (ok. 1 000 godzin między przeglądami).

Wyposażenie dodatkowe

• Magazyn narzędzi montowany z boku TRB14 (opcjonalnie), po prawej stronie:

  • Pojemność do 11 narzędzi; maks. Ø 350 mm

  • Odległość między osiami 130 mm

  • Maksymalna waga narzędzia 8 kg; łącznie 48 kg

• 4 podpory do podnoszenia obrabianych elementów H75, dwa poziomy podnoszenia (powyżej zacisków i na poziomie roboczym), 20 kg na podporę

• Dodatkowy klucz sprzętowy z portem USB
