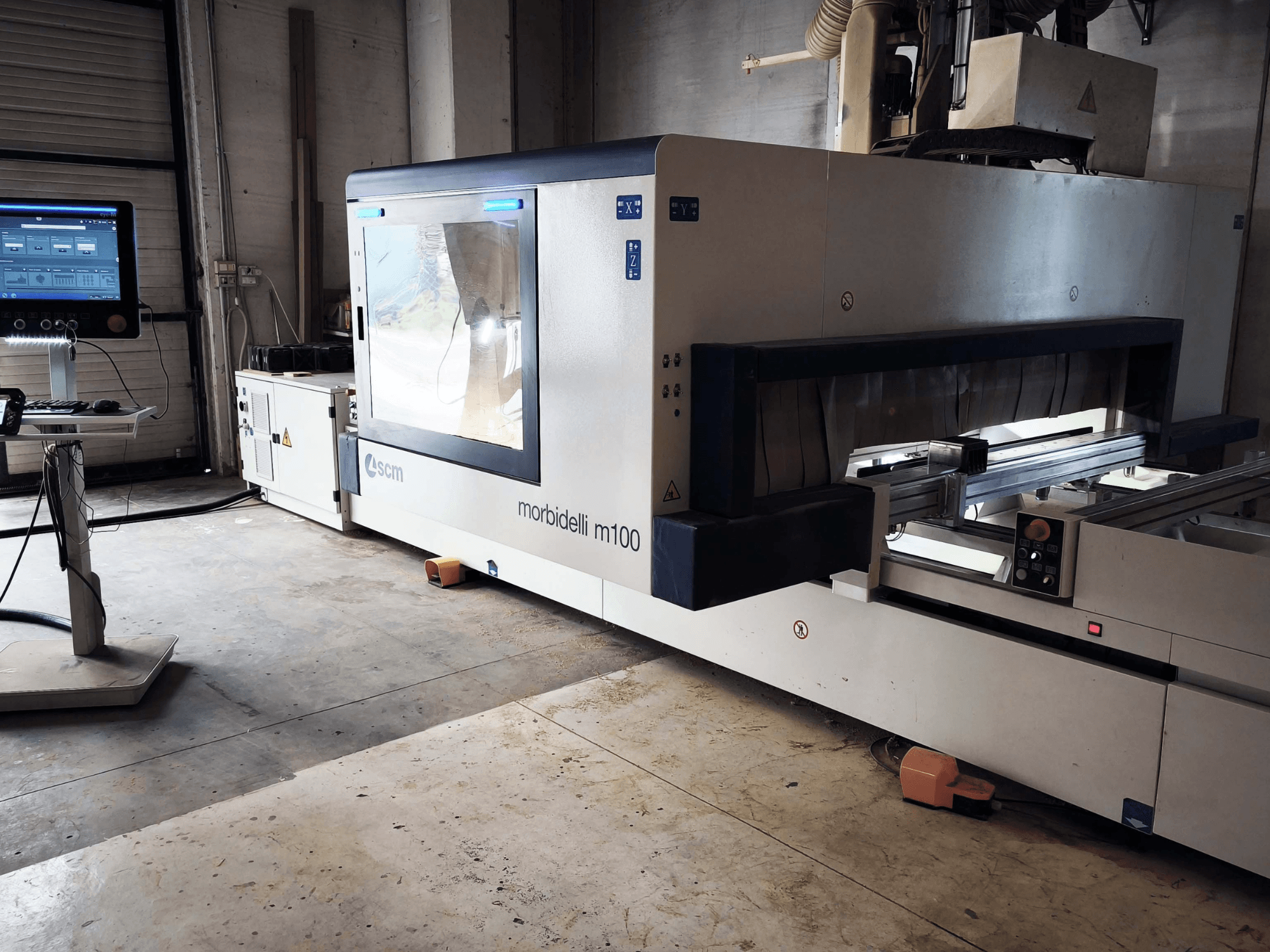

SCM - Morbidelli M100 IT-CNC-SCM-2023-00001

• Obszar roboczy

  • Maks. szerokość ładowania paneli / przejazd w osi Y: 2 200 mm

  • Przejście obrabianego elementu w osi Z: 250 mm

  • Długość robocza wahadła: 1 700 + 1 700 mm

  • Prędkość wektorowa X+Y PRO-SPACE: 56 m/min

  • Prędkość wektorowa X+Y w trybie PRO-SPEED: 78 m/min

  • Konfiguracja bezpieczeństwa PRO-SPACE: oś X ograniczona do 25 m/min dla bezpieczeństwa operatora

• 5-osiowa jednostka frezująca – JQX

  • 5-osiowy elektrowrzeciono JQX, HSK 63F

  • Obrót osi B: ±185°, prędkość: 7 000°/min

  • Obrót osi C: ±320°, prędkość: 7 000°/min

  • Programowalny obrót w kierunku zgodnym z ruchem wskazówek zegara (CW) i przeciwnym do ruchu wskazówek zegara (CCW), łożyska ceramiczne, chłodzenie cieczą

  • Automatyczna osłona odciągowa: 3 pozycje + pozycja wyłączona

• Zespół wiertarski – F23L Ro.Ax

  • 13 niezależnie wybieranych wrzecion pionowych

  • 5 poziomych głowic wiertniczych z podwójnym wyjściem (3 w osi X, 2 w osi Y)

  • Prędkość wrzeciona wiertniczego: 4 200 obr./min (standard) / 3 000–8 000 obr./min (z falownikiem)

  • Zintegrowane ostrze piły w osi X; maks. średnica 125 mm; grubość 2,2–6 mm

  • Prędkość obrotowa tarczy: 5 000 obr./min (standardowo) / do 10 000 obr./min (z falownikiem)

  • Moc silnika wiertarskiego: do 3,9 kW

  • Maksymalna długość wiertła: 70 mm; rozstaw wrzecion: 32 mm; mocowanie narzędzia typu Weldon Ø10 mm

  • Wspomaganie pneumatyczne wysokociśnieniowe: >64 kgf na wrzeciono

• Magazyn narzędzi (łącznie do 28 pozycji)

  • TRB14: 14 narzędzi; maks. średnica narzędzia 300 mm (3 osie) / 350 mm (5 osi); maks. waga narzędzia 8 kg

  • FAST14: 14 narzędzi; maks. Ø 225 mm (piła) / 180 mm (narzędzia tarczowe/agregaty kątowe); maks. waga narzędzia 8 kg

• Stół roboczy i mocowanie

  • 6 stołów/prętów typu TV FLEX 1600; pneumatyczne blokowanie/odblokowywanie

  • Automatyczne ograniczniki referencyjne: 6 tylnych, 6 pośrednich, 4 boczne

  • Dodatkowe ograniczniki przednie H=75

  • 4 pneumatyczne urządzenia do podnoszenia paneli H=75

  • Możliwość obróbki wahadłowej

  • System mocowania próżniowego

• Wyposażenie próżniowe

  • Pompa próżniowa: 250 m³/h

  • 18 stałych przyssawek: 145 × 145 mm, H=75 mm

  • 6 obrotowych przyssawek: 145 × 55 mm, H=75 mm

• Pomiar / pozycjonowanie

  • Automatyczny czujnik długości narzędzia

  • Podwójne pozycjonowanie laserowe (jeden projektor na obszar roboczy)

  • Automatyczne punkty odniesienia do pozycjonowania obrabianego elementu

• Sterowanie i oprogramowanie

  • Maestro Active CNC HMI; Maestro CNC CAD/CAM

  • Import plików DXF; import plików PGM / konwersja do formatu PGMX

  • Programowanie parametryczne; Menedżer narzędzi; Maestro APPS

  • Graficzna konfiguracja stołu roboczego; sprawdzanie kolizji; szacowanie czasu cyklu

  • Możliwość zdalnej pomocy; połączenie sieciowe

• Konsola operatora

  • Zintegrowany komputer przemysłowy eye-M PRO, ekran dotykowy Full HD o przekątnej 21,5" (1920 × 1080)

  • Intel i7 2,80–3,60 GHz; 8 GB pamięci RAM DDR4; dysk twardy o pojemności 500 GB

  • Ethernet RJ45; USB 3.0

  • Przewodowy pilot zdalnego sterowania TECPAD 7"; długość kabla 6,5 m

• Dane instalacyjne

  • Moc zainstalowana: 23–28,5 kVA; 400 V; 50 Hz; 3 fazy

  • Zużycie powietrza: 450 Nl/min

  • Prędkość powietrza wywiewanego: 30 m/s; przyłącze wywiewu Ø 250 mm

Wyposażenie dodatkowe

• Uchwyty narzędziowe i tuleje zaciskowe: nie wchodzą w skład oferty

• Nie określono, że w zestawie znajdują się żadne inne akcesoria zewnętrzne (roboty, automatyka, przenośnik wiórów, podajnik prętów itp.)
