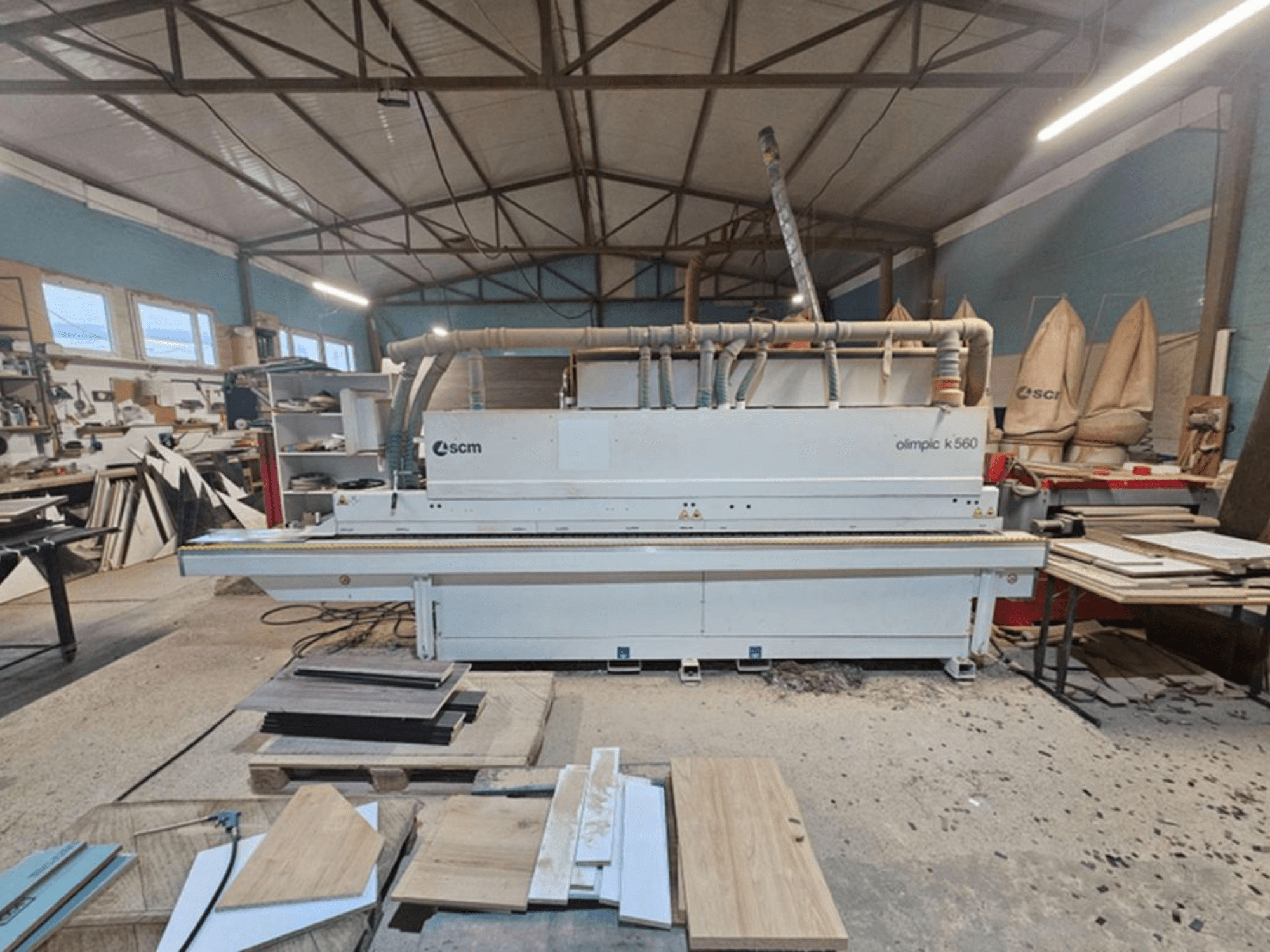

SCM - Olimpic K 560RO-EDG-SCM-2019-00003

Najważniejsze cechy

• Prędkość podawania do 18 m/min przy rozstawie paneli wynoszącym 600 mm, nawet przy zaokrąglaniu narożników

• Sterowanie za pomocą 7-kolorowego ekranu dotykowego z grafiką, zarządzaniem programami, diagnostyką oraz cyfrową regulacją temperatury kleju

• 2-silnikowy zespół zaokrąglania narożników Round X do zaokrąglania i przycinania narożników

Dane techniczne

• Prędkość posuwu: 12–18 m/min

• Grubość obrabianego elementu: 8–60 mm

• Grubość krawędzi (rolka): 0,4–3 mm

• Grubość krawędzi (taśma): 0,4–6 mm

• Maksymalny przekrój krawędzi (rolka): 135 mm²

• Maksymalna średnica rolki: 800 mm

• Występ krawędzi: 2 mm u góry / 2 mm u dołu

• Odstęp między obrabianymi elementami: 600 mm

• Min. długość obrabianego elementu: 140 mm

• Minimalna szerokość obrabianego elementu: 95 mm (60 mm przy specjalnym ustawieniu)

• Minimalna długość (materiał rolkowy): 180 mm

• Minimalna długość (materiał w taśmie): 220 mm

• Rozwarcie listwy dociskowej obrabianego elementu: 560 mm

• Wysokość robocza: 900 mm

System sterowania (Touch 7)

• 7-calowy kolorowy ekran dotykowy (16:9)

• Graficzne wyświetlanie i symulacja pracy wszystkich podzespołów

• Sterowanie wszystkimi podzespołami oraz funkcje automatycznego uruchamiania

• 60 dowolnie edytowalnych programów

• Pełne sterowanie PLC z monitorowaniem enkodera

• Cyfrowa regulacja temperatury zbiornika kleju

• Diagnostyka z pomocą operatora

• Statystyki: liczba sztuk, metry krawędzi, czas pracy łańcucha

• Wybór przejścia: pierwsze lub drugie przejście obróbcze

Jednostki obróbcze

• Frezowanie łączące: dwa diamentowe frezy łączące, po 1,8 kW każdy, 12 000 obr./min

• Jednostka klejąca VC-S4.1: ogrzewanie 3 kW, zbiornik 1,5 kg, system szybkiej wymiany Fastlock, napędzany silnikiem wałek główny + trzy wałki dociskowe

• Zespół przycinający K/SEL: dwa silniki HF o mocy 0,35 kW każdy, 12 000 obr./min, obrót 0–15°

• Zespół frezowania równopowierzchniowego R-K: dwa silniki HF o mocy 0,55 kW każdy, 12 000 obr./min, promień narzędzia R2

• Zaokrąglanie narożników Round X: dwa silniki HF o mocy 0,35 kW każdy, 12 000 obr./min, precyzyjne prowadnice bez luzu

• Zespół zeskrobujący RAS-K: promień narzędzia R2

• Zespół polerujący SP-V: dwa silniki o mocy 0,18 kW każdy, 3 000 obr./min

Wyposażenie dodatkowe

• Automatyczna zmiana Autoset T-ER2:

  • Przełączanie między pierwszym a drugim przejściem

  • Automatyczna zmiana grubości krawędzi (np. z 0,4 mm na 2 mm)

• System natryskowy środka antyadhezyjnego AAR

• Zespół skrobaka do kleju RC-V

• Narzędzia diamentowe H=64 mm do grupy prostowania/frezowania wstępnego
