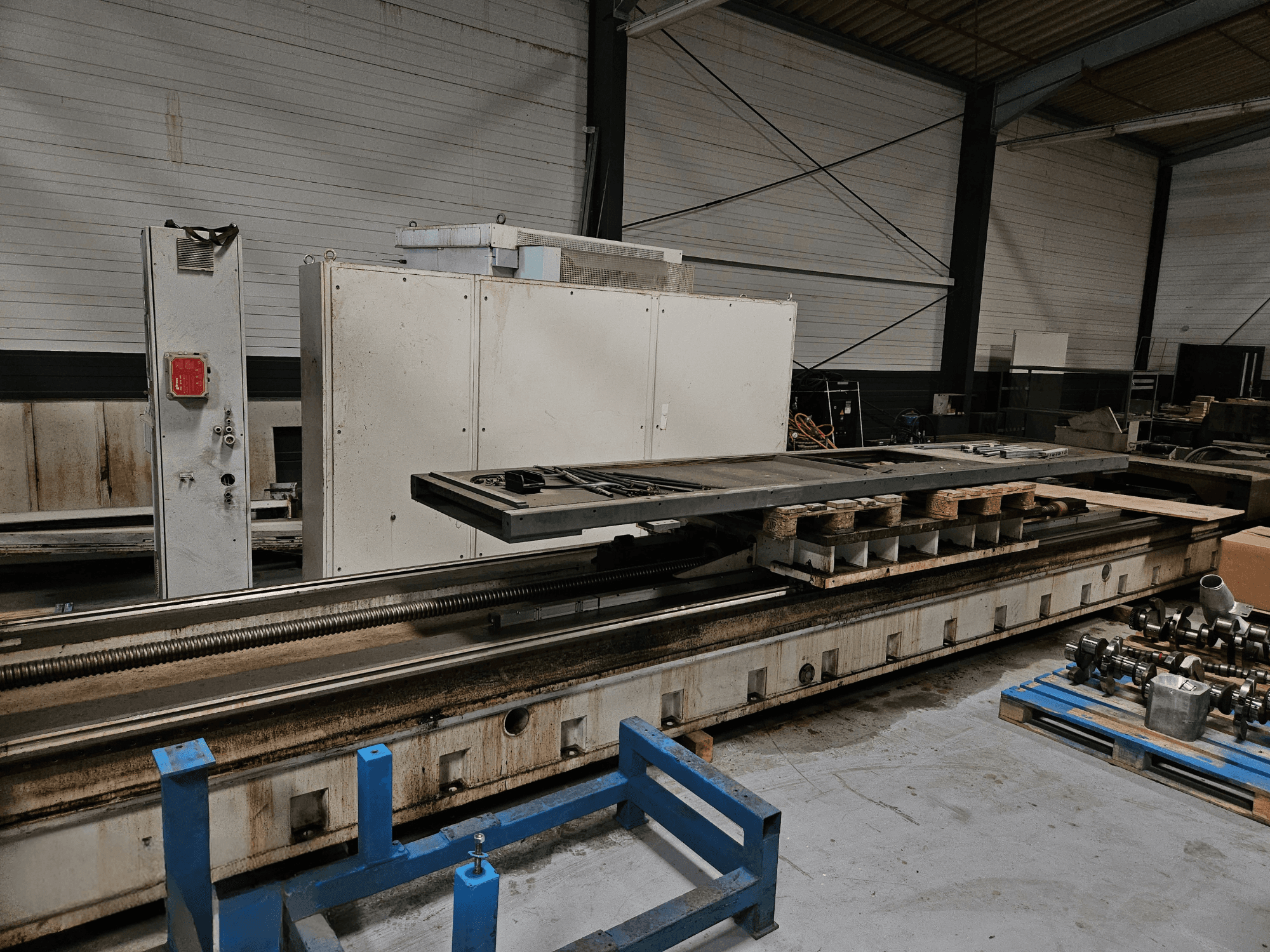

Ta 5-osiowa frezarka SHW UFZ 6L z łożem została wyprodukowana w 2008 roku. Charakteryzuje się ona imponującym skokiem w osi X wynoszącym 6000 mm, skokiem w osi Y wynoszącym 2100 mm i skokiem w osi Z wynoszącym 1600 mm. Maszyna wyposażona jest w automatyczny zmieniacz narzędzi o pojemności 150 narzędzi i solidną płytę mocującą o powierzchni 3600 x 3750 mm. Jeśli szukasz wysokiej jakości możliwości frezowania, rozważ maszynę SHW UFZ 6L, którą mamy na sprzedaż. Skontaktuj się z nami, aby uzyskać więcej informacji.
Informacje o maszynie
- marka: SHW
- rok: 2008
- MODEL: UFZ 6L
- zastosowanie: Frezowanie
- Lokalizacja: Niemcy
- rodzaj maszyny: Frezarka łoże
- Marka sterowania:
Dane techniczne - SHW UFZ 6L
Wymiary
- Wysokość maszyny: 6450 mm
- Długość maszyny: 12500 mm
- Waga maszyny: 34000 kg
- Szerokość maszyny: 11000 mm
Ruch osi
- Liczba osi: 5
- Przesuw osi X: 6000 mm
- Przesuw osi Y: 2100 mm
- Przesuw osi Z: 1600 mm
Dane techniczne
- Maks. waga narzędzia: 25 kg
- Prędkość obrotowa wrzeciona: 4000 RPM
- Stożek wrzeciona: SK 40
Informacje dodatkowe
Skok osi W: 1500 mm
Cyfrowe napędy posuwu
Oś X: 2-20000 mm/min
Oś Y: 2-24000 mm/min
Oś Z: 2-24000 mm/min
Szybki przesuw
Oś X: 20000 mm/min
Oś Y: 24000 mm/min
Oś Z: 24000 mm/min
Wrzeciono
Głowica: Automatyczna uniwersalna głowica frezarska
Silnik wrzeciona głównego: Siemens 1PH7 167
Przekładnia: ZF 2K300 / SEW FF37 / FA47 B / KA Z37
Powtarzalność: ±0,002 mm
Zmieniacz narzędzi
Typ: Automatyczny
Pojemność: 150 narzędzi
Maksymalna długość narzędzia: 400 mm
Maksymalna waga narzędzia: 25 kg
Stożek narzędzia: SK50 DIN 69871
Stacja: Stacja odbioru
Stół/płyty
Powierzchnia płyty mocującej: 3600 x 3750 mm
Elektronika i sterowanie
Panel sterowania: Zintegrowany CNC w platformie roboczej
Serwomotory: Siemens seria 1FT6
Napędy/regulatory: Indramat ECOdrive 3
Systemy pomiarowe: Heidenhain LS 186C / LB 382C / ROD 480 / ROQ 425
Elektroniczny przełącznik ciśnienia: ifm PN 5, PN 7
Zasilanie
Napięcie: 400 V, 3-fazowe, 50 Hz
Moc przyłączeniowa: ok. 80 kVA
Bezpiecznik główny: 160 A (powolny)
Przekrój przewodu: 70 mm²
Pneumatyka i hydraulika
Ciśnienie: 4-6 bar
Połączenie: G1/4
Zużycie powietrza: ok. 320-400 l
Zacisk zaworu: Festo CP10+
Układ hydrauliczny: Bosch z akumulatorem 1 x 50 l
Dodatkowe wyposażenie
Stół obrotowy CNC: Demmeler DRTN
Powierzchnia stołu: 2000 x 1800 mm
Maksymalna prędkość obrotowa: 4 min^-1
Monitorowanie kolizji: Brankamp Typ CMS (1-kanałowy)
Hamulec bezpieczeństwa: Mayr Typ 891...
Jednostka chłodząca: Schimpke DK 38 V / BKW SK 250D
Filtr chłodziwa: Knoll KF110/1100
Filtr oleju: ARGO D 062-156
Przenośnik wiórów: Richter SP 250/63 (x2)
System pomiarowy: m&h 20.10 Set Multi SK50 / m&h 35.10 TS plug
Smarowanie: Automatyczne
Obudowa maszyny: 3-stronna
*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
