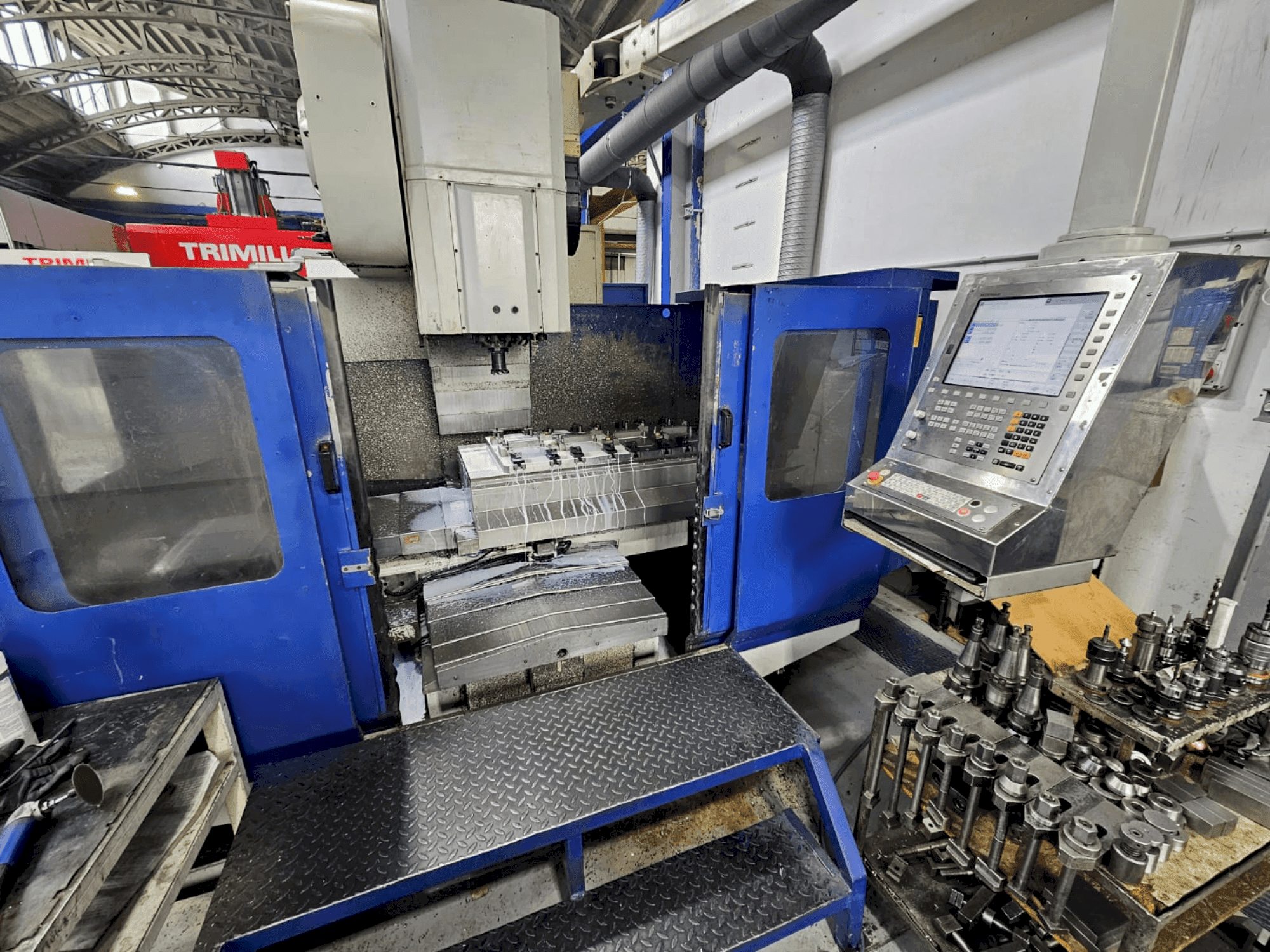

Sigma - EK 110/50HR-MIL-SIG-1985-00001

Dodatkowe wyposażenie

• Magazyn narzędzi: Typ: Losowy z podwójnymi zaciskami o stałej pozycji ISO 50 DIN 69871-A
• Pojemność narzędzia: 40 narzędzi
• Maks. średnica narzędzia (z przylegającymi narzędziami): 120 mm / Maks. długość narzędzia: 200 mm / Maks. waga narzędzia: 20 kg
• Czas wymiany narzędzia: Czas między narzędziami: 5 s / Czas między wiórami: 11 s
• Podłączone obciążenie: 36 kW / Wydajność pompy chłodziwa: 250 l/min / Pojemność zbiornika chłodziwa: 320 l
• Pojemność zbiornika hydraulicznego: 80 l / Zużycie sprężonego powietrza: 0,1 m³/h / Przyłącze sprężonego powietrza: 0,50-0,60 Mpa
• Wrzeciono i napęd: Nose Spindle/Table Distance (min/max): 770 mm / Odległość oś wrzeciona/prowadnice (z osłoną teleskopową): 715 mm

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Wysoka precyzja i dokładność dzięki zaawansowanemu optycznemu systemowi pomiarowemu i kontrolerom siemens.

Korzyści techniczne dla maszyn

• Wydajność skrawania: materiał: stal 60-70 kg/mm² / maksymalna średnica wiercenia: 50 mm / maksymalna średnica gwintu: m40 / maksymalna szybkość usuwania wiórów (wydajność frezowania): 1000 cm³/min
• System pomiarowy: optyczny system pomiarowy (heidenhain)
• Rowki teowe: 5 x 18 x 125 mm, h12, średni h7
• Posuw roboczy (oś x/y/z): 0-10000 mm/min
• Szybki posuw (oś x/y/z): 15000 mm/min
• Dokładność pozycjonowania: 0,013 mm (x/y/z) / dokładność powtarzania: 0,005 mm (x/y/z) / błąd wsteczny: 0. 002 mm (x/y/z)
• Maszyna została w pełni odnowiona w 2015 roku. Zawiera system itn 320, liniały liniowe na wszystkich osiach i sterowniki siemens.
