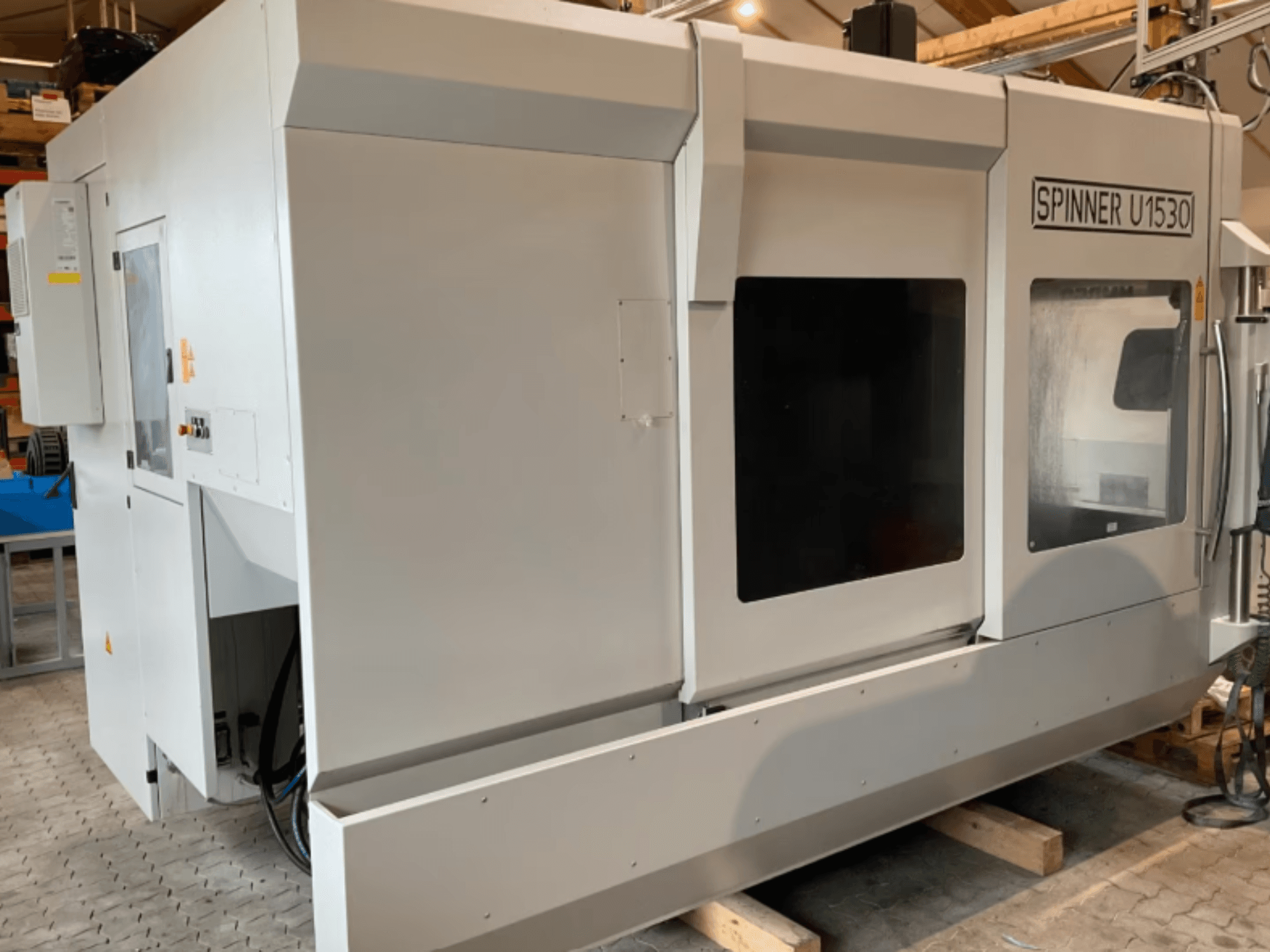

SPINNER - U5-1530DE-MIL-SPI-2021-00001

- Liczba osi: 5-osiowa obróbka symultaniczna

- Konfiguracja stołu: stała, sztywna sekcja stołu (Starrtisch U-1530) w połączeniu z 2-osiowym stołem obrotowo-uchylnym (SPRT650 / wersja T)

- Prędkość wrzeciona: do 12 000 obr./min (opcja zaawansowanego wrzeciona)

- Stożek wrzeciona: SK40

- Pojemność magazynu narzędzi: 54 pozycje

- Moc zwarciowa sieci (SK-Netz): >= 1,6 MVA (100xPnE/R-Modul w kW)

- Obciążenie przyłączone: 26 kVA

- Napięcie znamionowe: 3~ 400 V + N + PE

- Prąd znamionowy urządzenia zabezpieczającego (In): 50 A

- Prąd znamionowy roboczy (Ib): 42 A

- Częstotliwość sieci: 50 / 60 Hz

- Typ sieci, typ przyłącza: TN-Netz (5-przewodowa) z uziemionym i obciążalnym punktem gwiazdowym

- Wyłącznik różnicowoprądowy (RCCB): bez wyłącznika FI (zalecane)

- System sterowania: SIEMENS 840D-SPIOS V1 (platforma SINUMERIK 840D sl sl SPIOS V2)

- System pomiarowy: skale liniowe X/Y/Z (U-1530 Advanced) w połączeniu z sondą dotykową BLUM 3D do pomiaru obrabianego elementu oraz systemem pomiarowym osi B/C

- Chłodziwo przez wrzeciono (IKZ): Tak, z wysokociśnieniowym przygotowaniem jednostki CTS i zbiornikiem wysokociśnieniowym (BAZ 70 bar)

- Hamowanie osi obrotowych: hamulce hydrauliczne na osiach B + C z 2-drożnym złączem obrotowym (70/7 bar)

- Zakres temperatur otoczenia: 15°C < T < 35°C

- Wilgotność względna: <= 70% przy 20°C

- Całkowita masa maszyny: ~10 500 kg (maszyna podstawowa) + ~377 kg (przenośnik wiórów) + 170 litrów objętości chłodziwa

- Język podstawowy: niemiecki

- Drugi język: angielski

- Wielofunkcyjny ręczny terminal sterujący: w zestawie

- Shopmill: w zestawie

- 4-osiowa oś obrotowa: w zestawie

- Symulacja 3D: w zestawie

- Rozpoznawanie pozostałego materiału: w zestawie

- Jednoczesne rejestrowanie obróbki: w zestawie

- Funkcje automatycznego wyłączania: w zestawie

- Pomiar kinematyki: w zestawie

- Zaawansowana powierzchnia: w zestawie

- Interpolacja splajnowa: w zestawie

- Dodatkowa pamięć 2 GB: w zestawie

- Funkcje systemu sondy dotykowej: w zestawie

- Układ chłodzenia + przenośnik U-chip U1530: w zestawie

- Nadmuch powietrza na głowicę wrzeciona: w zestawie

- Sprężone powietrze przez wrzeciono frezujące: w zestawie

- Pistolet do płukania: w zestawie

- Drzwi robota, prawe: w zestawie

- Interfejs UNIROB-V2021-Interface Basis: w zestawie

- Dokumentacja cyfrowa: niemiecki

- Oczka do rozładunku za pomocą dźwigu: w zestawie

- Standardowe malowanie: w zestawie

- Wykonanie elektryczne: EUROPA-ST

- Ciśnienie hydrauliczne systemu: 68 bar

- Ciśnienie hydrauliczne zacisku (4. i 5. oś): 35 bar

- Ciśnienie robocze układu pneumatycznego: 6 bar

- Zużycie sprężonego powietrza: 180 litrów/min

- Maksymalny poziom hałasu: 73 dB(A) podczas normalnej pracy
