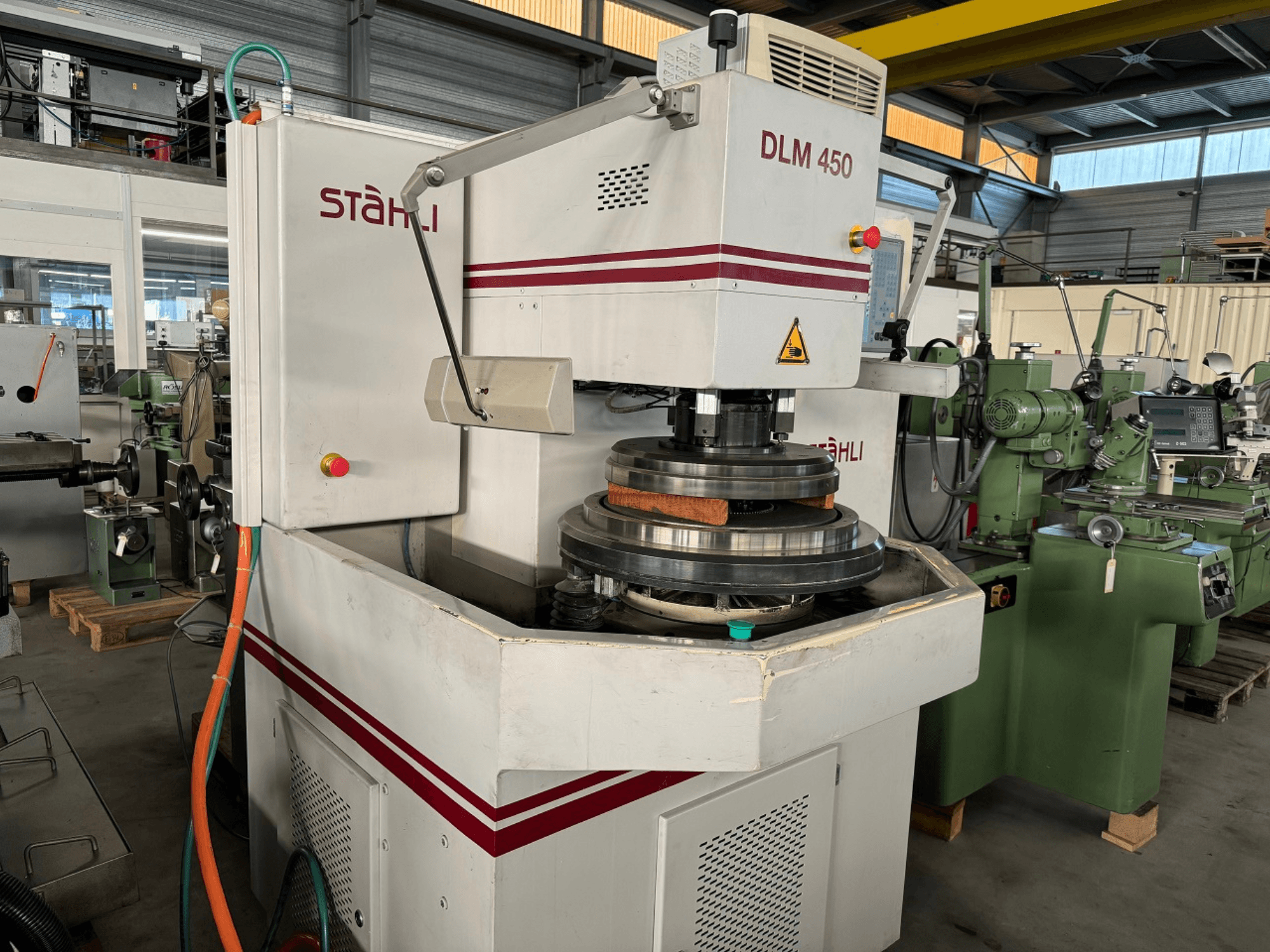

STAEHLI - DLM 450CH-GRI-STA-2006-00001

- Napięcie / częstotliwość: 400 V / 50 Hz

- Maks. prąd: 50 A

- Pobór mocy: 26 kW

- Nr schematu połączeń: S-2816

- Masa maszyny: 2100 kg (dane na tabliczce znamionowej) / masa netto 1900 kg

- Wymiary: 1200 × 1650 × 2050 mm

- Średnica tarczy docierającej: Ø 450 mm

- Prędkość tarczy docierającej: 0–110 obr./min

- Maks. moc napędu tarczy docierającej: 2 kW

- Maksymalne obciążenie górnej tarczy docierającej: 20 daN

- Prędkość napędu wewnętrznego: 0–115 obr./min

- Maksymalna moc napędu wewnętrznego: 0,5 kW

- Silniki napędowe tarcz docierających (silnik prądu stałego): napięcie twornika 260 V, napięcie pola 340 V, prędkość 3110 obr./min, moc 2 kW, wentylacja wymuszona 220 V (50/60 Hz)

- Silnik napędu wewnętrznego: silnik prądu stałego z płynną regulacją, napięcie twornika 260 V, napięcie pola 340 V, prędkość 3110 obr./min, moc 0,5 kW, wentylacja wymuszona 220 V (50/60 Hz)

- Silnik ruchu pionowego: silnik krokowy, 50 kroków/s, moment obrotowy 1100 Nm

- Regulacja koła zębatego pierścieniowego: silnik hamulcowy prądu przemiennego (2 pozycje), 380 V / 50 Hz, prędkość obrotowa 700–1400 obr./min, moc 0,25/0,37 kW, hamulec prądu stałego 24 V (16 Nm)

- Przetwornica mocy: napięcie wejściowe 380 V / 50 Hz, napięcie twornika 270 V, napięcie pola 340 V

- Przełożenia przekładni ślimakowej: napęd wewnętrzny i = 1 : 30, układ dolny i = 1 : 15,5, układ górny i = 1 : 15,5

- Ciśnienie robocze sprężonego powietrza: 6–7 bar

- Pompa płynu do docierania: 380 V / 50 Hz, prędkość obrotowa 2600 obr./min, natężenie przepływu 57 l/min, klasa ochrony IP 44

- Urządzenie sterujące i pomiarowe: Zakres pomiarowy od ±3 do ±11 000 mm (ręczna referencja Millitron)

- Czujnik indukcyjny: zakres pomiarowy ±2 mm

- Urządzenie do regulacji wartości zadanej: 4-cyfrowy wyświetlacz

- Panel sterowania / system: Panel PC Siemens SIMATIC

- Procesor systemu sterowania: procesor Intel Celeron M 1,50 GHz

- Pamięć systemowa: 1 562 624 KB (pamięć zewnętrzna), 640 KB (pamięć systemowa), 384 KB (pamięć Shadow RAM), 1 024 KB (pamięć podręczna RAM)

- Pamięć dyskowa: 40 021 MB (dysk twardy 2)

- BIOS / data systemu: PhoenixBIOS, data BIOS-u: 28.03.2006

- System operacyjny: Microsoft Windows XP Professional / Konsola odzyskiwania systemu Microsoft Windows
