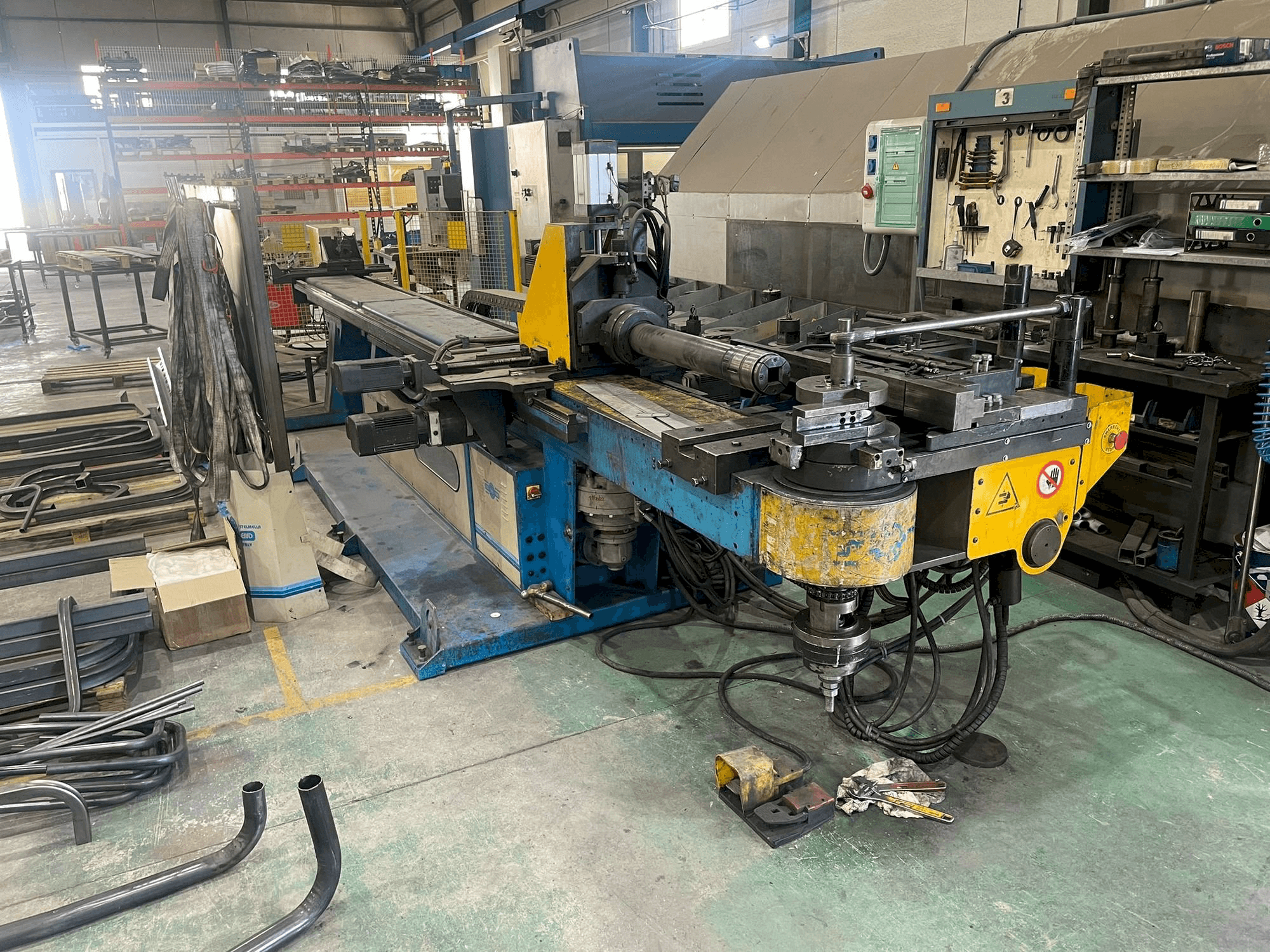

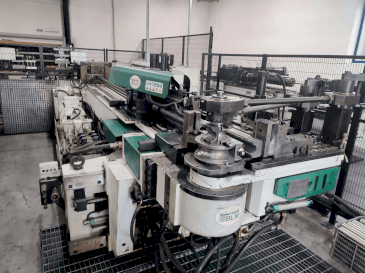

STAR-BEND - STAR 800 CN6/GEN/LES-BEN-STA-2006-00001

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Prędkość precyzyjna: maks. Prędkość gięcia (oś y)(*2) 90°/1".
• Maks. Prędkość przesuwu (oś x) 1000 mm/1".
• Maks. Prędkość obrotowa (oś z) 360°/1".
• Powtarzalność współczynnika przesunięcia (oś x) +/- 0,1 mm.
• Powtarzalność kąta gięcia (oś y) +/- 0,1°.
• Powtarzalność kąta obrotu (oś z) +/- 0,1°.
• Maksymalna wydajność (z zagięciami pod kątem 90°) 500 cykli/godzinę

Korzyści techniczne dla maszyn

• Minimalny wewnętrzny promień gięcia (_1) ze standardowym wałem (Ø 60 mm) <= 40 mm
• Maksymalny promień gięcia ze standardowym ramieniem (na osi rury) 320 mm
• Maksymalny promień gięcia ze specjalnym ramieniem (na osi rury) 600 mm
• Długość użytkowa na wrzecionie (_3) 6000 mm
• Szyjka wrzeciona (nad środkiem matrycy) 1200 mm
• Wysokość głowicy (od środka gardzieli matrycy) 520 mm
• Wysokość robocza od środka matrycy do podłogi (_2) 1210 mm
• Maksymalny kąt gięcia 220°.
• Wewnętrzna podziałka pozycjonowania 80 mm
• Regulowany skok wózka zaciskowego 120 mm, regulowany skok wrzeciona (_2) 0-100 mm, regulowany skok suwaka kontrastowego 120 mm
