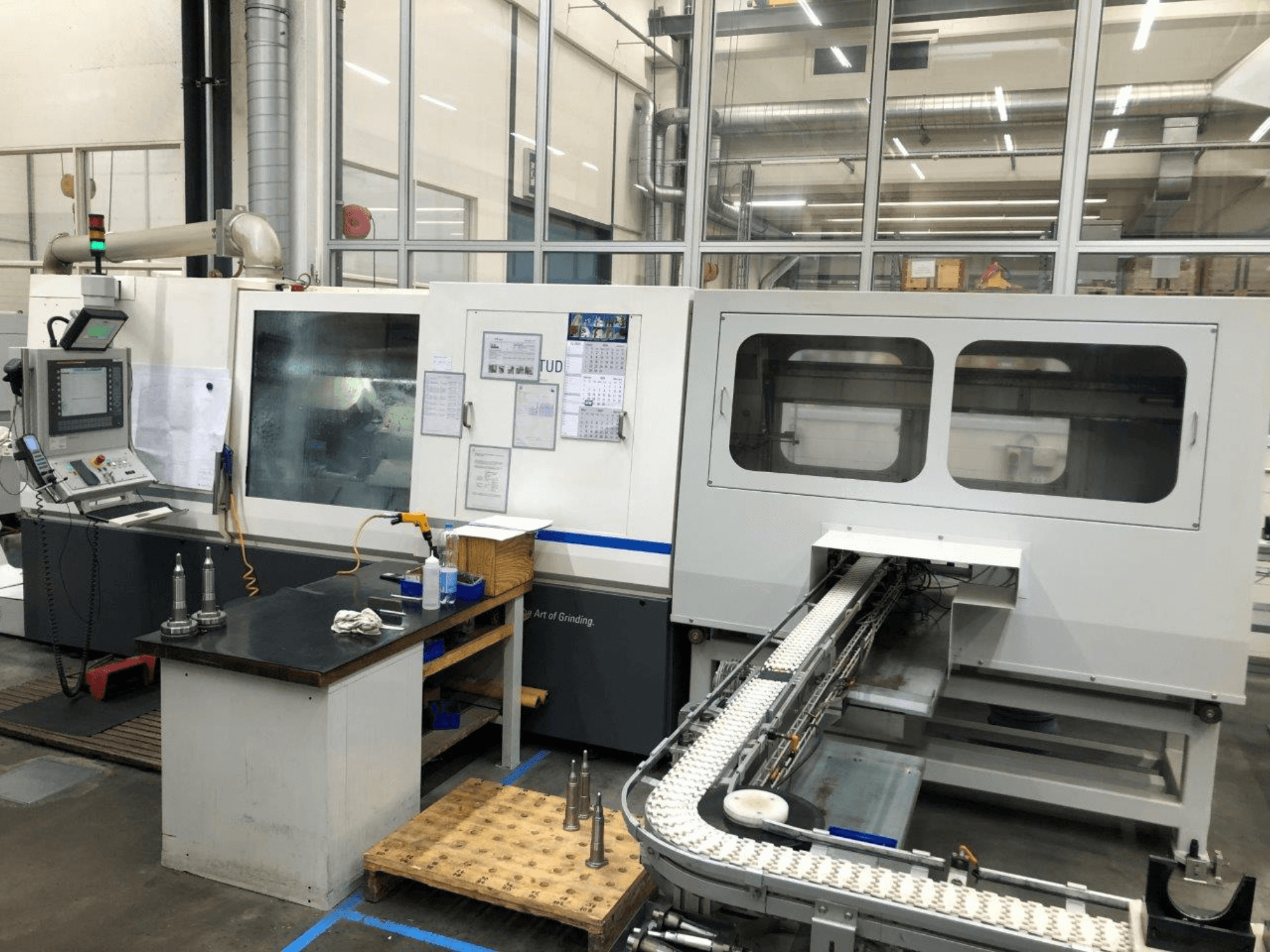

STUDER - S242CH-GRI-STU-2008-00001

• Rozstaw osi: Mała (2 prowadnice poprzeczne) 400 mm; Długa (2 prowadnice poprzeczne) 800 mm; Długa (3 prowadnice poprzeczne) 800 mm

• Średnica obrotu: 180 mm

• Maks. waga obrabianego przedmiotu: 20 kg

• Oś X (prowadnica poprzeczna)

  • Prędkość: 0,001-1,500 mm/min

  • Rozdzielczość: 0,00001 mm

• Oś Z (suwak wzdłużny)

  • Maks. skok: 850/1 600 mm

  • Prędkość: 0,001-25,000 mm/min

  • Rozdzielczość: 0,00001 mm

• Głowica obrotowa

  • 8-stanowiskowa: Capto 6 stała

  • 12-stanowiskowa: VDI 40 stała

  • 8-stanowiskowa: VDI 30 z napędem stałym

  • Maks. prędkość napędu: 4000 obr.

  • Moc napędu: 2,5 kW

  • Opcja: Aktywny wzdłużny pręt pomiarowy na głowicy (Capto lub VDI)

• Głowica wrzeciona szlifierskiego

  • Kąt montażu: -25° / +25°

  • Prędkość szlifowania: 50 m/s

  • Rozmiar ściernicy: Ø 400 x 50 (63) x 127 mm

• Przystawka do szlifowania wewnętrznego

  • Pozycje wrzeciona na płycie obrotowej: 3

  • Pozycja wrzeciona: 0° / +45°

  • Automatyczne pozycjonowanie w 3 pozycjach

  • Zakres wewnętrznego wrzeciona szlifierskiego: 1 200-120 000 obr.

  • Dostępne prędkości wrzeciona: 24 000-120 000 obr.

• Głowica wrzeciona przedmiotu obrabianego (stała)

  • Zakres prędkości: 1-7 500 min-¹

  • Moc napędu: 10,5 kW

  • Uchwyt narzędziowy: MK4 / DIN 55026 A4

  • Obciążenie podczas szlifowania powierzchni: 500 Nm

  • Dokładność okrągłości: 0,0004 mm

• Trzpień wrzeciona przedmiotu obrabianego (obrotowy)

  • Zakres obrotu: 0-10°

  • Rozdzielczość: 0.0001°

  • Zakres prędkości: 1-4,000 min-¹

  • Moc napędu: 10,5 kW

  • Uchwyt narzędzia: MKS / DIN 55026 A6

  • Obciążenie podczas szlifowania powierzchni: 500 Nm

  • Dokładność okrągłości: 0,0004 mm

• Oś W / konik

  • Maksymalny skok: 450 / 1650 mm

  • Prędkość: 0,001-1,500 mm/min

  • Precyzyjna regulacja korekcji cylindryczności: ±0,01 mm

  • Opcja: Odrzut pinoli ±0,40 mm

  • Średnica pinoli: 60 mm

  • Stożek montażowy: MK4

  • Skok pinoli: 45 mm

  • Opcjonalny konik synchroniczny: 1-7 500 obr/min; moc napędu 10,5 kW; stożek montażowy MK4 / DIN 55026 A4

• Obciąganie

  • Obciągacz stojący, uchwyt z mocowaniem MK1

  • Diament jednopunktowy / płytka skrócona

  • Wrzeciono do obciągania z napędem osiowym na uchwycie obrotowym: Ø 58 / 89 / 100 mm max

  • Wrzeciono do obciągania z napędem osiowym z tyłu: Ø 100 mm maks

• Wartości połączeń

  • Całkowite podłączone obciążenie: 45 kVA

  • Minimalne ciśnienie powietrza: 5,5 bara

  • Masa całkowita: 7 600 / 12 000 kg

• Stan i serwis

  • Nadal zasilany i w pełni funkcjonalny

  • Brak obróbki zgrubnej

  • Coroczna konserwacja przez firmę Studer

Dodatkowe wyposażenie

• Automatyka wału (wchodzi w zakres dostawy)

• Ściernice (w zestawie)
